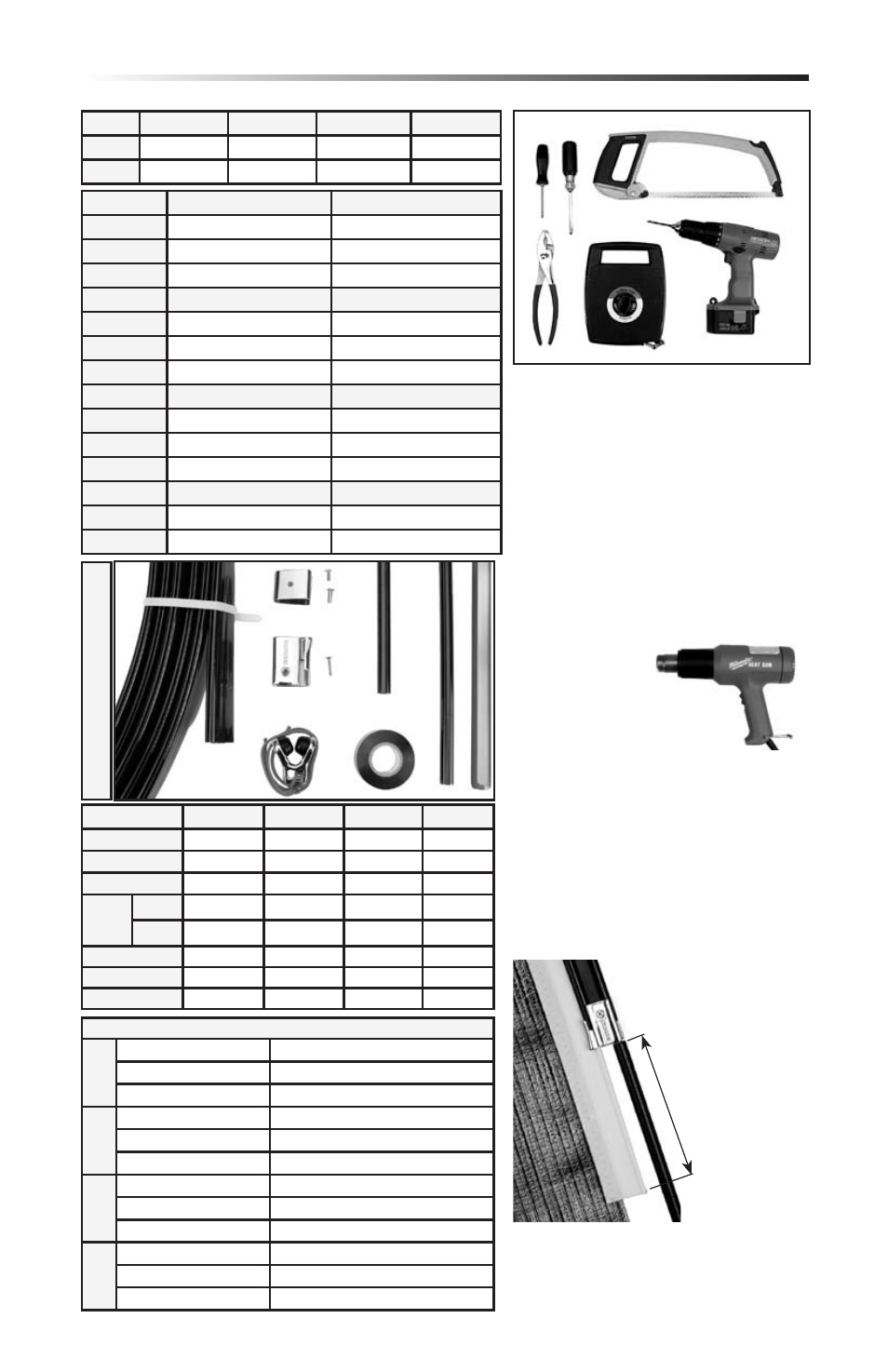

2 Unità 0, 1, 2, 3 Strallo Cavo Carbo Racing 05/04/09
Utensili necessari
Cacciavite a stella
Cacciavite a testa piatta
Seghetto
Pinza
Bindella
Trapano con punta da 5 mm
o 6 mm solo per la unità 3
Si raccomanda inoltre
Un phon/diffusore
di calore nel
caso si lavorasse
a temperature
più basse
Specifiche dell’imbarcazione
Unità
Gratile
#0 #5–5/32" (4mm)
#1 #6–3/16" (5mm)
#2 #6–3/16" (5mm)
#3 #6–3/16 (5 mm)
& #7–7/32" (6mm)
Pre-montaggio
Attrezzi
Altezza consigliata dalla coperta:
Feeder: 110cm (42").
Prefeeder: 76cm (30").
15-25cm
(6-10")
Descrizione Unità 0 Unità 1 Unità 2 Unità 3
Estruso H-37931B H-36315B H-37820B H-41360
Rifinitura H-37932B H-34427B H-37833B H-41337
Feeder H-37934C H-34394C H-37838C H-41315
Dis
tan
-
zi
al
e Alto H-37935A H-34433A H-37879A H-41339
Basso H-37936A H-34432A H-37880A H-41338
Prefeeder 7006 7006 7006 7006
Nastro isolante in PVC HCP1748 HCP1748 HCP1748 HCP1748
Protezione 7000.30 7001.30 7002.30 —
Unità 0 Lunghezza Strallo Cavo Lunghezza Massima Strallo
7000.9 m 29'6" (9m) 32' 9" (10m)
7000.12 m 39' 4" (12m) 42' 8" (13 m)
7000.15 m 49' 2" (15m) 52' 6"(16m)
Unità 1 Lunghezza Strallo Cavo Lunghezza Massima Strallo
7001.12 m 39'4" (12m) 42' 8" (13m)
7001.16 m 52' 6" (16m) 55' 9" (17 m)
7001.20 m 65' 7" (20m) 68' 11"(21m)
Unità 2 Lunghezza Strallo Cavo Lunghezza Massima Strallo
7002.16 m 52'6" (16m) 56'6" (17.2m)
7002.20 m 65'7" (20m) 69'7" (21.1m)
7002.24 m 78'9" (24m) 82'9" (25.2m)
Unità 3 Lunghezza Strallo Cavo Lunghezza Massima Strallo
7003.24 m 78' 8-1/2" (24 m) 82' 8" (25.2 m)
7003.28 m 91' 10" (28 m) 95' 9" (29.2 m)
Ø Max Unità 0 Unità 1 Unità 2 Unità 3
Cavo 1/4" (6mm) 5/16" (8mm) 3/8" (10mm) 7/16" (11mm)
Tondino -10 (6.35mm) -17 (8.38mm) -25 (10.31mm) -30 (11.1mm)
Controllo dimensioni
Elementi di fissaggio
Un
ità
0
HFS1048 6-32x.375 Vite a testa a stella
HFS1049 6-32x.375 Dado
HFS699 6-32x.625 Vite a testa piatta
Un
ità
1
HFS1048 6-32x.375 Vite a testa a stella
HFS1049 6-32x.375 Dado
HFS1047 6-32x.75 Vite a testa piatta
Un
ità
2
HFS1094 6-32x.5 Vite a testa a stella
HFS1049 6-32x.375 Dado
HFS1093 6-32x.875 Vite a testa piatta
Un
ità
3
HFS347 8-32x.5 Vite a testa a stellaw
HFS1139 8-32x.5 Dado
HFS1138 8x32x1 Vite a testa piatta
Com
po
ne
nt
i
A vela issata,
il gratile deve
essere tra i 15
e i 25 cm più
in basso del
feeder (6-10").
