QA-ES Automation Bundle
Manuale d'uso
16
Come sottoporre a test il circuito Return Electrode Current Monitoring (RECM)
Per eseguire un test del circuito RECM, collegare la scatola di test RECM al collegamento di ritorno sull'UUT, come mostrato
in Figura 11. Regolare la resistenza sulla scatola di test al valore specificato nelle specifiche dell'UUT
Derivazione 6
RECM Test Box
Valleylab
Derivazione 3
Derivazione 8
Derivazione 6
Derivazione 8
RECM Test Box
Altri marchi
Neutro
OR
Derivazione 4
gpb10.eps

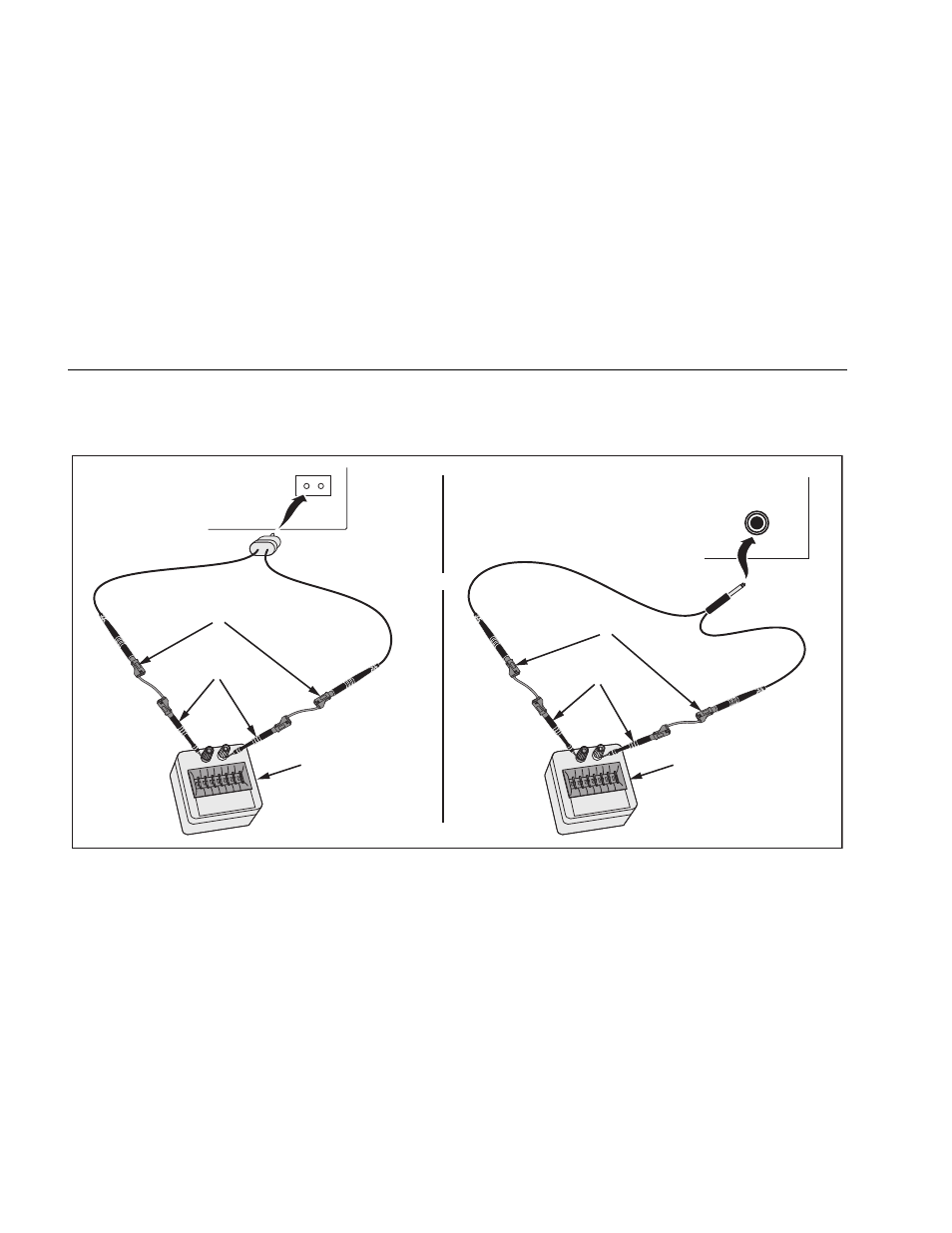

Figura 11. Collegamenti per il test RECM
