ESU Automation Kit
Come collegare i componenti del bundle
13
FLUKE BIOMEDICAL
6920 SEAWAY BLVD.
EVERETT, WA 98203
USA
www.flukebiomedical.com
MADE IN USA PN 3781293
QA-ES SWITCHBOX
CUT
COAG
OFF
CUT
COAG
1 Kv
ACTIVE TO VARIABLE
LOAD
(RED)
Attivo
Taglio (Giallo)
ESU
QA-ES
II
Coagulo (Nero)
2
0
0
Neutro/Disp.
Derivazione 3 o 4
Derivazione 1
Derivazione 5
gpb05.eps

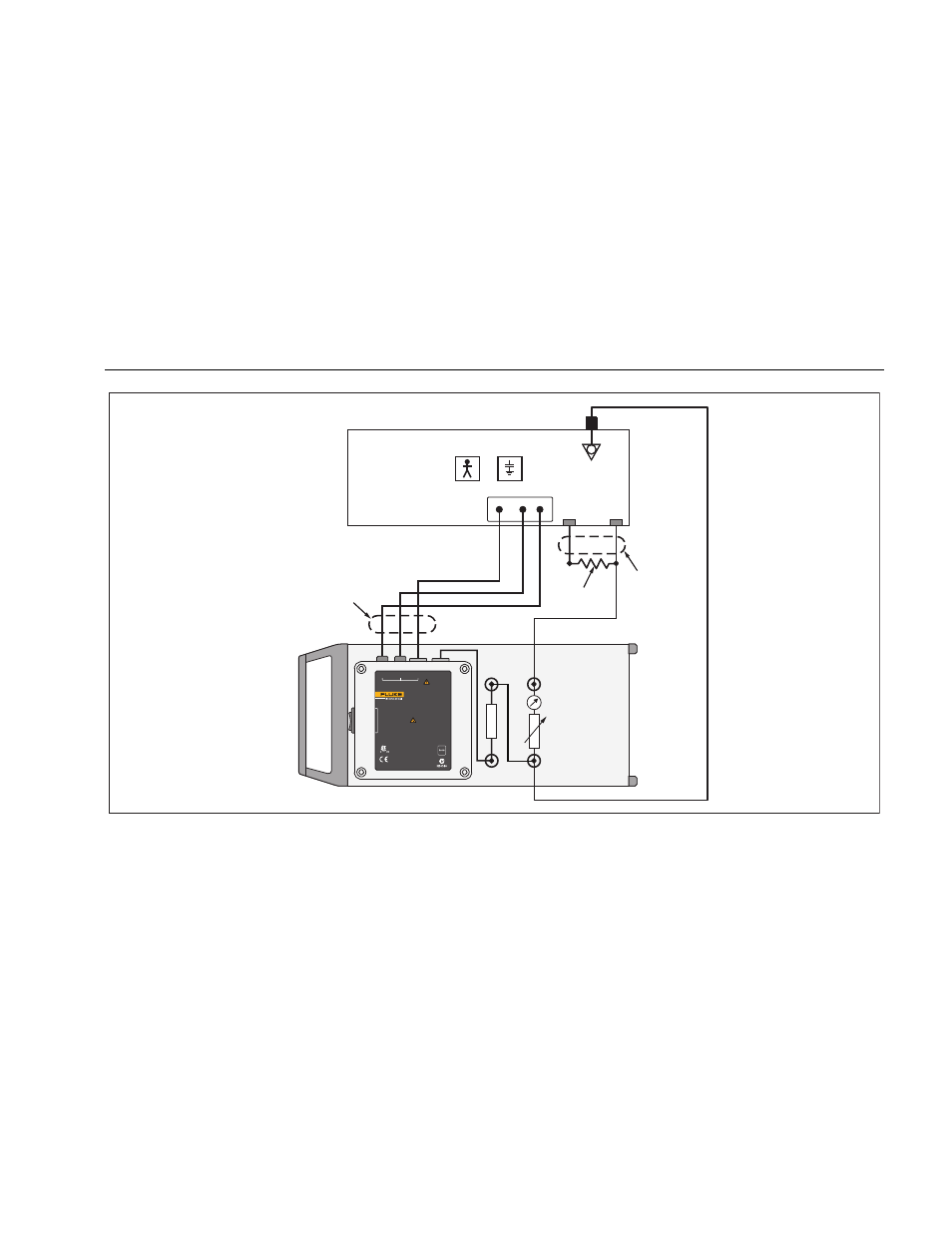

Figura 8. Corrente di dispersione ad alta frequenza (Fig. 102) per collegamento ad ESU collegati a massa ad alta
frequenza (Tipo BF) – Monopolare
