Test della corrente di dispersione ad alta frequenza
Questi test misurano la corrente di dispersione dall'ESU sottoposto al test. Le Figure da 5 a 10 mostrano i collegamenti
effettuati per eseguire le varie misurazioni della corrente di dispersione ad alta frequenza dell'unità sotto test.
FLUKE BIOMEDICAL
6920 SEAWAY BLVD.
EVERETT, WA 98203
USA
www.flukebiomedical.com
MADE IN USA PN 3781293
QA-ES SWITCHBOX
CUT
COAG
OFF
CUT
COAG
1 Kv
ACTIVE TO
VARIABLE LOAD
(RED)
ESU
QA-ES II
Attivo
Coagulo (Nero)
Taglio (Giallo)
F
2
0
0
Neutro/Disp.
Derivazione 3 o 4
Derivazione 1
Derivazione 5
gpb02.eps

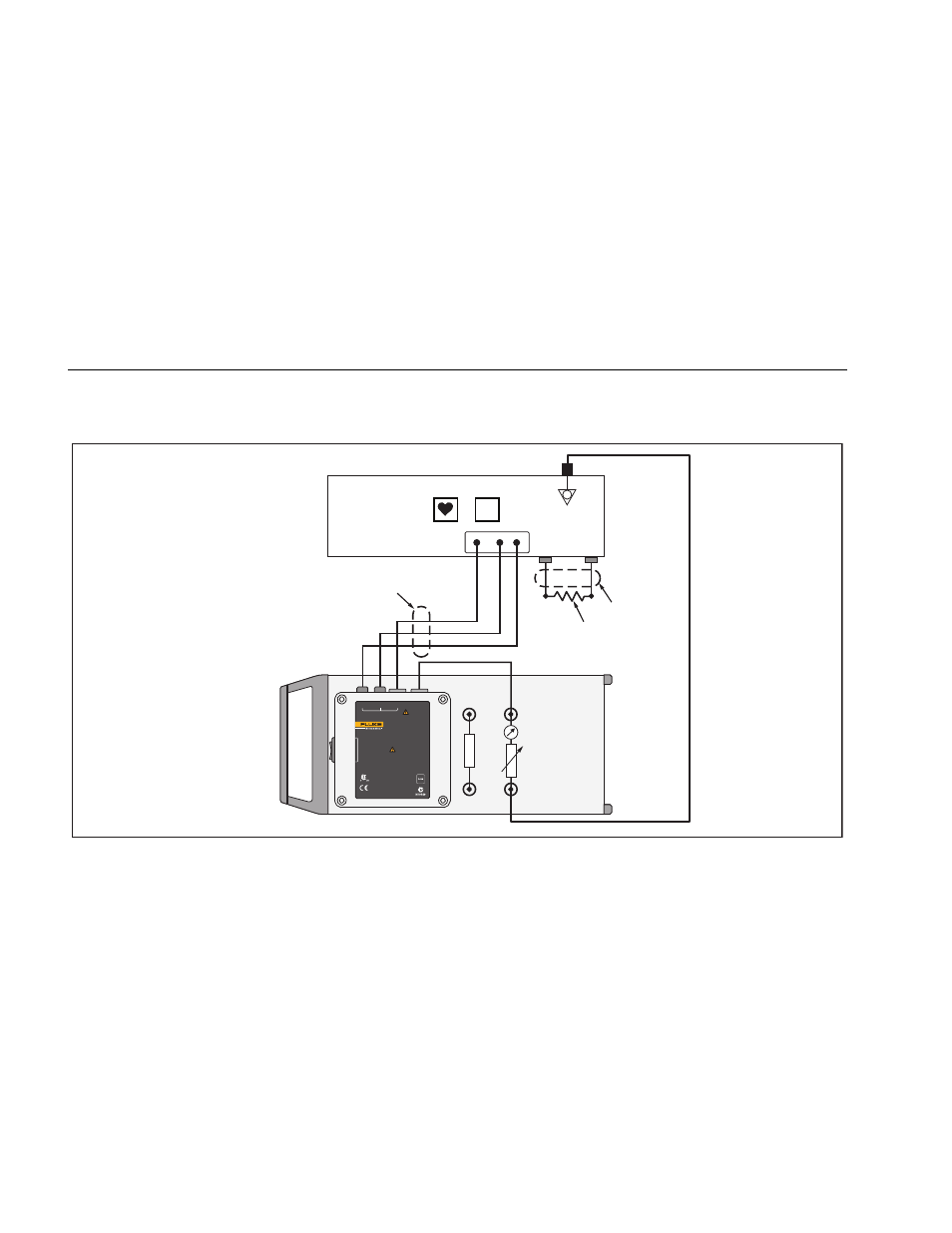

Figura 5. Corrente di dispersione ad alta frequenza su elettrodo attivo per collegamento ad ESU isolati per alta
frequenza (Tipo CF) – Monopolare
