Fluke Biomedical QA-ES Automation Bundle - Manuale (Pagina 22)

QA-ES Automation Bundle
Manuale d'uso
14
FLUKE BIOMEDICAL
6920 SEAWAY BLVD.
EVERETT, WA 98203
USA
www.flukebiomedical.com
MADE IN USA PN 3781293
QA-ES SWITCHBOX
CUT
COAG
OFF
CUT
COAG
1 Kv
ACTIVE TO VARIABLE
LOAD
(RED)
ESU
QA-ES II
2
0
0
Neutro/Disp.
Bipolare
Derivazione
nera
Derivazione 3 o 4
Derivazione 5
Derivazione 1
gpb08.eps

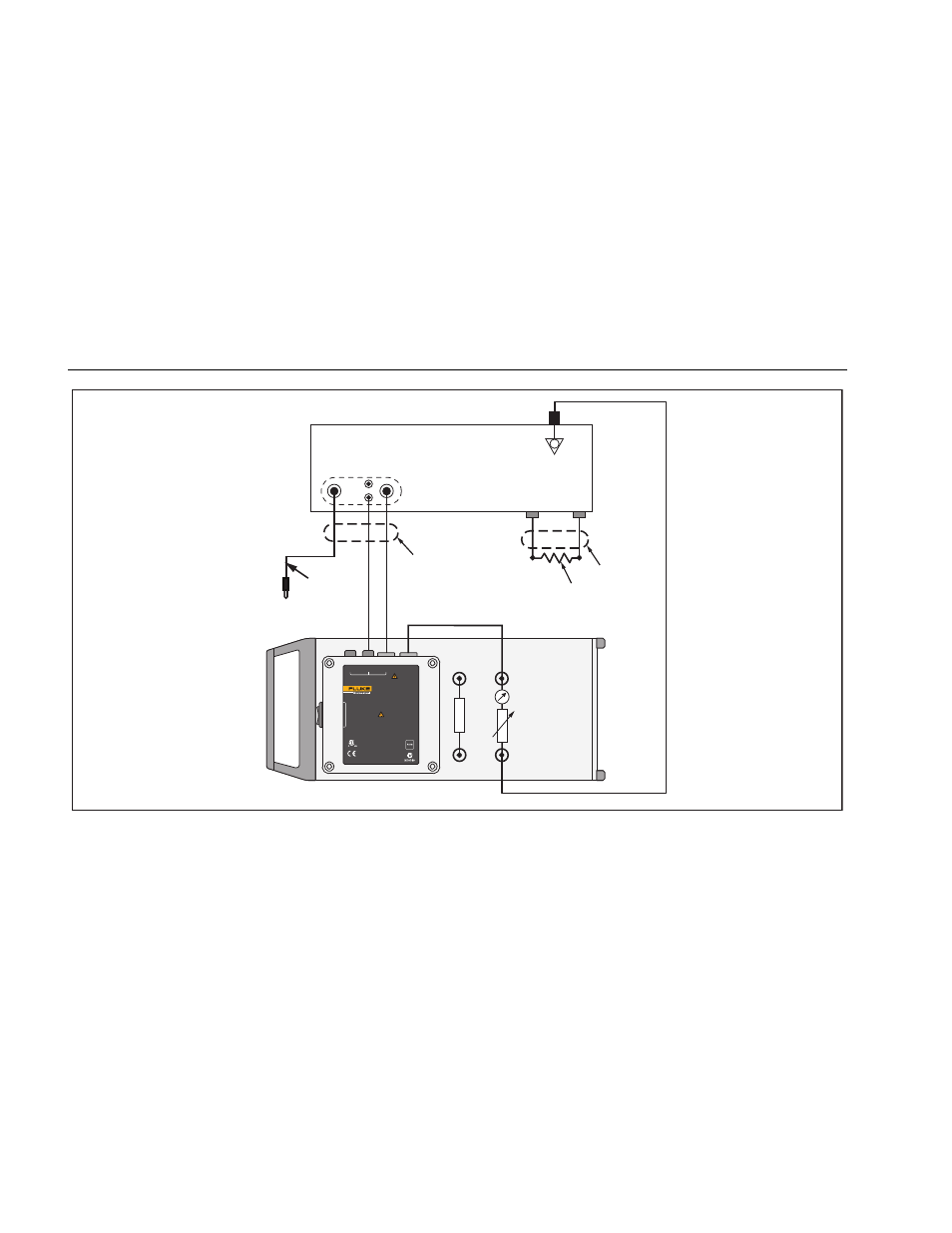

Figura 9. Corrente di dispersione ad alta frequenza per modalità bipolari (ESU tipo BF e CF) – Primo cablaggio
