Fluke Biomedical QA-ES Automation Bundle - Manuale (Pagina 17)

ESU Automation Kit
Come collegare i componenti del bundle
9
FLUKE BIOMEDICAL
6920 SEAWAY BLVD.
EVERETT, WA 98203
USA
www.flukebiomedical.com
MADE IN USA PN 3781293
QA-ES SWITCHBOX
CUT
COAG
OFF
CUT
COAG
1 Kv
ACTIVE TO VARIABLE
LOAD
(RED)
2
0
0
Elettrobisturi
QA-ES II
Attivo
Neutro/Disp.
Coagulo (Nero)
Taglio (Giallo) Piombo
3 o 4
Derivazione 5
Derivazione 2
Bipolare
gpb11.eps

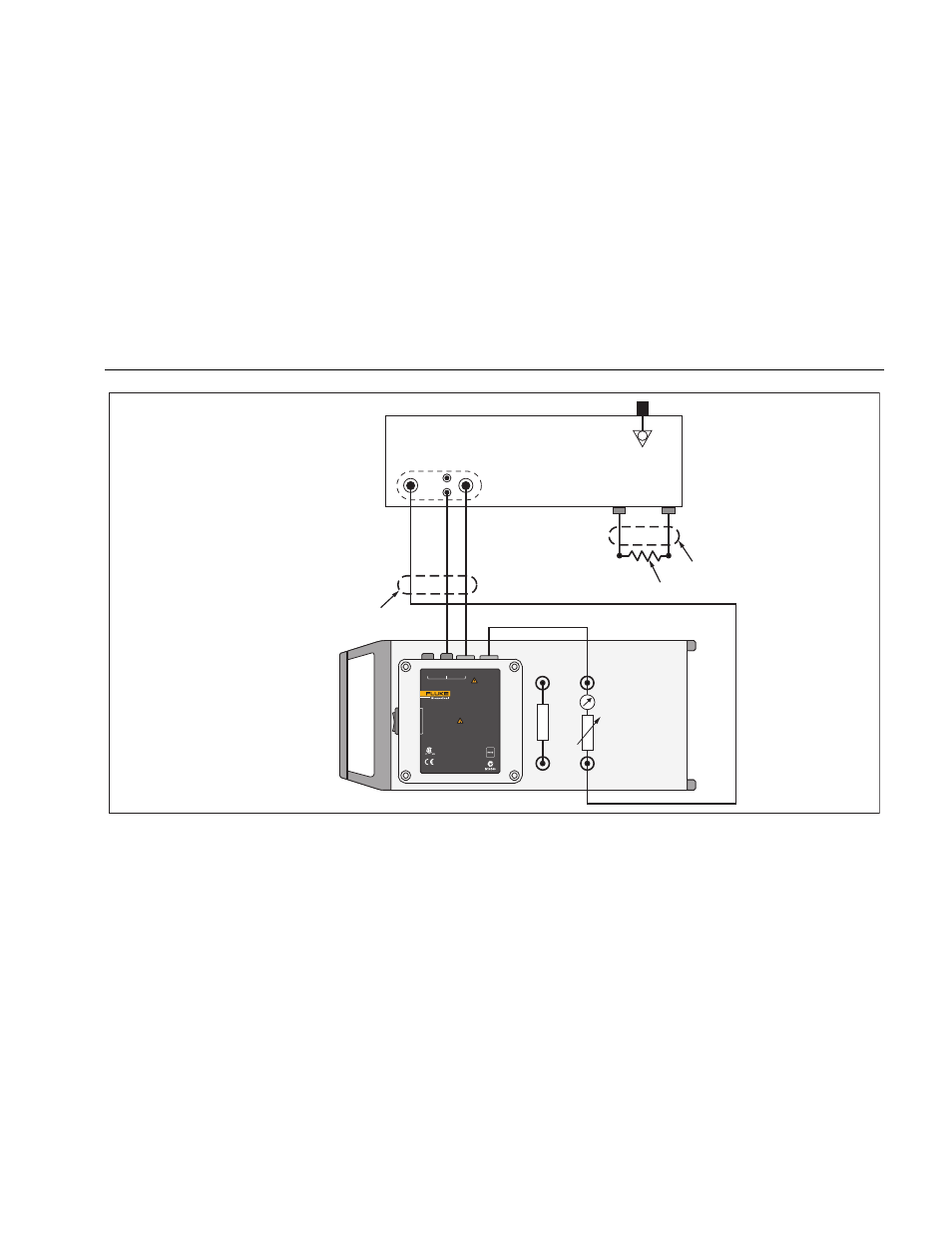

Figura 4. Collegamenti test di output/distribuzione alimentazione – Bipolare
