3
Funzionamenti anomali del sistema
– continua –
Procedura sistematica di ricerca guasti
– continua –
Definizione dei LED / Pulsanti / apparecchiatura
LED  / Pulsante : Limitatore  (p.e. sonda NRG x-40, basso livello LW)
LED  / Pulsante : Limitatore  (p.e. sonda NRG x-40, basso livello LW)
LED 3 / Pulsante 3: Limitatore 3 (p.e. sonda NRG x-4., alto livello HW)
LED 4 / Pulsante 4: Limitatore 4 (p.e. trasmettitore di temperatura TRV 5-40, temperatura MAX)
Indicazioni di malfunzionamento nei limitatori 1 – 4
Limitatori -4 uno o
più limitatori hanno un
malfunzionamento
LED , , 3, 4
uno o più LED
lampeggiano lentamente
I contatti di uscita aprono istantaneamente.
Segnalazione di uscita ON.
Analisi di malfunzionamento nei limitatori 1-4
Limitatori  – 4
uno o più limitatori hanno un
malfunzionamento
LED , , 3, 4
uno o più LED lampeggiano
lentamente
Premere e
tenere ben
premuto il
corrispondente
pulsante
(, , 3 o 4)
LED  lampeggia
lentamente
Guasto di comunicazione tra
limitatore e regolatore,
interferenze ad alta frequenza (HF)
LED  e 3 lampeggiano
lentamente
Eccessiva temperatura nei
contenitori delle sonde o del
trasmettitore di temperatura.
LED 3 lampeggia
lentamente
Sensore guasto
Analisi di malfunzionamento nel regolatore
Malfunzionamento
dell‘unità di controllo
Il LED ‘Stato del BUS’
lampeggia lentamente
Guasto di comunicazione nel sistema CAN bus.
Interferenze ad alta frequenza (HF)
Il LED ‘Stato del BUS’ è
illuminato
Unità di controllo guasta. I contatti
di uscita aprono istantaneamente.
Segnalazione di uscita ON.
Il LED ‘Presenza rete’
lampeggia lentamente
Tensione di alimentazione Bus sotto i 8 V.

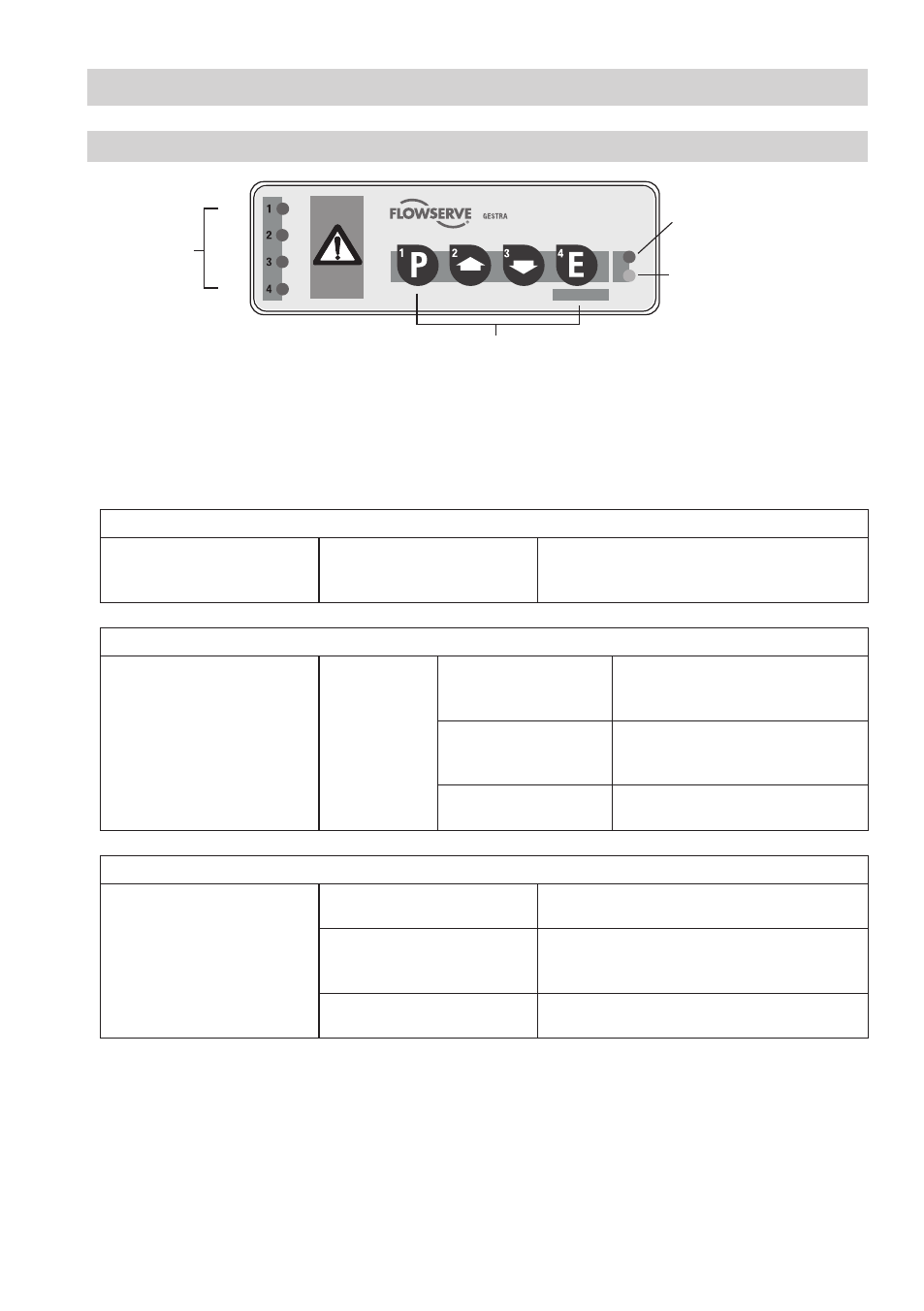

Fig. 8
LED allarme unità di
controllo
e stato del Bus
LED presenza rete
Pulsanti di comando
GESTRA
NRS 1-40
GESTRA
NRS 1-40.1
TEST
L
L
L3
L4
LED di
Segnalazione
