9
Partenza, Funzionamento, Allarmi e Test
NRS 1-40.1

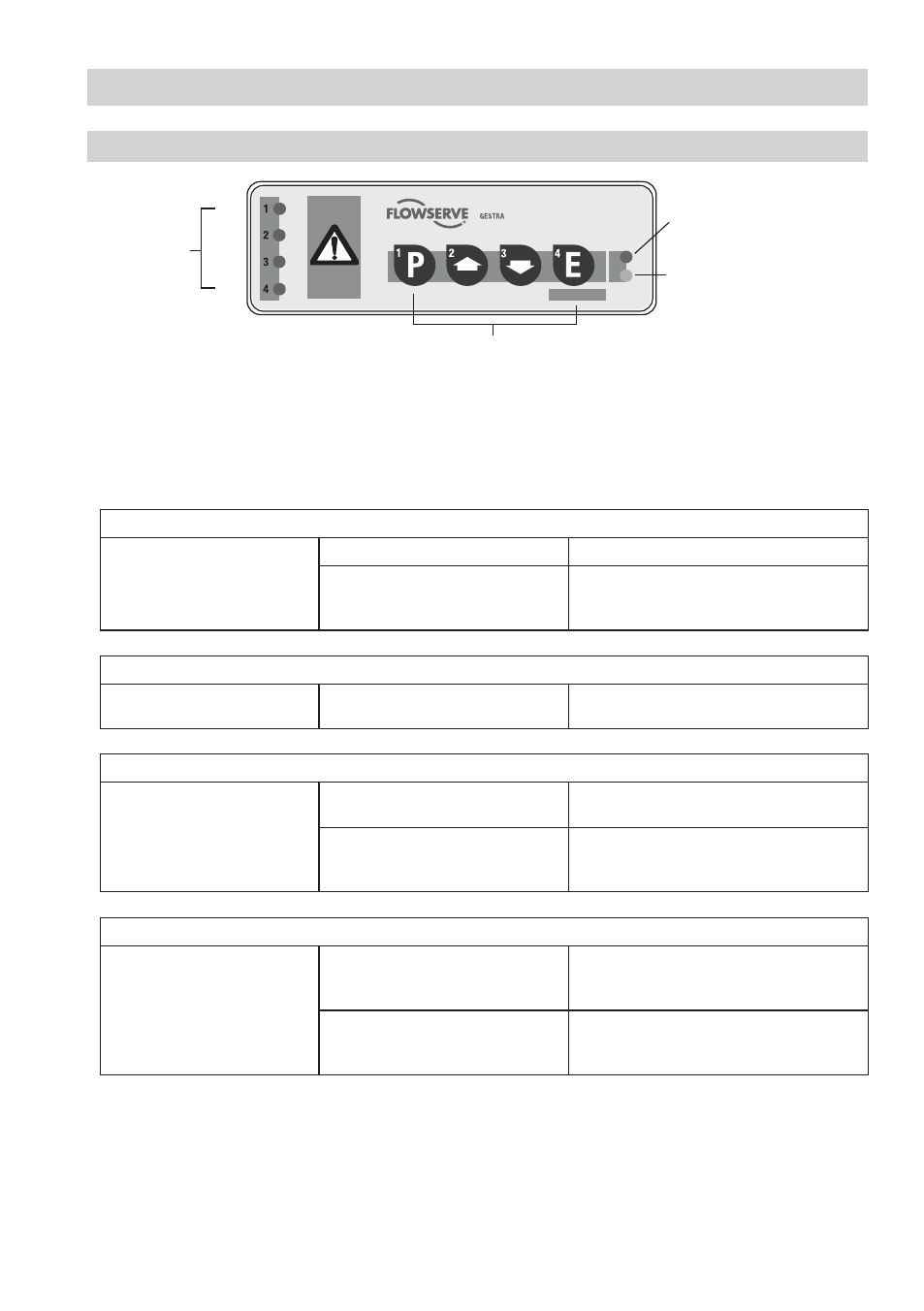

Fig. 7
LED allarme unità di
controllo
e stato del Bus
LED presenza rete
Pulsanti di comando
Definizione dei LED / Pulsanti / apparecchiatura
LED  / Pulsante : Limitatore  (p.e. sonda NRG x-40, basso livello LW)
LED  / Pulsante : Limitatore  (p.e. sonda NRG x-40, basso livello LW)
LED 3 / Pulsante 3: Limitatore 3 (p.e. sonda NRG x-4., alto livello HW)
LED 4 / Pulsante 4: Limitatore 4 (p.e. trasmettitore di temperatura TRV 5-40, temperatura MAX)
Partenza
Applicare
tensione
Il LED “Presenza rete” è illuminato Tensione di alimentazione presente
I LED -4 lampeggiano
Il sistema è avviato ed in fase di test.
Il contatto di uscita è aperto. Uscita di
segnalazione è ON (test lampada esterna).
Funzionamento
I limitatori -4
non sono in allarme
I LED -4
non sono illuminati
Il contratto di uscita è chiuso,
segnalazione OFF.
Allarmi
Limitatori -4,
uno o più limitatori
indicano un allarme
Uno o più dei LED , , 3, 4
lampeggiano rapidamente
Procedura di apertura dei contatti iniziata,
segnalazione di uscita ON (istantanea).
Uno o più dei LED , , 3, 4
sono illuminati
Ritardo di apertura superato,
contatti di uscita aperti,
segnalazione ON.
Test – Limitatori 1-4
Durante il funzionamento:
Premere i pulsanti , , 3 o 4
e tenerli premuti fino alla fine
del test, i limitatori reagiranno
come se ci fosse un allarme.
I LED , , 3 o 4
lampeggiano rapidamente
Simulazione di allarme limitatori -4,
procedura di apertura iniziata,
segnalazione di uscita ON (istantanea).
I LED , , 3 o 4
sono illuminati
Ritardo di apertura superato,
contatti di uscita aperti, segnalazione ON.
Fine del test.
GESTRA
NRS 1-40
GESTRA
NRS 1-40.1
TEST
L
L
L3
L4
LED di
Segnalazione
