9
Note tecniche
(continua)
Funzionamento
La cella di misura è un dispositivo di misura fotometrico composto da un emettitore di luce
e da un ricevitore provvisto di due elementi sensibili.
Un raggio luminoso attraversa costantemente il fluido da esaminare. Particelle insolubili
deviano il raggio luminoso che viene rilevato da un sensore posto a 15°.
L’intensità del raggio luminoso viene trasformata in una corrente elettrica utilizzata dal
convertitore per valutare la concentrazione di particelle estranee.
Il valore letto viene comparato con il limite di allarme impostato ed al superamento si
ottiene una segnalazione.
Il ricevitore ORT 6 è l’unità operativa e di visualizzazione per la valutazione e controllo
dei segnali provenienti dalla cella. Serve per l’indicazione continua della misura e per
l’impostazione dei dati necessari al buon funzionamento dell’apparecchiatura, inoltre
fornisce informazioni sugli eventuali errori.
Il ricevitore è predisposto per gestire due allarmi.

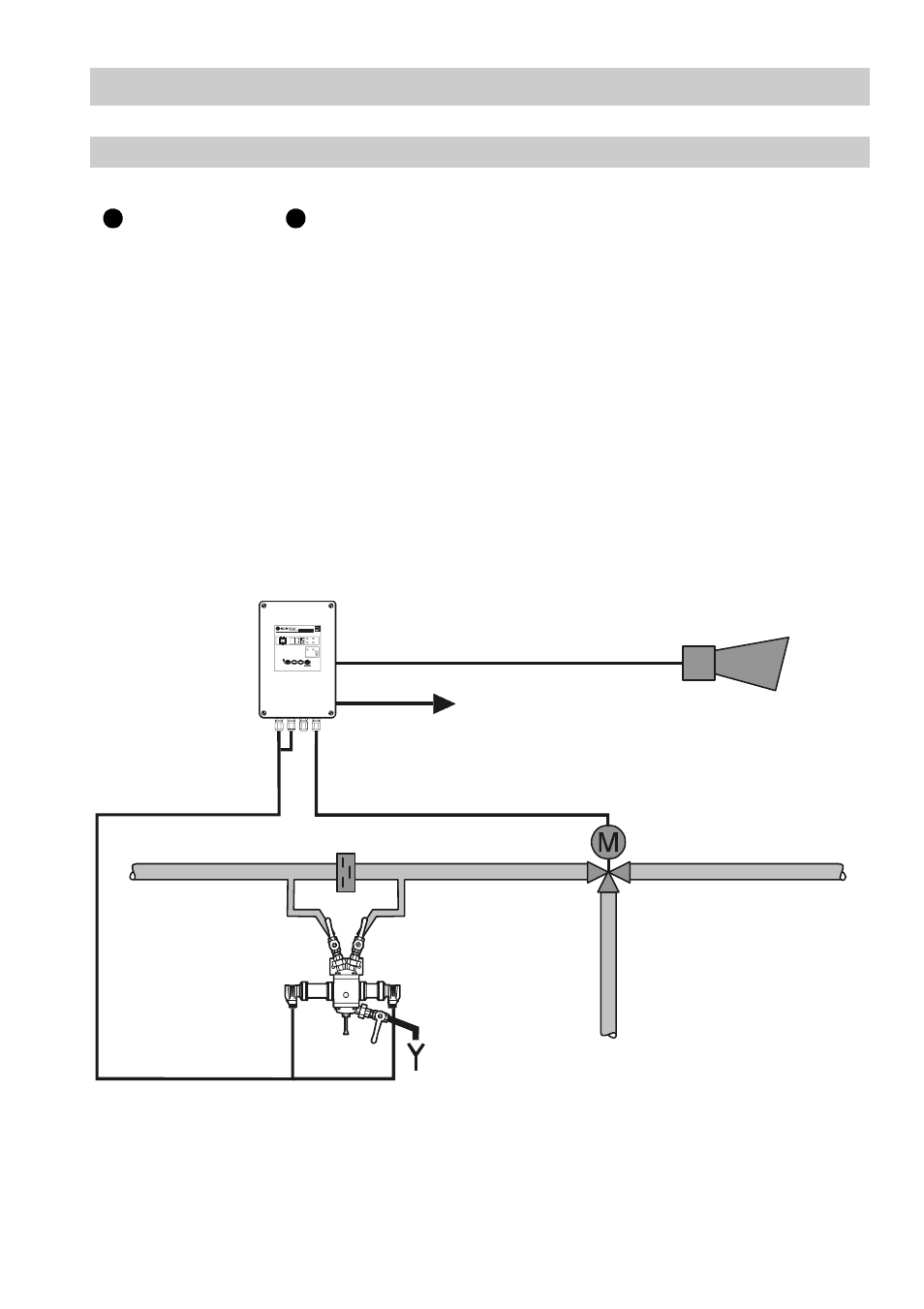

Tipica applicazione di un rilevatore OR52-5/-6
Q D
Fig.1
ALARM
1 2
ppm
sec
cal
0
T es t
P E
OIL
ORT 6
ORG 12/22
