14
Installazione
(continua)
Celle di misura ORG 12, ORG 22
(continua)

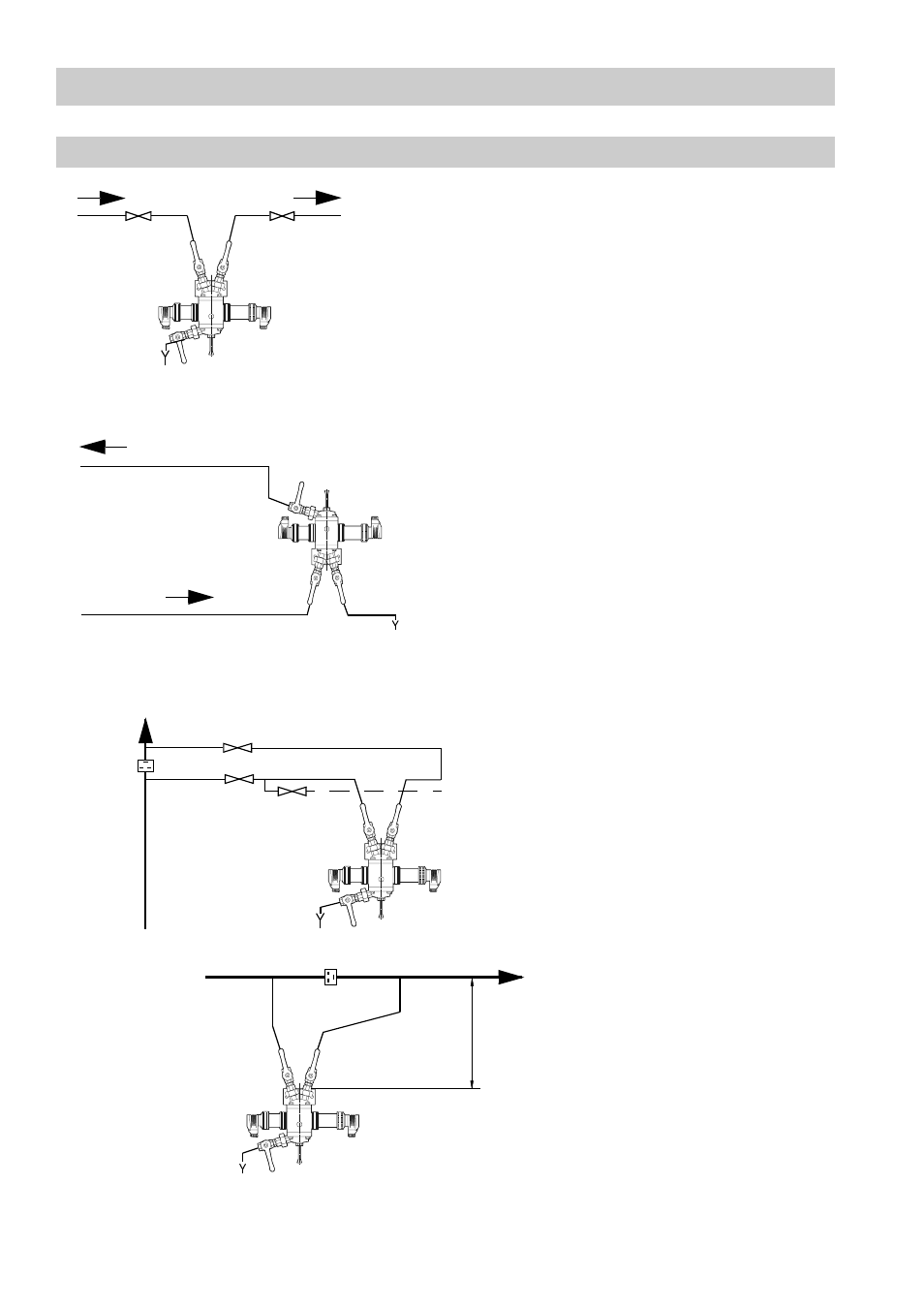

Sensore installato su linea di
campionamento, p.e. impianto
trattamento acque, filtraggio vini,
uscita membrane impianti osmosi
inversa.
Installazione del sensore in
impianti dove nelle condense
esistono particelle solide in
sospensione. Se il sensore è
installato come indicato nelle Fig.
4 - 6, i solidi si possono deposi-
tare sullo scovolo con possibilità
di danneggiamento del cilindro in
vetro.
Installazione di una cella in
by-pass da linea verticale.
Cella installata sotto una linea di
prodotto contenente una piccola
quantità di gas o anche una
linea condensa abbastanza
grande (flashing) a valle di uno
scaricatore.
*) Stacco dalla linea principale a
lato (angolo 45°) onde evitare che
sporcizia ed aria possano pene-
trare nella cella.
ingresso uscita
Scovolo
Scovolo
uscita
ingresso
H
≥
500
Fig. 2
Fig. 3
Fig. 4
Fig. 5
*)
