19
Collegamenti elettrici
(continua)
Attrezzi
< Cacciaviti per viti a croce (dimens. 1 e 2)
< Cacciaviti a lama da 2,5 completamente isolato (VDE 0680)
< Pinze
< Spelafili

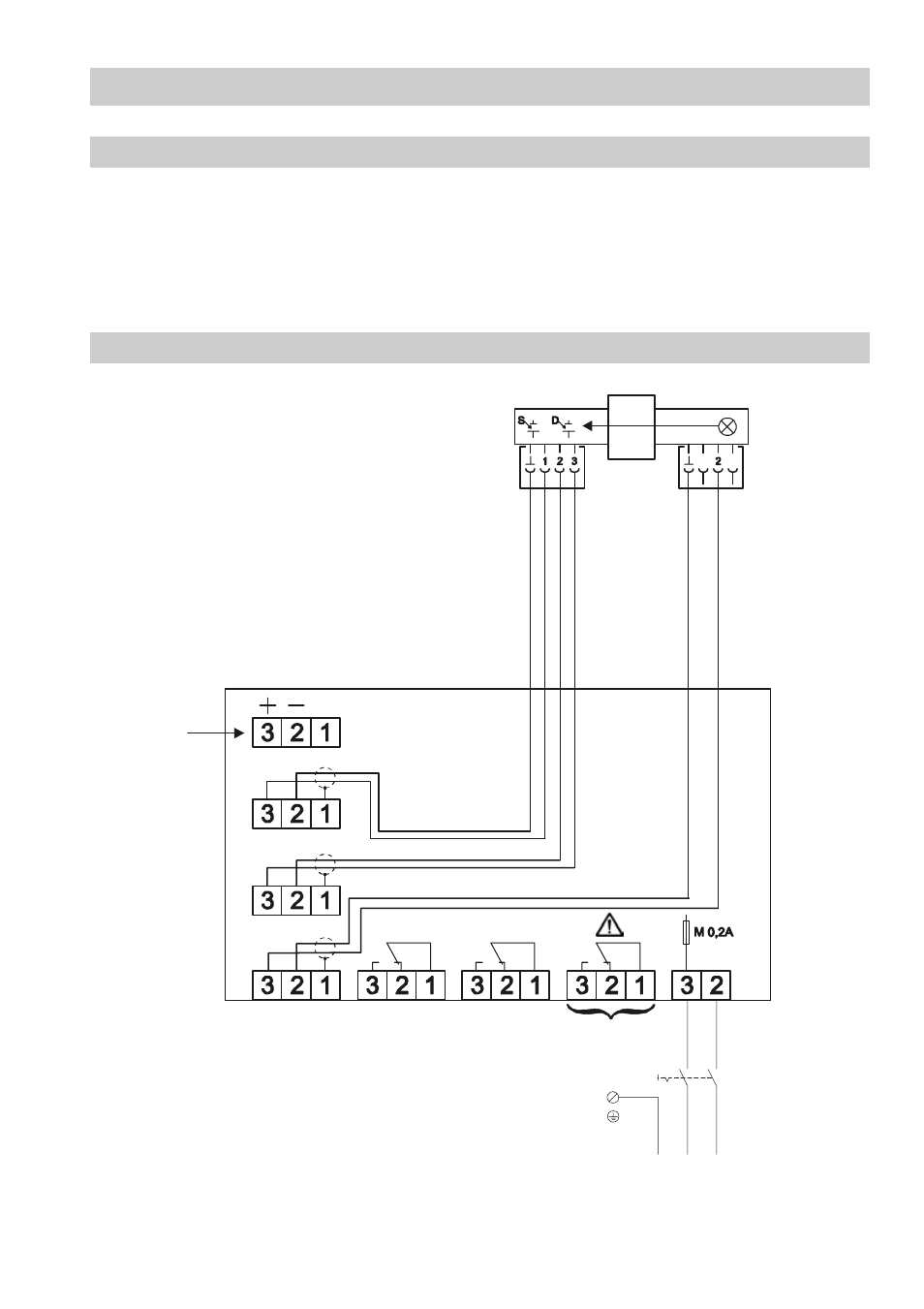

Connessioni elettriche tra: ORG 12 / 22 e ORT 6
Interruttore
esterno
0/4–20 mA
R
≤ 500 Ω
Ricevitore ORT6
Sensore ORG...
S
D
L
Allarme 2 Allarme 1
L N
Funzionam.
anomalo
PE L N
Vite di massa
Fig. 10
