12
■ Inserire sempre un fusibile da 250 mA (T) sull’alimentazione.
Collegamenti elettrici
Attrezzi
Attenzione

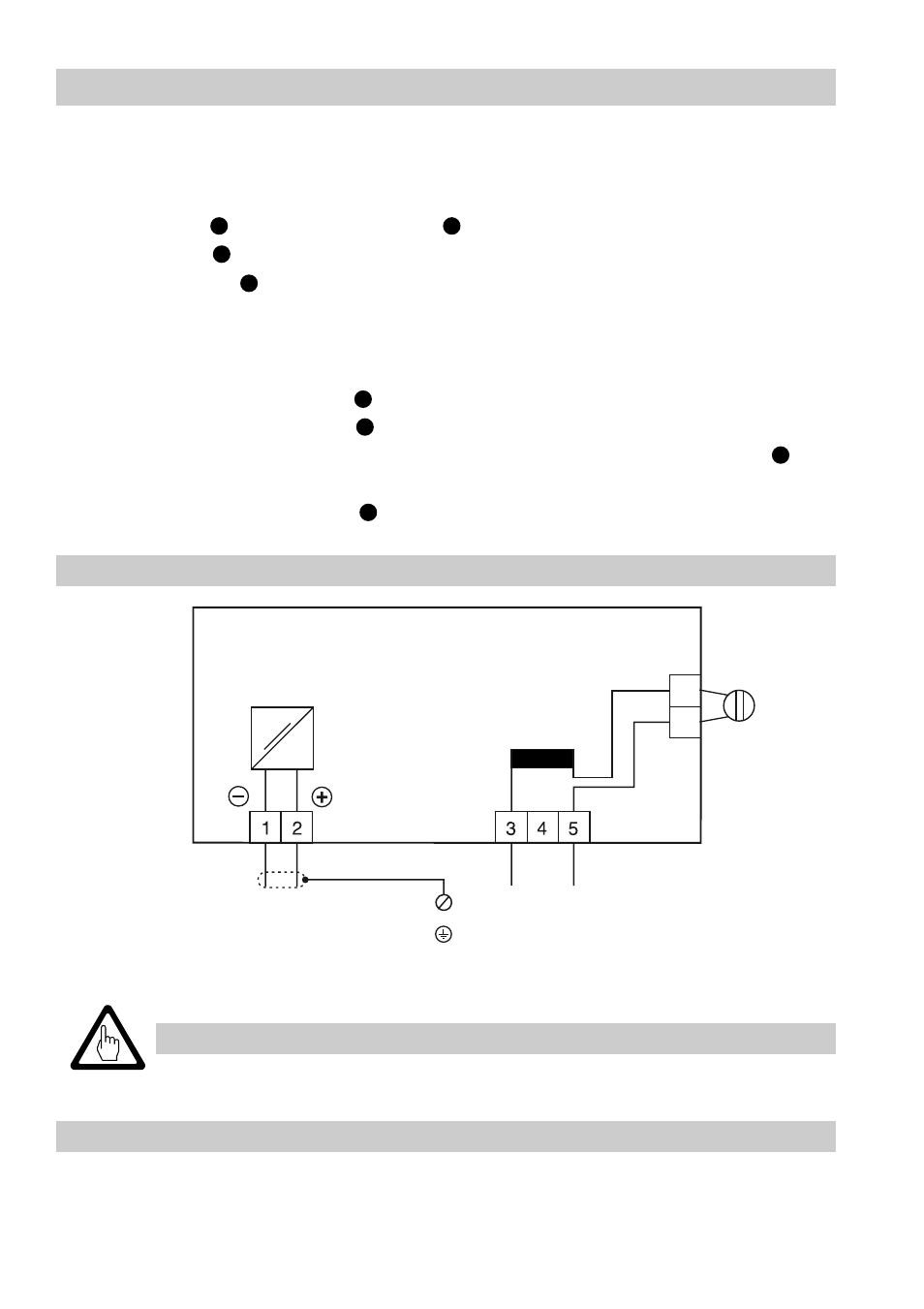

Schema elettrico
■ Cacciavite per viti a croce (Phillips), misura 1
■ Cacciavite misura 2,5; completamente isolato in conformità alle norme VDE 0680
■ Chiave fissa 17 mm.
Fig. 8
Termofusibile
Rete
NRGT 26 -1
NRGT 26 -1 S
4-20 mA
Carico max.
500
Ω
PE L N
Vite di massa
NRGT 26 -1, NRGT 26 -1 S
Per i collegamenti elettrici utilizzare sempre cavi flessibili con sezione
minima da 1,5 mm
2 .
1. Svitare le viti , rimuovere il coperchio (Fig. 3)
2. Svitare i dadi dei due pressacavi.
3. Allentare il dado con una chiave da 17 ma non toglierlo. Fig. 4
La custodia può essere ruotatadi ± 180° rispetto al gambo
4. Ruotare la custodia nella posizione desiderata (± 180°)
5. Bloccare leggermente il dado .
6. Rimuovere le due morsettiere .
7. Collegare le morsettiere come da schema elettrico Fig. 8, collegare la massa .
8. Inserire le morsettiere.
9. Bloccare i dadi dei pressacavi .
H
T
G I
T
R
H
S
