Istruzioni generali per l’installazione e la manutenzione per parti di macchina
7
Il movimento assiale dell’albero non deve superare
0,25 mm (.010“) TIR indipendentemente dal
tipo di cuscinetti reggispinta.

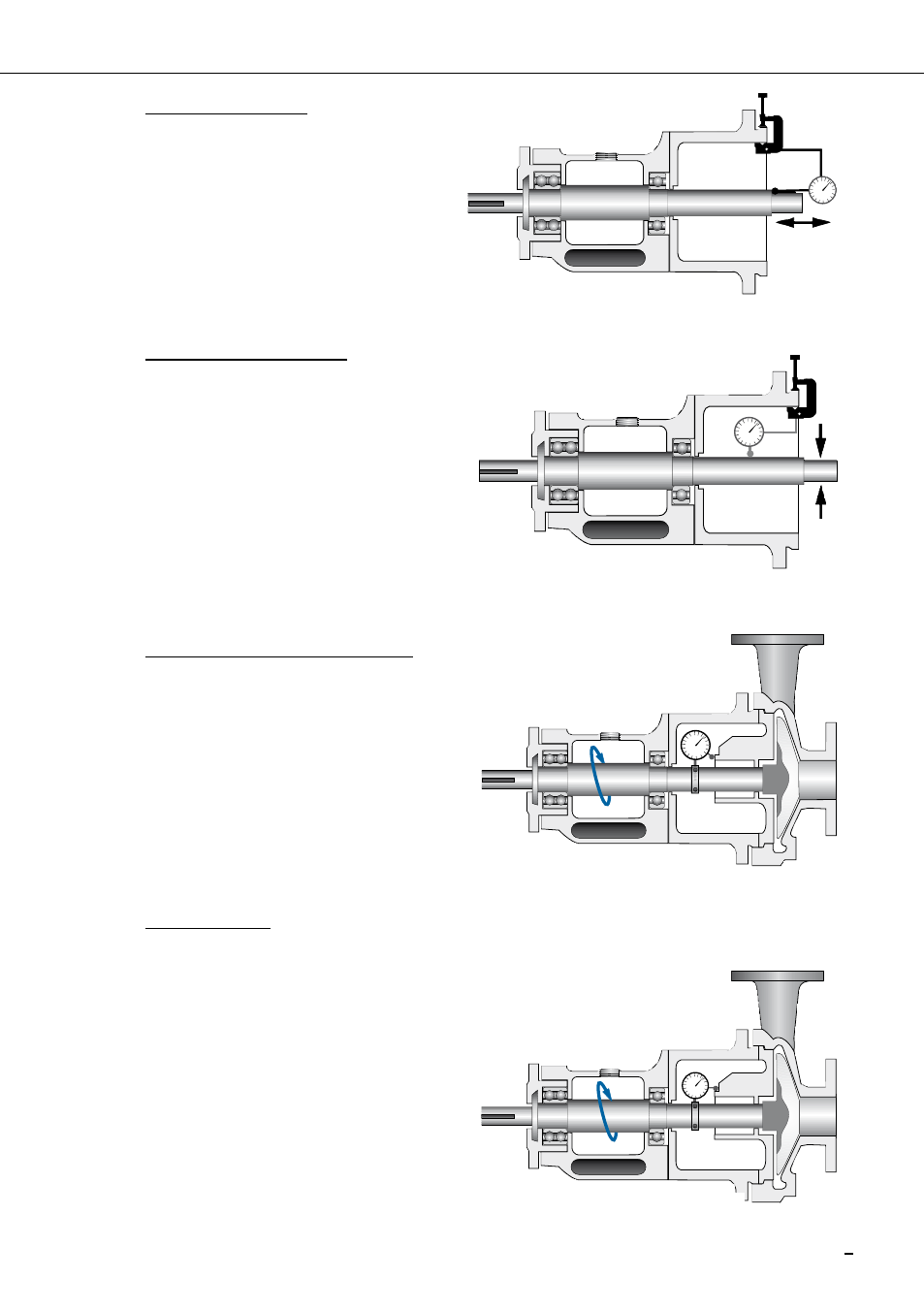

Vedere figura 2
Il gioco radiale dell’albero deve essere conforme alle specifiche del costruttore
dell’apparecchiatura. Generalmente è compreso tra 0,05 mm e 0,10 mm
(tra .002” e .004”) per i cuscinetti a sfere e a rulli.
Per i cuscinetti a strisciamento invece il valore
è generalmente compreso tra 0,10 mm e
0,15 mm (tra .004” e .006”)
Vedere figura 3
L’ortogonalità tra asse dell’alberos e piano di cassa stoppa deve essere
entro 0,015 mm per ogni 25 mm di diametro del foro di cassa stoppa
(.001” per 1” di foro di cassa stoppa), con un massimo di
0,125 mm (.005”) TIR.
Vedere figura 4
La concentricità tra albero e foro di cassa stoppa deve essere entro 0,025 mm per ogni
25 mm di diametro d’albero (.001” per 1” di diametro d’albero), con un massimo di
0,125 mm (.005”) TIR.
Vedere figura 5
!
!
!
Figura 2
Figura 4
Figura 3
Figura 5
!
