10
6.2 Installation of a Cartridge Type Seal
with Centring Tabs.
See figure 7
6.2.1 Controllare il disegno di assieme, la lista dei pezzi e l’assieme tenuta prima di iniziare il
montaggio della tenuta stessa.
6.2.2 Montare la tenuta sull’albero e posizionarla contro il piano di cassa stoppa.
6.2.3 Orientare le connessioni presenti sulla flangia della tenuta come indicato dal disegno di
assieme e dalle istruzioni per il piping.
6.2.4 Montare i bulloni per il bloccaggio della flangia, ma senza stringerli: la flangia deve essere
libera di muoversi radialmente.
6.2.5 Completare l’assemblaggio delle rimanenti parti dell’apparecchiatura, incluso il cuscinetto
reggispinta, se installato.
6.2.6 Assicurarsi che le linguette di centraggio siano correttamente posizionate e bloccate.
La posizione scorretta dei posizionatori può provocare il guasto della tenuta meccanica
e successivamente la fuoriuscita nell‘ambiente del prodotto trasportato.
6.2.7 Stringere in modo uniforme i bulloni della flangia per evitare che la stessa si blocchi storta
o che eserciti una pressione non uniforme contro il piano cassa stoppa.
6.2.8 Stringere uniformemente i grani del collare di bloccaggio della camicia sull’albero secon i
valori di coppia indicati sul disegno di assieme della tenuta.
Il serraggio scorretto delle viti può causare una situazione di pericolo, poiché in caso di
pressurizzazione la tenuta meccanica può spostarsi dalla camera di tenuta.
6.2.9 Assemblare le tubazioni di interconnessione come da API-plan schematico, seguendo le
istruzioni per il piping riportate nel paragrafo 7.
Vedi (eventualmente) anche il manuale di montaggio e di manutenzione del sistema di
supporto.
6.2.10 Rimuovere le linguette di centraggio e conservarle in un luogo prestabilito.
!

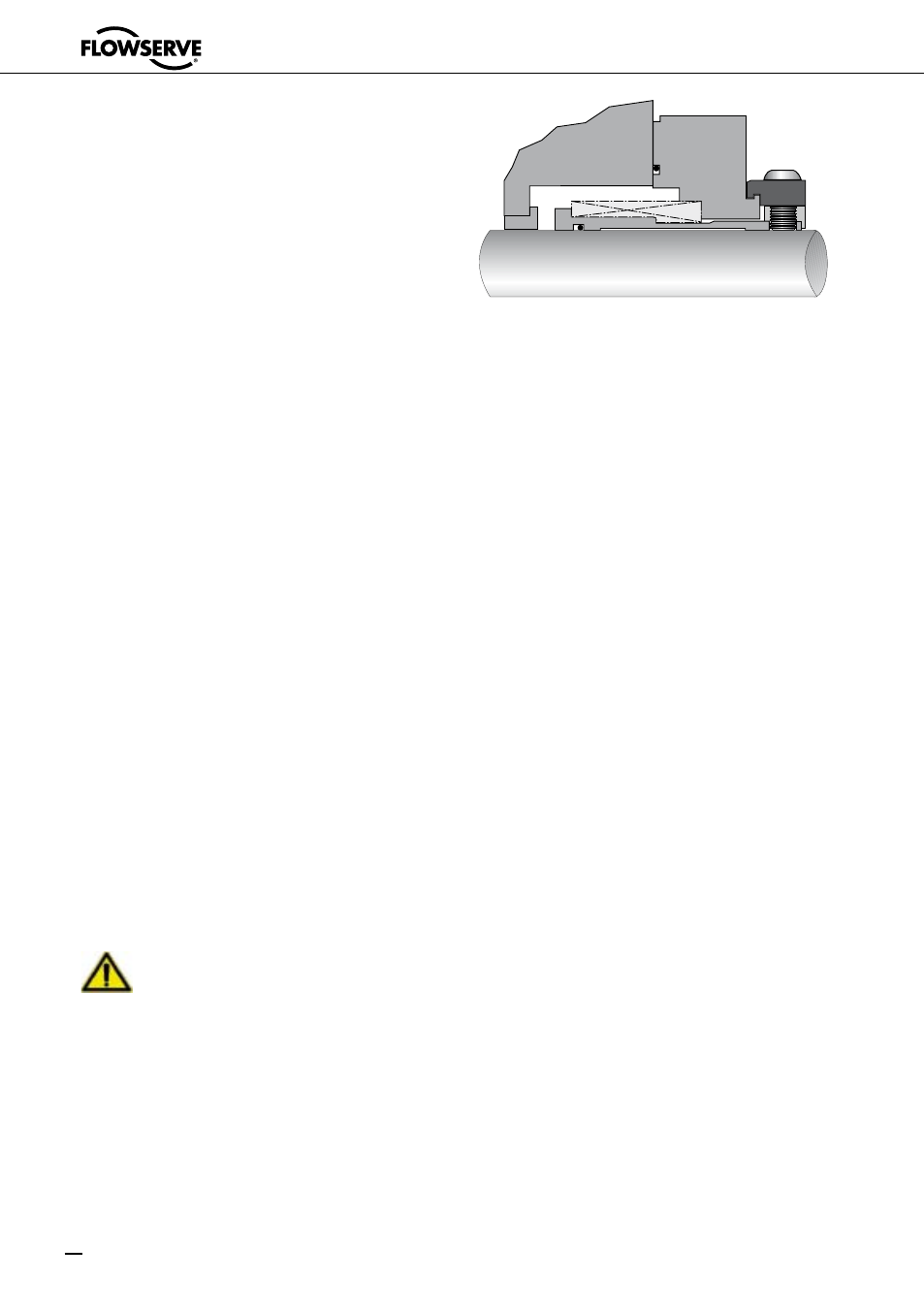

Figura 7
