MANUALE D’USO NM ITALIANO 71576589 - 11/09
Pagina 16 di 52

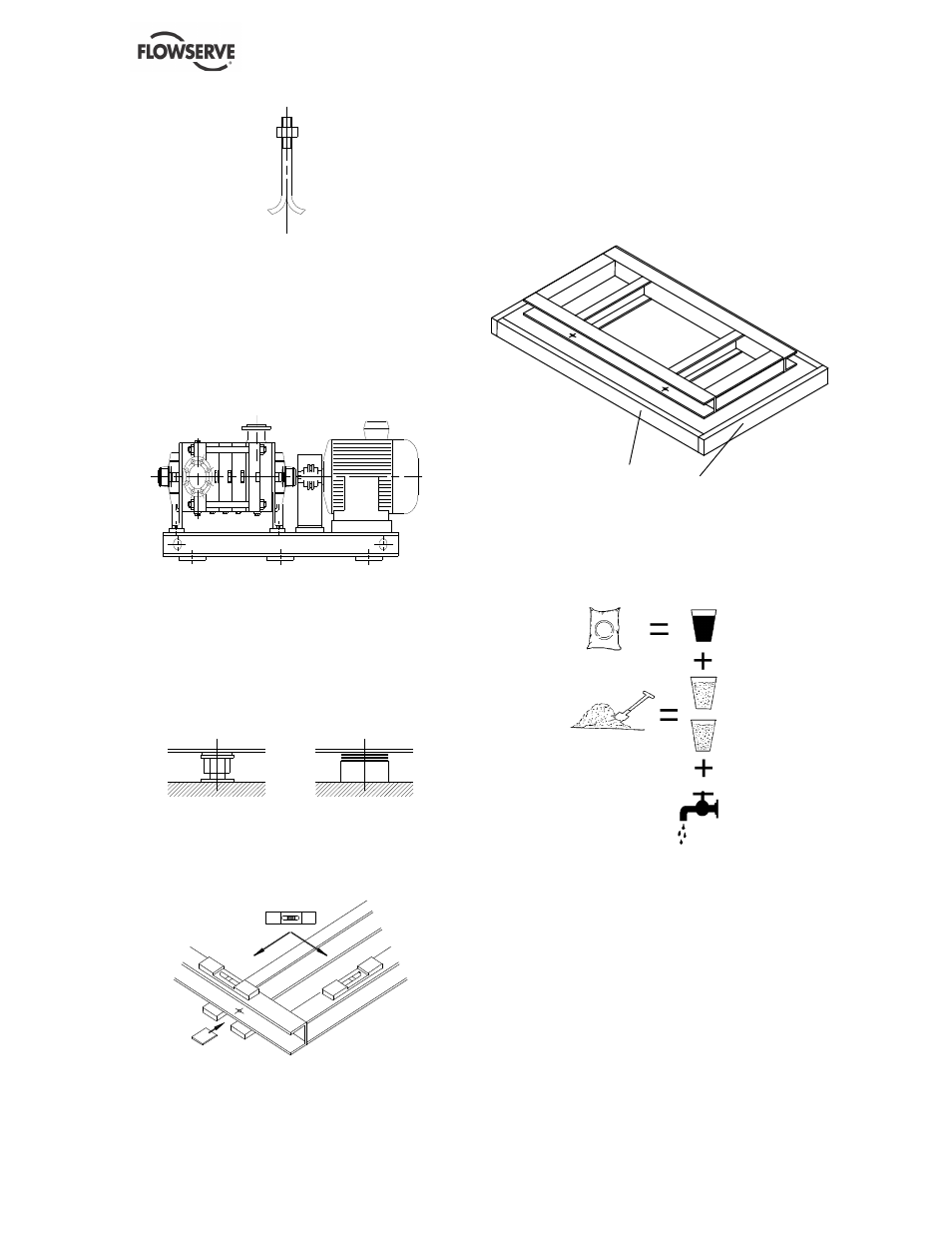

NF E 27 811
Prevedere fori di immuratura sufficientemente larghi
e profondi per installare i bulloni. Realizzare, se
necessario, dei canaletti di colata di calcestruzzo.
Generalmente, la pompa ed il motore sono montate
su una base comune. In caso contrario, sono
montate basi separate sotto ogni macchina. Le basi
devono essere immurate.
4.2.1 Realizzazione della base per immuratura
a) Pulire perfettamente la superficie delle
fondazioni.
b) Inserire delle zeppe (spessore totale da 20 a 25
mm) sui lati dei fori di immuratura (come
variante, si possono utilizzare delle viti
martinetti).
c) Posare la base e mettere a livello nelle due
direzioni per mezzo di zeppe supplementari.
Difetto massimo ammissibile 0.5 mm per 1
metro.
d) Se i bulloni sono già immurati, stringerli
leggermente. In caso contrario, lasciare pendere
i bulloni di immuratura nel loro foro.
4.3 Cementazione
4.3.1 Immuratura delle basi
a) Preparare lo spazio per l’immuratura. Pulire la
superficie sulla quale verrà colato il
calcestruzzo, e realizzare una armatura a
cassaforma esterna come indicato.
cassaforma
b) Preparare il prodotto di immuratura
(calcestruzzo, resina) secondo le istruzioni del
fabbricante.
c) Utilizzare prodotti di immuratura che non si
ritirino.
d) Versare il prodotto fino al livello desiderato,
lisciarne le superfici. Prendere le precauzioni
necessarie per evitare la formazione di sacche
d’aria.
e) Smontare la cassaforma, spezzare gli angoli
esterni, lisciare le differenti superfici.
f) Dopo che il prodotto di immuratura avrà fatto
presa, stringere definitivamente i bulloni di
ancoraggio.
g) Procedere ad un allineamento come descritto
qui di seguito.
