3.2 Nomenclatura

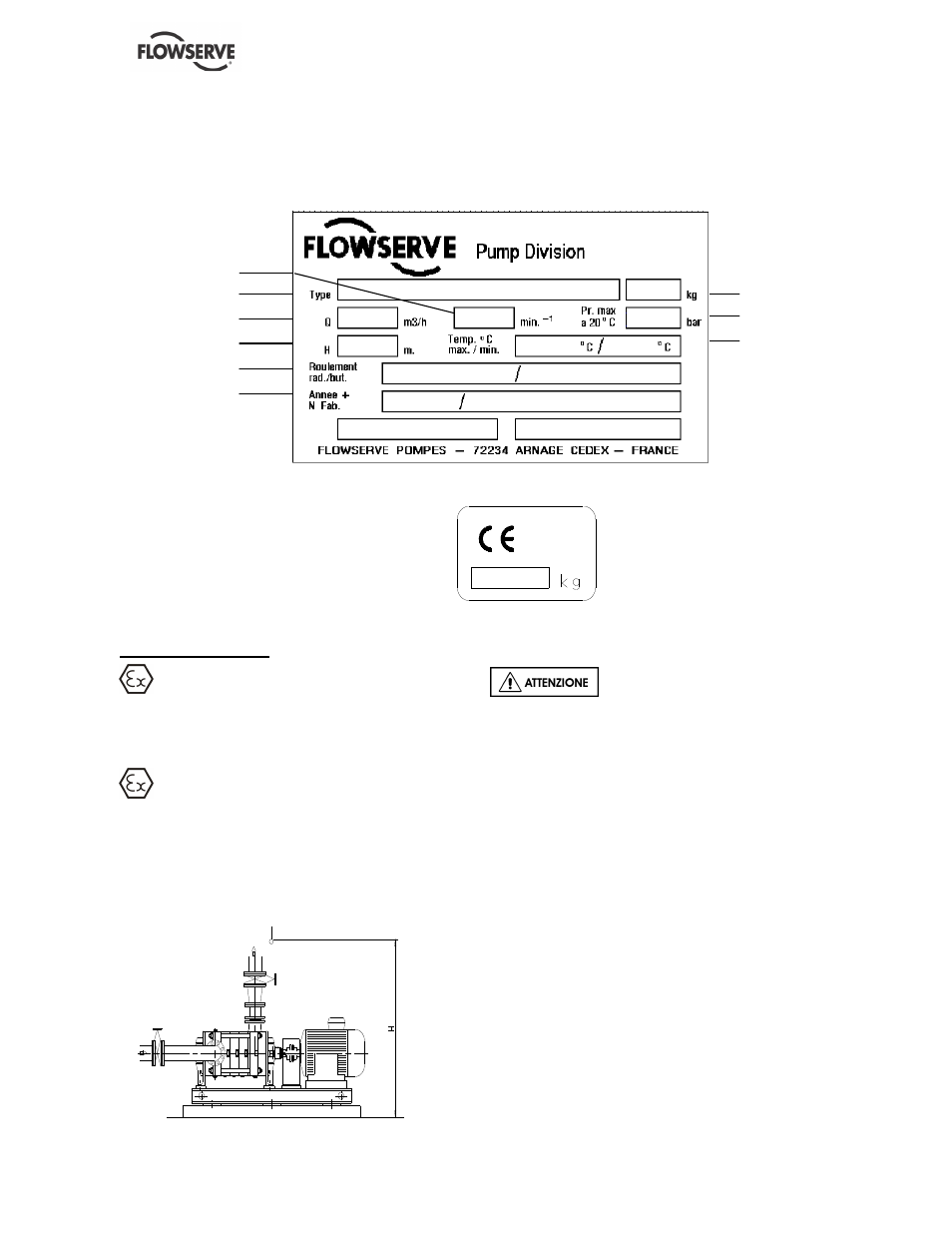

Caratteristiche indicate sulla piastra segnaletica fissata sulla pompa e rappresentata qui di sotto:
Ogni pompa è dotata di una piastra segnaletica:
Ogni gruppo è dotato di una piastra:
Massa del gruppo
4 NSTALLAZIONE
Le apparecchiature funzionanti in un ambiente
pericoloso devono ottemperare alle opportune
disposizioni di legge in materia di protezione dalle
esplosioni. Consultare la sezione 1.6.4, Prodotti
usati in atmosfere potenzialmente esplosive.
Tutta l’attrezzatura deve essere messa a terra.
4.1 Posizione
La pompa deve essere installata in modo da
permettere l'accesso, la ventilazione, la
manutenzione e l'ispezione con un ampio spazio per
il sollevamento e deve essere il più vicino possibile
alla sorgente di liquido pompato.
4.2 Fondazioni
Ci sono più metodi per installare
una pompa sulle fondazioni, il metodo più corretto
sarà funzione delle dimensioni della pompa,
dall’ubicazione e dei limiti di rumorosità e delle
vibrazioni.
La non osservanza delle prescrizioni per una
corretta fondazione ed installazione può condurre ad
avaria della pompa che in conseguenza non sarà
coperta dalla garanzia.
Il basamento deve essere montato su una
fondazione stabile sia essa un appropriato blocco di
calcestruzzo od una robusta intelaiatura di acciaio. Il
basamento deve essere poggiato con cura sulle
fondazioni in modo da mantenere l'allineamento
d'origine del gruppo motore e pompa.
I bulloni di immuratura di dimensioni adattate ai fori
di fissaggio saranno conformi agli standard e di
lunghezza sufficiente per assicurare una fissaggio in
assoluta sicurezza nelle fondazioni. In caso di basi
separate, i bulloni di immuratura devono resistere
alla coppia di avviamento del motore.
Velocità di rotazione
Tipo pompa
Erogazione
Altezza
Cuscinetto radiale/arresto
Anno + numero di
fabbricazione
Massa
Pressione massima
a 20 °C
Temperatura
massima/minima
