MANUALE D’USO CPX, CPXR e CPXN ITALIANO 71569124 02-05
Page 31 of 40
®

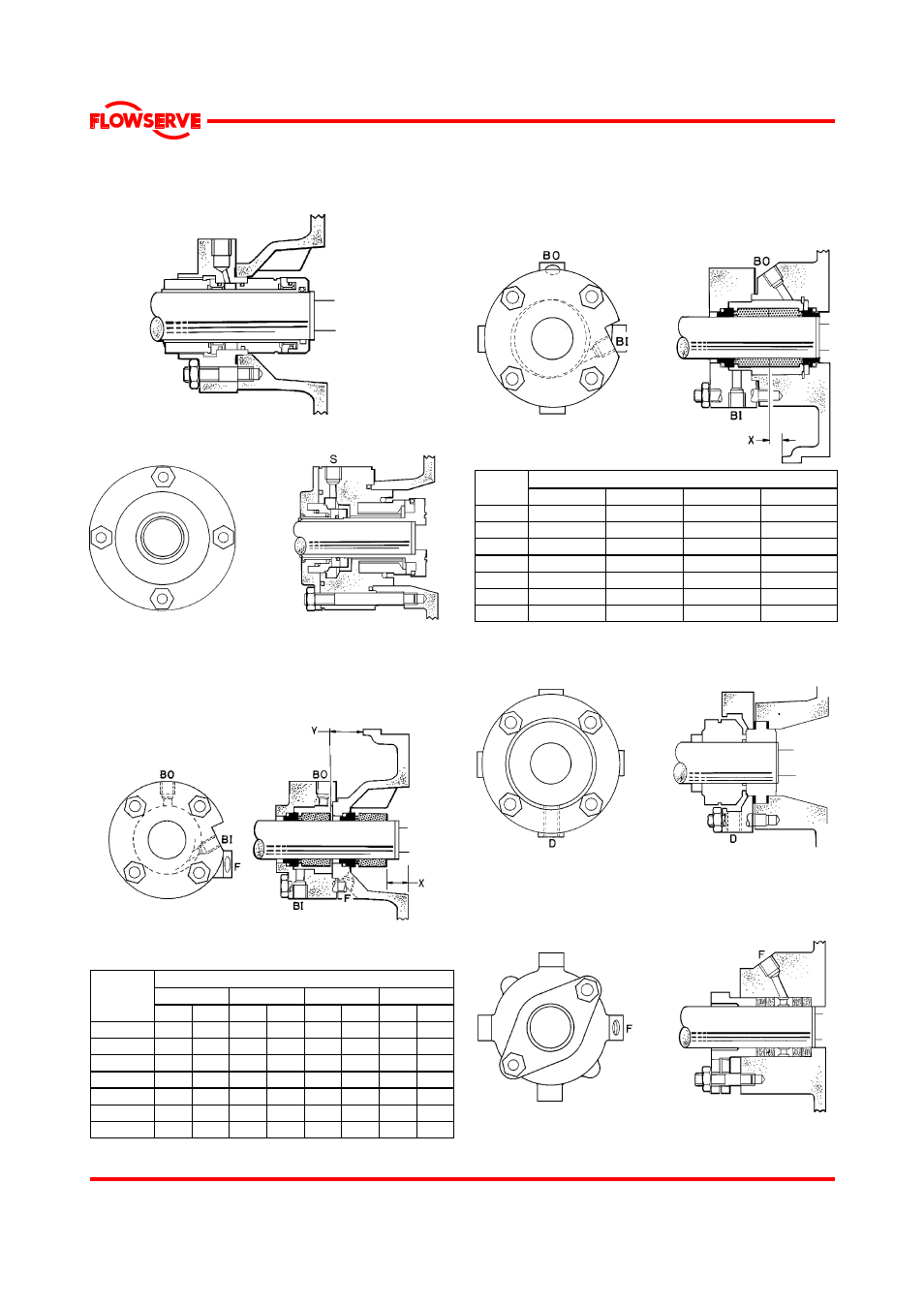

6.11.2 Tipi di tenuta "Cartridge"
6.11.2a Tenuta cartridge in alloggiamento conico
6.11.2b Tenuta cartridge DIN 24960 ‘C’
Per 'S' consultare le istruzioni del fornitore delle tenute.
6.11.3 Tipi di tenuta tandem
6.11.3a Tenuta a tandem con circolazione camera
anulare per pompa a coclea eccentrica Flowserve
BI - Rp ¼ in. entrata fluido di barriera
BO - Rp ¼ in. uscita fluido di barriera
F - Rp ¼ in. flussaggio
Valori di registrazione (mm)
Cuscinetto 1 Cuscinetto 2 Cuscinetto 3 Cuscinetto 4
Tipo
pompa
X Y X Y X Y X Y
125 20.0 31.5 - - - - - -
160 20.0 31.5 28.0 41.5 - - - -
200 20.0 26.5 28.0 41.5 - - - -
250 - - 28.0 36.4 27.5 33.7 - -
315 - - 28.0 36.4 27.5 33.7 45.5 56.7
400 - - - - 27.5 25.3 45.5 48.3
500 - - 28.0 36.4 27.5 33.7 45.5 56.7
6.11.4 Tipi di tenuta doppia
6.11.4a Tenuta doppia "back-to-back" con
circolazione camera anulare per pompa a coclea
eccentrica Flowserve
Valori di registrazione X (mm) Tipo
pompa Cuscinetto 1 Cuscinetto 2 Cuscinetto 3 Cuscinetto 4
125 11.0 - - -
160 11.0 17.5 - -
200 6.0 17.5 - -
250 - 12.4 14.4 -
315 - 12.4 14.3 32.3
400 -
- 5.7 24.0
500 - 12.4 14.3 32.3
6.11.5 Tipi di tenuta esterna
6.11.5a Tenuta esterna
D - Drenaggio
6.11.6 Tipi di tenuta a baderne
6.11.6a Tenuta a baderne con trecce in fibra
moderna
F - Rp ¼ in. flussaggio
BI - Rp ¼ in. entrata fluido di barriera
BO - Rp ¼ in. uscita fluido di barriera
