15 CIPPATRICE/SMINUZZATRICE DA 3 POLLICI
IT
ALIANO
ASSISTENZA E MANUTENZIONE
Prima di isPezionare la macchina o effettuarvi lavori di manutenzione, sPegnere l’alimentazione e assicurarsi
che tutte le Parti mobili siano comPletamente ferme.
AVVERTENZA
45°
0,25
MONTAGEFLÄCHE
(NICHT SCHLEIFEN)
MONTAGEFLÄCHE
(NICHT SCHLEIFEN)
SCHLEIFFLÄCHE
SCHLEIFFLÄCHE

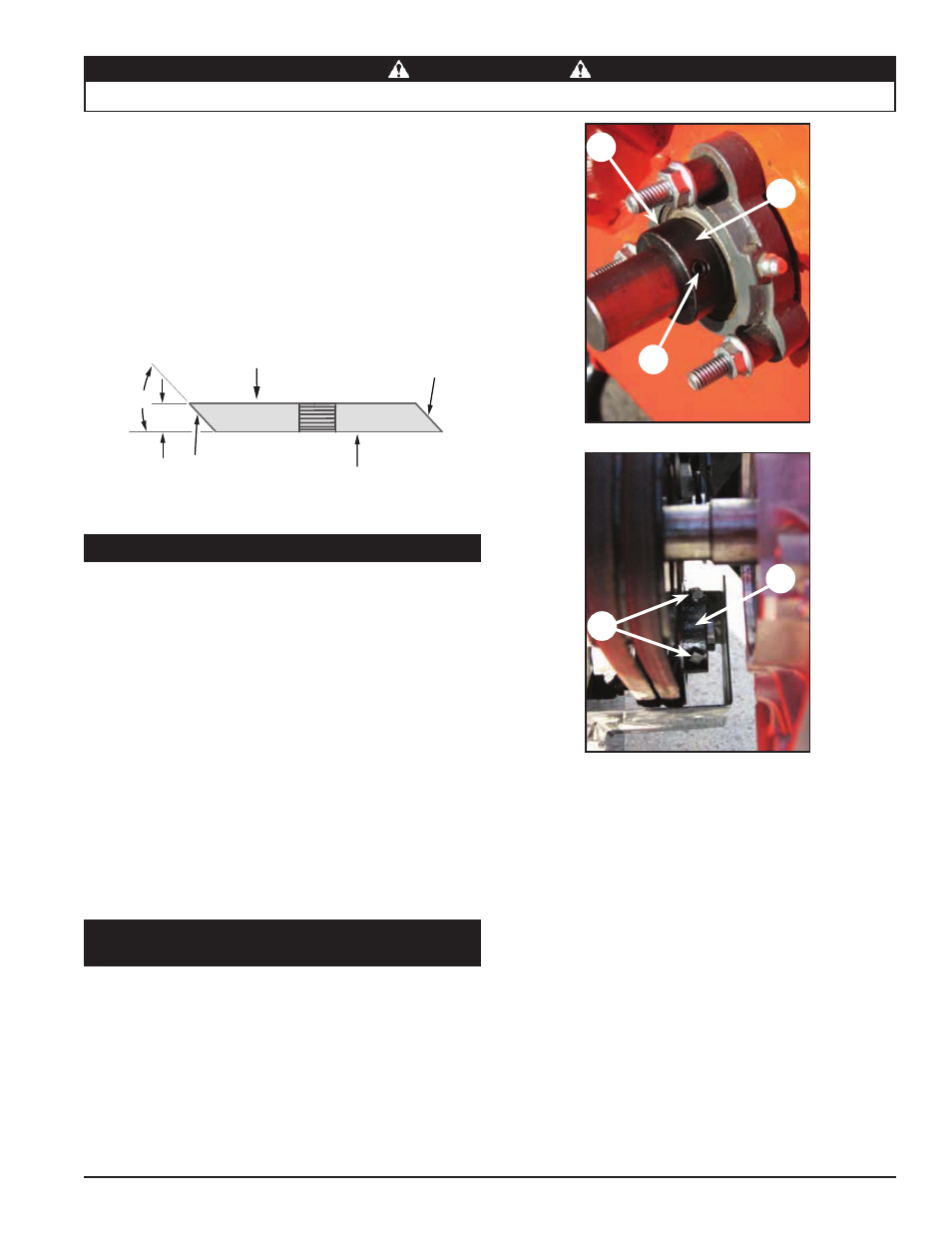

Figura 5.2, Angolo di affilatura della lama
Figura 5.3, Cuscinetto sul lato del canale
Figura 5.4, Cuscinetto sul lato del motore
Vedere la Figura 5.1.
1. Ripulire da qualsiasi materiale che potrebbe trovarsi tra la
lama e la superficie di montaggio del rotore.
2. Collocare una lama (6) sul rotore e fissarla con due bulloni
da 8 mm x 16 mm (5). serrare a 33,9 N·m. Ripetere per la
seconda lama.
3. Fissare lo schermo della sminuzzatrice (4) alla macchina con
un bullone da 8 mm x 22 mm (2) e un dado flangiato (3).
nOta: accertarsi che la flangia superiore dello schermo di
ricambio sia installata appropriatamente e completamente
nella scanalatura superiore del telaio come illustrato nella
Figura 5.7. La mancata osservanza di questa precauzione
può far sì che i correggiati vadano a contatto dello schermo
di scarico durante il funzionamento.
4. abbassare la porta/protezione di scarico (1) nella
normale posizione di funzionamento. Per i modelli
conformi alle norme Ce, reinstallare il gruppo di
scarico.
5.5 InStallaZIOne Delle laMe
5.6 ReGOlaZIOne Dell’InCuDIne Del-
la CIPPatRICe
1. Rimuovere il cappuccio terminale dell’albero del rotore e la
protezione inferiore della cinghia.
2. allentare le viti di fermo (1) che tengono i collari di blocco
(2) sul lato del canale (Figura 5.3) e i cuscinetti sul lato del
motore (Figura 5.4).
3. Utilizzare un punzone e un martello nell’apposito foro (3) per
spingere i collari di blocco nella direzione opposta a quella
di rotazione normale. Sul cuscinetto sul lato del canale,
spingere il punzone in una rotazione in senso orario. Sul
cuscinetto sul lato del motore, spingere il punzone in una
rotazione in senso antiorario.
4. Utilizzando un mazzuolo di gomma, spingere l’estremità
dell’albero del motore per ottenere un gioco compreso tra
1,6 e 3,2 mm. Girare il rotore e controllare il gioco su tutte le
lame di cippatura.
5. Una volta impostato il gioco, i collari di blocco devono essere
sostituiti e serrati nuovamente. spingerli, mediante un punzone
e un martello, in direzione della rotazione dell’albero (in
senso orario sul cuscinetto sul lato del motore e in senso
antiorario sul cuscinetto sul lato del canale) e fissarli con
un colpo del martello. Serrare le viti di fermo del collare di
blocco.
6. Allentare le viti di fermo che tengono la puleggia della cinghia
sull’albero rotore. spostare la puleggia sull’albero in modo
che sia allineata alla puleggia di trasmissione del motore. La
puleggia va spostata dello stesso valore di cui è stato spostato
1
2
3
2
1
Le lame di cippatura devono trovarsi a una distanza compresa
tra 1,6 e 3,2 mm dall’incudine. Controllare il gioco ogni 8 ore di
funzionamento e regolare se necessario. L’incudine è reversibile;
se ne possono utilizzare tutti e quattro i lati per la cippatura.
Per regolare l’incudine procedere come segue:
4. Utilizzare tempi di rettifica brevi e raffreddare con acqua o
qualche tipo di refrigerante liquido.
5. Rimuovere una quantità uguale da ciascuna lama per
mantenere il bilanciamento del rotore.
6. Piccole imperfezioni, quali intaccature e sbavature sul lato
piatto della lama, non influenzano le prestazioni di cippatura
della macchina.
7. Per lame che siano state affilate ripetutamente, accertarsi che
la superficie affilata si estenda oltre l’apertura della scanalatura
di cippatura. se non si estende oltre l’apertura, le lame vanno
sostituite. Per la manutenzione, ordinare il kit lame 70738.
