7 CIPPATRICE/SMINUZZATRICE DA 3 POLLICI
IT
ALIANO

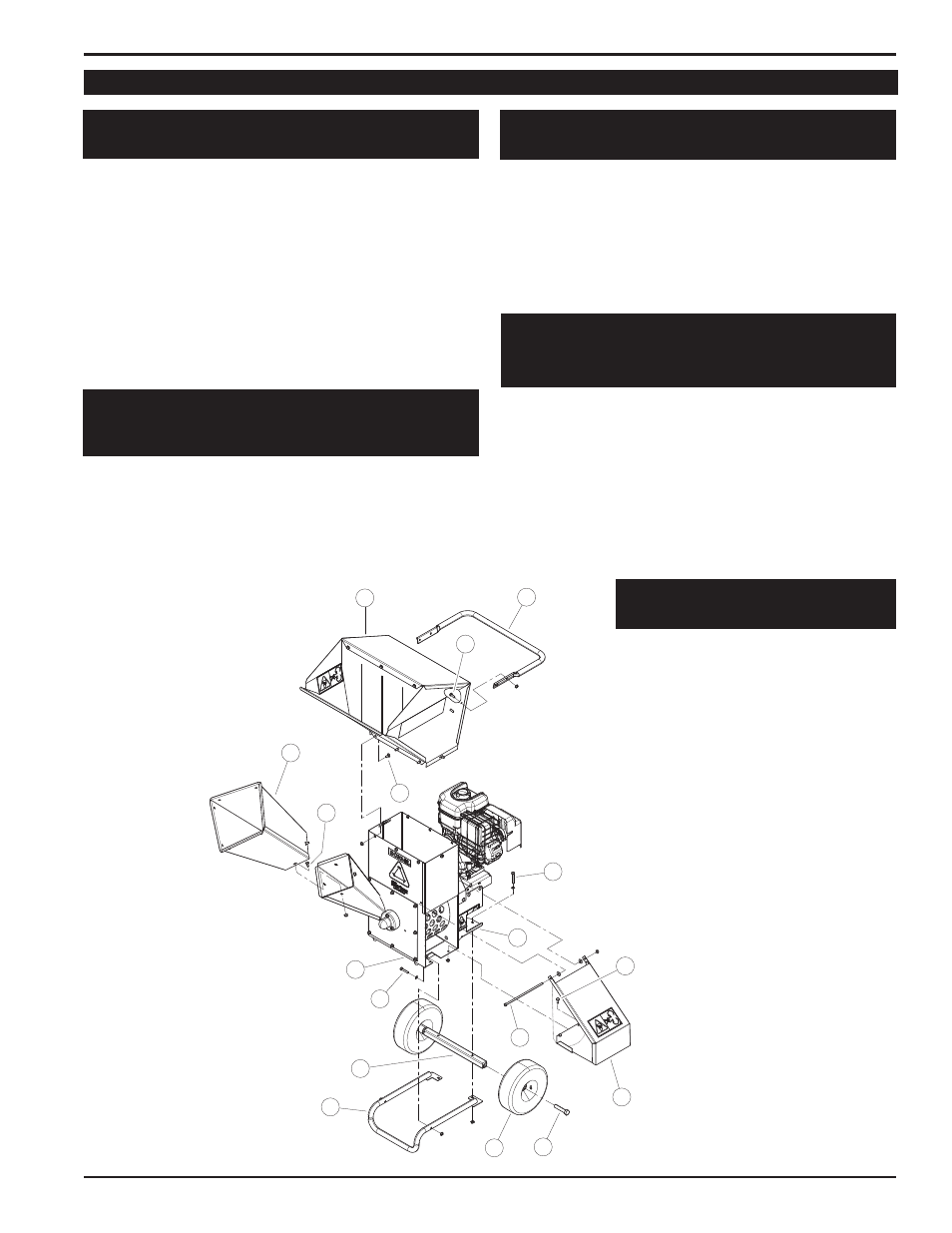

ASSEMBLAGGIO
1. Fissare l’impugnatura (9) alla tramoggia (10) con
quattro bulloni a testa esagonale da 8 mm x 22 mm (11)
inserendoli in modo che le teste si trovino all’interno
della tramoggia. assicurare i bulloni con dadi flangiati
da 8 mm.
1. allineare i fori della base della cippatrice (1) con i fori
dell’assale (2) e le linguette di fissaggio della base
(3). assicurare il gruppo alla base della cippatrice con
due bulloni a testa esagonale da 8 mm x 57 mm (4),
rondelle e dadi flangiati.
2. assicurare la base alla parte inferiore del telaio (5) con
due bulloni a testa esagonale da 8 mm x 44 mm (6),
rondelle e dadi flangiati.
3. Completare bullonando le ruote (7) all’assale mediante
due bulloni a testa esagonale da 16 mm x 76 mm (8).
1. montare la tramoggia (10) sul telaio in modo che
l'impugnatura si trovi sopra il motore e che l’apertura
sia rivolta verso il canale della cippatrice.
2. Inserire otto bulloni a testa tonda con quadro sottotesta
da 8 mm x 19 mm (12) in modo che le teste si trovino
all’interno della tramoggia. assicurare i bulloni con dadi
flangiati da 8 mm.
1. Posizionare la prolunga del canale della cippatrice
(13) sul canale stesso. allineare i quattro fori presenti
sul fondo della prolunga e nella parte superiore del
canale.
2. Inserire quattro bulloni a testa tonda con quadro
sottotesta da 8 mm x 19 mm (14) in modo che le teste
si trovino all’interno del canale. assicurare i bulloni con
dadi flangiati da 8 mm. serrare i dadi finché non fanno
battuta contro la prolunga.
1. Posizionare il gruppo di scarico (15)
sulla cippatrice. I fori sul gruppo di
scarico devono essere allineati con i
fori sulla cippatrice.
2. Assicurare la parte superiore del
gruppo di scarico con un bullone da
8 mm x 191 mm (16) (sC3206) o un
bullone da 8 mm x 25 mm (16) (tutti gli
altri modelli), due rondelle e un dado
flangiato da 8 mm.
3. Assicurare la parte inferiore del gruppo
di scarico con due bulloni a testa
esagonale da 8 mm x 19 mm (17)
e dadi flangiati. La testa di ciascun
bullone deve trovarsi all’interno del
gruppo di scarico. Serrare alla coppia
adeguata.
2.2.2 fISSaGGIO Dell’IMPuGnatuRa
Della tRaMOGGIa Della SMInuZZa-
tRICe
2.2.1 InStallaZIOne Della BaSe,
Dell’aSSale e Delle RuOte
2.2 aSSeMBlaGGIO COnfORMe alle nORMe Ce
2.2.3 fISSaGGIO Della tRaMOGGIa
Della SMInuZZatRICe
2.2.4 fISSaGGIO Della PROlunGa Del
Canale Della CIPPatRICe (SOlO PeR I
MODellI COnfORMI alle nORMe Ce)
2.2.5 fISSaGGIO Del GRuP-
PO DI SCaRICO
1
2
3
4
5
6
7 8
9 10
11
12
13
14
15
16
17
