14 CIPPATRICE/SMINUZZATRICE DA 3 POLLICI
ASSISTENZA E MANUTENZIONE
Prima di isPezionare la macchina o effettuarvi lavori di manutenzione, sPegnere l’alimentazione e assicurarsi
che tutte le Parti mobili siano comPletamente ferme.
AVVERTENZA
5.2 ManutenZIOne Delle laMe Della
CIPPatRICe
Le lame di cippatura sono affilate. Prestare attenzione
quando si lavora sulla macchina, per evitare lesioni.
aVVeRtenZa
5.4 affIlatuRa Delle laMe
5.3 RIMOZIOne Delle laMe Della
CIPPatRICe
Vedere la Figura 5.1.
1. Capovolgere la porta/protezione di scarico (1). Per i
modelli conformi alle norme Ce, rimuovere il gruppo
di scarico.
2. Rimuovere il bullone da 8 mm x 22 mm (2) e il dado
flangiato (3) che tengono lo schermo della sminuzzatrice
(4) sul fondo del telaio. tirare lo schermo di scarico in
fuori dalla parte inferiore e girare la parte superiore
verso il basso per rimuoverlo.
3. Rimuovere i due bulloni a testa esagonale da 8 mm x
16 mm (5) che fissano la lama della cippatrice al rotore.
Ripetere per la seconda lama.
4. esaminare le lame per verificare l’eventuale presenza
di incrinature o intaccature; sostituirle se sono presenti
incrinature. se non è possibile rimuovere le intaccature
affilando la lama, sostituirla. Per la manutenzione,
ordinare il kit lame 70738.
EINKERBUNG
GRÖSSER ALS
3 mm (1/8 ZOLL)
RISS
GRÖSSER ALS
3 mm (1/8 ZOLL)
GEBROCHENE
ECKE

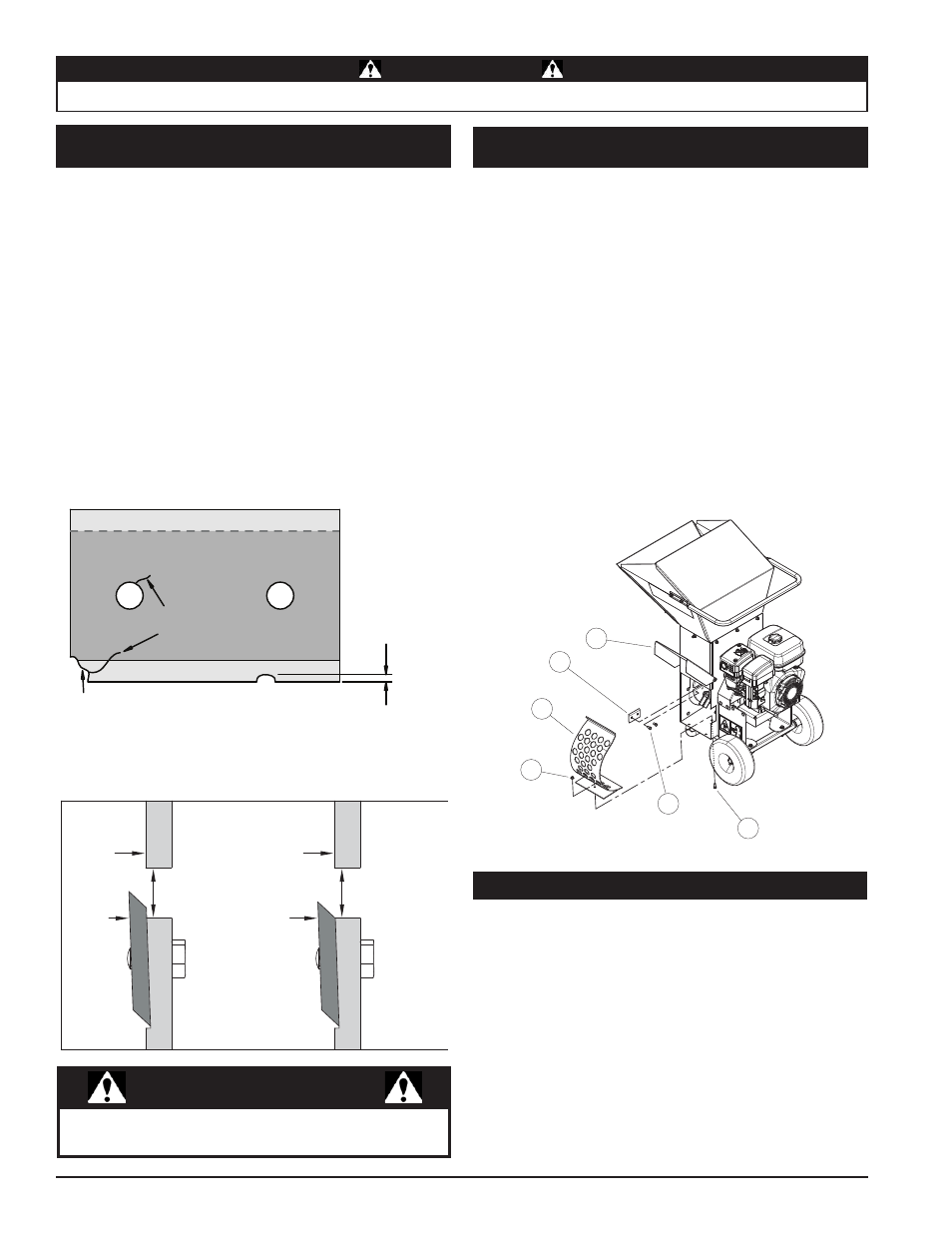

Figura 5.1, Rimozione e installazione della lama
HÄCKSELSCHLITZ
NEUES
MESSER
HÄCKSEL-
PLATTE
MESSER IST
ZU KURZ, MUSS
AUSGETAUSCHT
WERDEN
HÄCKSEL-
PLATTE
HÄCKSELSCHLITZ
1
2
3
4
5
6
Con l’uso, le lame della cippatrice si smussano, rendendo
difficile la cippatura e causando ulteriori sollecitazioni sulla
macchina. VeRIfICaRe Il fIlO Delle laMe OGnI
5 – 15 ORe DI funZIOnaMentO e affIlaRle Se
neCeSSaRIO.
Le lame devono essere affilate se:
• La macchina vibra notevolmente quando viene inserito del
materiale nella cippatrice.
• I rami di piccolo diametro non si autoalimentano.
• I trucioli vengono scaricati in modo disuniforme o presentano
code filiformi, soprattutto quando si cippano rami verdi.
Prima di affilare le lame di cippatura, controllare se ci sono danni
permanenti. Sostituire le lame se:
• Ci sono incrinature, angoli rotti o intaccature più grandi di 3
mm (vedere sotto).
• La base del bordo di taglia è usurata o deve essere riaffilata
in modo che non superi più l’incavo della cippatrice (vedere
sotto). Per la manutenzione, ordinare il kit lame 70738.
Le lame possono essere affilate su una rettificatrice da
banco o da un professionista. Per la manutenzione, ordinare
il kit lame 70738.
1. Mai affilare o molare le superfici di montaggio delle lame.
Ciò provoca l’arrotolamento del bordo e danni alla lama, con
conseguenti prestazioni insoddisfacenti di cippatura.
2. Rettificare nuovamente il bordo angolato delle lame di
cippatura a 45 gradi (Figura 5.2). accertarsi che sia utilizzato
qualche tipo di accessorio per tenere correttamente la lama
al corretto angolo.
3. Quando si esegue la rettifica, prestare attenzione a che la
lama non si surriscaldi e non cambi colore. Ciò rimuove le
proprietà ottenute con il trattamento termico a cui è stata
sottoposta la lama.
