CIPPATRICE/SMINUZZATRICE DA 13 CM 15
IT
ALIANO
ASSISTENZA E MANUTENZIONE
PRImA DI eSeGUIRe LAvORI DI ISPeZIONe O mANUteNZIONe A QUALSIASI PARte DeLLA mACCHINA, SPeGNeRe LA FONte DI ALImeNtAZIONe,
StACCARe IL CAvO DeLLA CANDeLA DI ACCeNSIONe e ASSICURARSI CHe tUtte Le PARtI mOBILI SIANO COmPLetAmeNte FeRme.
AVVerTeNzA
Rimuovere lo sportello di scarico e il vaglio di scarico. 1.
Rimuovere la copertura di accesso sul lato posteriore. 2.
Lavorare con un albero del coltello alla volta. Rimuovere 3.
il bullone n. 10-24 e il dado dall’albero del coltello e dallo
scarico. Non riutilizzare.
Utilizzando un martello e un punzone, guidare l’albero
4.
del coltello attraverso il foro di accesso sul retro della
macchina.
Rimuovere i distanziatori e i coltelli della sminuzzatrice.
5.
Prestare attenzione a tenere traccia dell’ordine in cui
i distanziatori sono stati installati sugli alberi in modo
che possano essere riportati alle posizioni originali. Se i
distanziatori e i coltelli non sono installati correttamente,
il rotore è sbilanciato e non ha una corretta azione di
trinciatura.
Invertire o riposizionare i coltelli e rimontarli sul rotore.
6.
Installare un nuovo bullone n. 10-24 e un dado attraverso
il distanziatore e l’albero. Serrare a 48 Nm.
Ripetere per gli alberi restanti.
7.
Riposizionare il coperchio di accesso posteriore, vaglio 8.
di scarico e lo sportello di scarico. Serrare tutti i bulloni
da 8 mm a 22,7 Nm.
Controllare lo stato delle cinghie di trasmissione ogni anno
o dopo ogni 50 ore di funzionamento, a seconda del limite
che si raggiunge prima. Sostituire la cinghia se incrinata,
sfrangiata o usurata. Per sostituire la cinghia, procedere
come segue:
Rimuovere lo schermo e l’albero della PtO dal trattore e 1.
scollegare la macchina dall’attacco del treppiede.

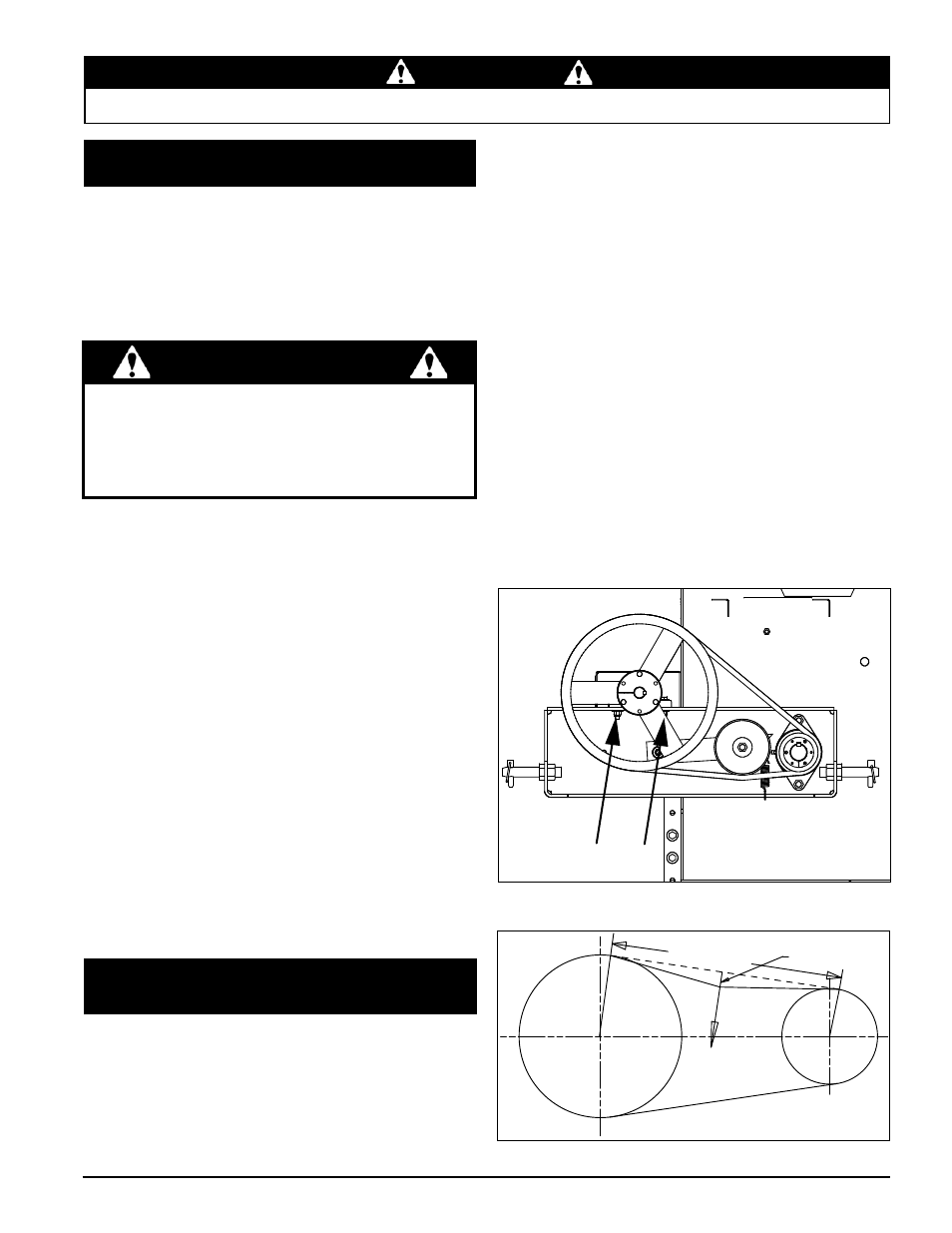

Figura 5.4, Tensione della cinghia
5.8 sOsTITUzIONe deI cOLTeLLI deLLA
sMINUzzATrIce
5.9 sOsTITUzIONe deLLA cINGHIA dI
TrAsMIssIONe (MOdeLLI pTO)
Lunghezza tratto
Forza 9 Kg
Deflessione 11 mm
I coltelli con lama dentata della sminuzzatrice sono realizzati
per garantire una lunga durata e per assicurarne la
sostituzione una volta persa l’affilatura necessaria. Assicurarsi
che i coltelli e gli spaziatori sino installati correttamente per
mantenere l’equilibrio del rotore.
Fare riferimento al manuale dei pezzi per un kit di coltelli per
sminuzzatrice. Per rimuovere il coltelli o installare un nuovo
kit sminuzzatrice, procedere come segue.
Il bordo serrato dei coltelli della sminuzzatrice deve avere
la stessa direzione del bordo di taglio delle lame della
cippatrice. Non riutilizzare dado 10-24 e bullone. Non
riutilizzare alberi o distanziali che mostrino segni evidenti
di usura o uso scorretto. Durante la riparazione montare
sempre pezzi nuovi.
AVVerTeNzA
Rimuovendo i due dadi da 8 mm, scollegare lo schermo 2.
rotondo collegato alla protezione della cinghia che copre
l'albero della PtO.
Rimuovere l’albero della PtO allentando le due viti di
3.
fermo ed estraendo l’albero dal corpo della cippatrice.
Allentare i bulloni che fissano i cuscinetti di supporto
4.
dell’albero secondario al corpo della cippatrice (vedere
nel seguito).
Fare scivolare l’albero secondario verso il telaio e
5.
rimuovere la cinghia dalle pulegge.
Installare la nuova cinghia e accertarsi che le pulegge
6.
siano allineate. In caso contrario, regolare le pulegge.
Fare scivolare l’albero secondario allontanandolo dal
7.
telaio fino a quando la deflessione della cinghia è 11 mm
quando un carico di 9 kg è posto contro la cinghia (Figura
5.4). Accertarsi che l’albero secondario sia allineato
parallelamente all’albero del rotore prima di serrare i
bulloni che fissano i cuscinetti di supporto al telaio della
cippatrice.
Reinstallare le protezioni e gli schermi della cinghia.
8.
Installare l’albero della PtO e serrare le due viti di fermo.
Installare lo schermo della pto.
Figura 5.3, Bulloni dell’albero secondario
