CIPPATRICE/SMINUZZATRICE DA 13 CM 8
Sezione
3

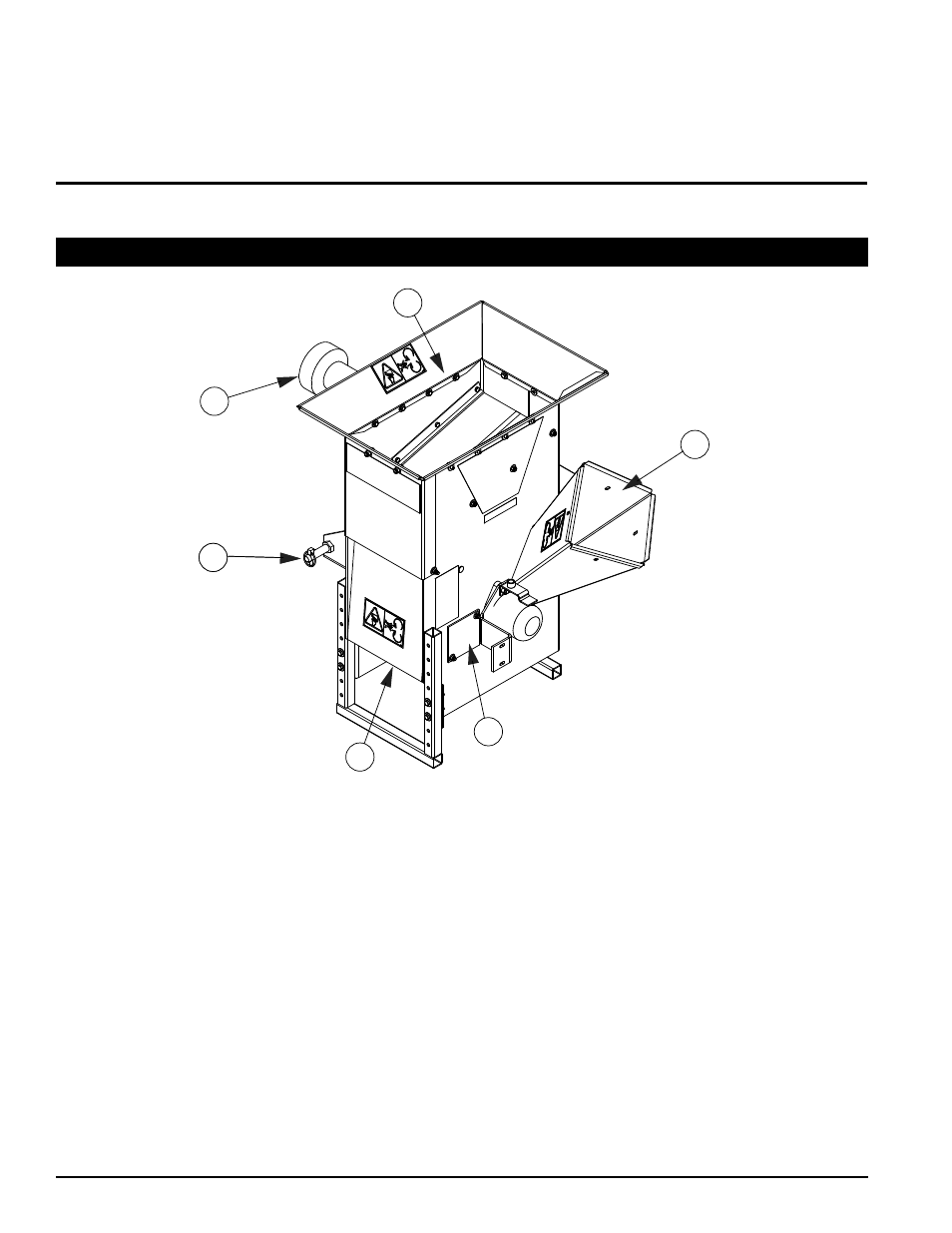

fUNzIONI e cONTrOLLI
5. cANALe deLLA sMINUzzATrIce
I materiali da sminuzzare sono fatti passare attraverso il canale
della sminuzzatrice fino ai coltelli della sminuzzatrice.
2. cANALe deLLA cIppATrIce
I materiali da cippare sono fatti passare attraverso il canale
della cippatrice fino alle lame della cippatrice.
6. cOLLeGAMeNTI deL TreppIede
montare la cippatrice/sminuzzatrice sul trattore. Collegare
direttamente al trattore per la categoria 1. La categoria 0
potrebbe richiedere perni da 16 mm. Un kit di boccole deve
essere installato sui collegamenti del treppiede per attacchi
di categoria 2.
4. ALBerO deLLA pTO
Collega la PtO del trattore all’albero di trasmissione della
cippatrice/sminuzzatrice. evitare un angolo maggiore di
15 gradi verso l’alto o verso il basso quando la macchina è
in uso.
La comprensione del funzionamento della macchina consentirà di ottenere i migliori risultati quando si utilizza la macchina. Le
seguenti descrizioni definiscono le funzioni e i controlli della macchina.
3.1 MOdeLLO pTO
1. cOperTUrA deLL’AccessO ALLe LAMe
Rimuovere questa copertura per accedere alle lame della
cippatrice.
3. spOrTeLLO dI scArIcO
I materiali sminuzzati e cippati escono attraverso lo sportello
di scarico verso il terreno.
