CIPPATRICE/SMINUZZATRICE DA 13 CM 7
IT
ALIANO
ASSEMBLAGGIO
2.4 cOLLeGAMeNTO deLLA LINeA
dI TrAsMIssIONe deLLA pTO (MOdeLLI
pTO)
2.7 rIeMpIMeNTO deL serBATOIO deL
cArBUrANTe
Utilizzare solo i tipi di carburante raccomandati nel manuale
utente del motore.
Per aggiungere carburante:
Arrestare il motore, attendere che tutte le parti si fermino 1.
e staccare il cavo dell’accensione. Rimuovere la chiave
dall’interruttore. Lasciar raffreddare il motore e la marmitta
per almeno tre minuti.
Pulire la zona intorno al tappo del serbatoio e rimuovere 2.
il tappo.
Utilizzando un imbuto pulito, riempire il serbatoio del 3.
carburante fino a 2,5 cm sotto il fondo del collo di
riempimento per lasciare spazio all’espansione del
carburante. Assicurare il tappo del serbatoio e pulire
eventuali residui di benzina fuoriuscita.
AVVerTeNzA
I carburanti benzina e diesel sono altamente
infiammabili e i loro vapori sono esplosivi. Per
evitare lesioni personali o danni alle cose:
Conservare il carburante solo in contenitori
omologati, in edifici ventilati e non abitati, lontani
da scintille e fiamme. Si consiglia un contenitore con una
capacità di non oltre 8 litri con un becco erogatore. Non
riempire il contenitore di carburante mentre il motore è in
moto o è rovente, poiché il carburante erogato potrebbe
incendiarsi se dovesse entrare a contatto con parti roventi
o con le scintille dell’accensione. non avviare il motore
nei pressi di carburante fuoriuscito. Non utilizzare mai il
carburante come agente detergente. NON mISCeLARe
L’OLIO CON IL CARBURANte.
2.5 AGGIUNTA dI OLIO
2.6 INsTALLAzIONe deLLA BATTerIA
Controllare il livello dell'olio e, se necessario, riempire
il basamento del motore con la quantità di olio del tipo
specificato nel manuale utente del motore.
AVVerTeNzA
Per evitare scintille e una possibile esplosione dovuta a
corto circuito, non toccare il morsetto positivo (+) della
batteria e qualsiasi altra parte metallica circostante con
strumenti, gioielli o altri oggetti in metallo. Quando si
installano i cavi della batteria, connettere il cavo positivo
(+) per primo e il cavo negativo (-) per ultimo.
2.4.1 cONTrOLLO deLLA LUNGHezzA deLLA
LINeA dI TrAsMIssIONe deLLA pTO
Collegare la cippatrice al trattore mediante un treppiede. 1.
Verificare che la linea di trasmissione della pto fornita con 2.
la macchina sia della lunghezza appropriata per il trattore.
Regolare l'altezza della cippatrice verso l'alto e verso il basso
e misurare la distanza più breve e più lunga tra l'albero del
rotore della cippatrice e la pto del trattore.
La linea di trasmissione della PtO ha un'estensione massima
3.
di 62,20 cm con una sovrapposizione di 16,33 cm. Se la
distanza più lunga è superiore a 62,20 cm, contattare il
rivenditore per una linea di trasmissione più lunga.
La linea di trasmissione della pto ha una compressione
4.
minima di 46 cm. Se la distanza più breve è inferiore a
questo valore, tagliarla per adattarla come indicato nella
sezione 2.4.2.

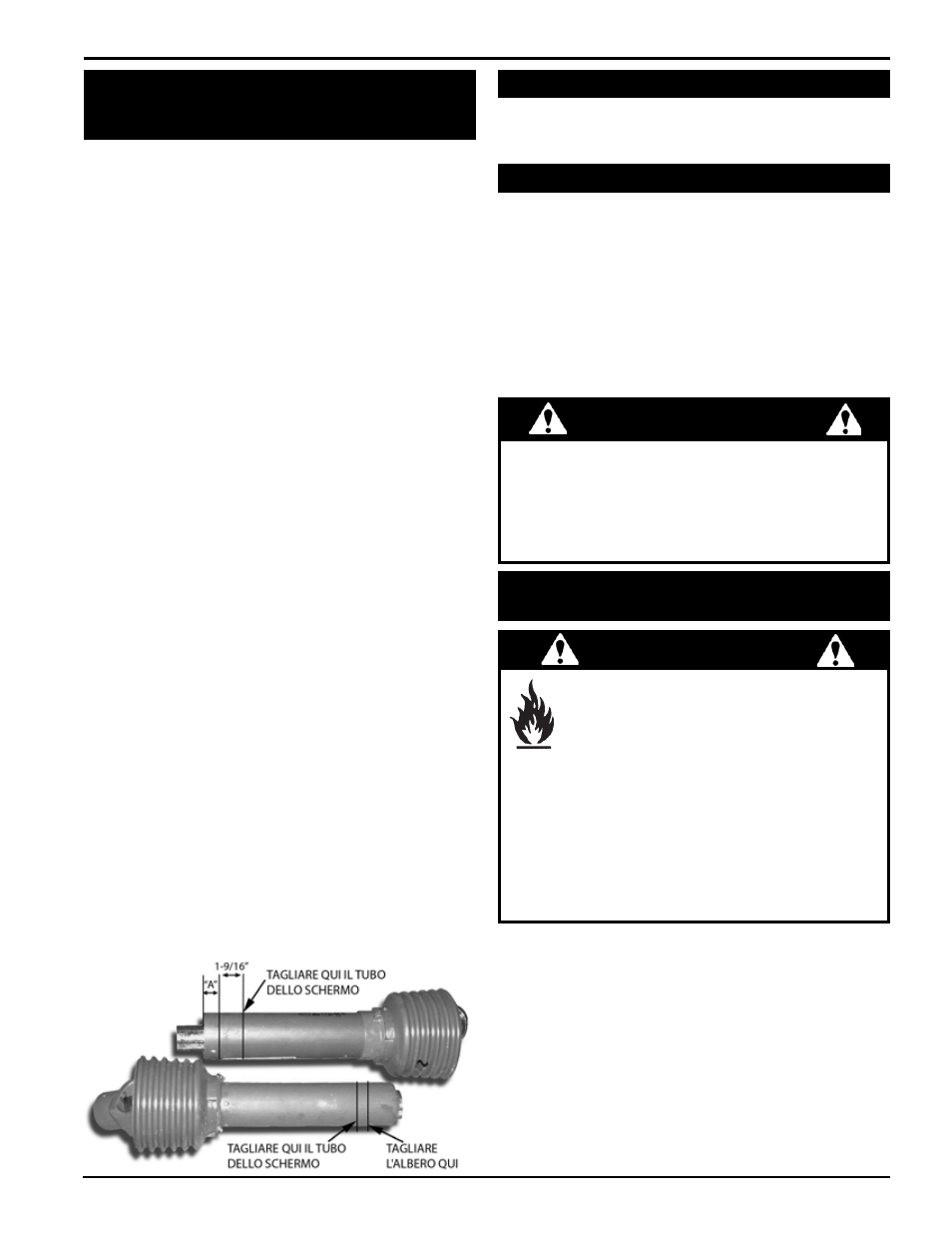

2.4.2 rIdUzIONe deLLA LINeA dI TrAsMIssIONe
deLLA pTO
Dividere la linea di trasmissione in due pezzi. Collegare 5.
un'estremità alla PtO del trattore e l'altra all'albero del rotore
della cippatrice. Allineare le due metà in posizione parallela
l'una a l'altra.
misurare la distanza dall'estremità di un tubo della linea di
6.
trasmissione al fondo dello schermo all'estremità dell'altra
metà della linea di trasmissione (dimensione A nel seguito).
misurare e contrassegnare il tubo della linea di trasmissione
verso l'interno di 4,0 cm dalla dimensione A.
tagliare il tubo dello schermo nella posizione
7.
contrassegnata.
Utilizzando il pezzo tagliato del tubo dello schermo come
8.
misura, posizionare il pezzo tagliato contro l'estremità
dell'albero. Contrassegnare e tagliare l'albero.
Utilizzando il pezzo tagliato del tubo dello schermo come
9.
misura, contrassegnare e tagliare il tubo sull'altra metà della
linea di trasmissione e poi tagliare l'albero.
Limare entrambe le estremità dell'albero e riposizionare
10.
contemporaneamente le due metà.
2.4.3 cOLLeGAMeNTO deLLA LINeA dI
TrAsMIssIONe deLLA pTO
Una volta verificata la corretta lunghezza della linea di 11.
trasmissione del trattore, collegarla all'albero del rotore della
cippatrice utilizzando il perno e le due viti di arresto presenti
nel kit dell'utente.
Collegare l'estremità opposta dell'albero della PtO al
12.
trattore.
Avrete bisogno di acquistare una batteria. Scegli una batteria
che soddisfa o supera le specifiche del costruttore del
motore. Consultare il manuale o rivenditore autorizzato vostro
proprietario del motore specifiche per i dettagli.
Per installare la batteria:
Aprire la scatola della batteria e inserire la batteria nella scatola
della batteria.
Collegare il positivo (rosso) del cavo della batteria dal motore
al polo positivo (+) della batteria.
Collegare il negativo (nero) del cavo della batteria dal motore
al negativo (-) della batteria.
Fissare il coperchio del vano batteria con la cinghia.
