CIPPATRICE/SMINUZZATRICE DA 13 CM 6
Sezione

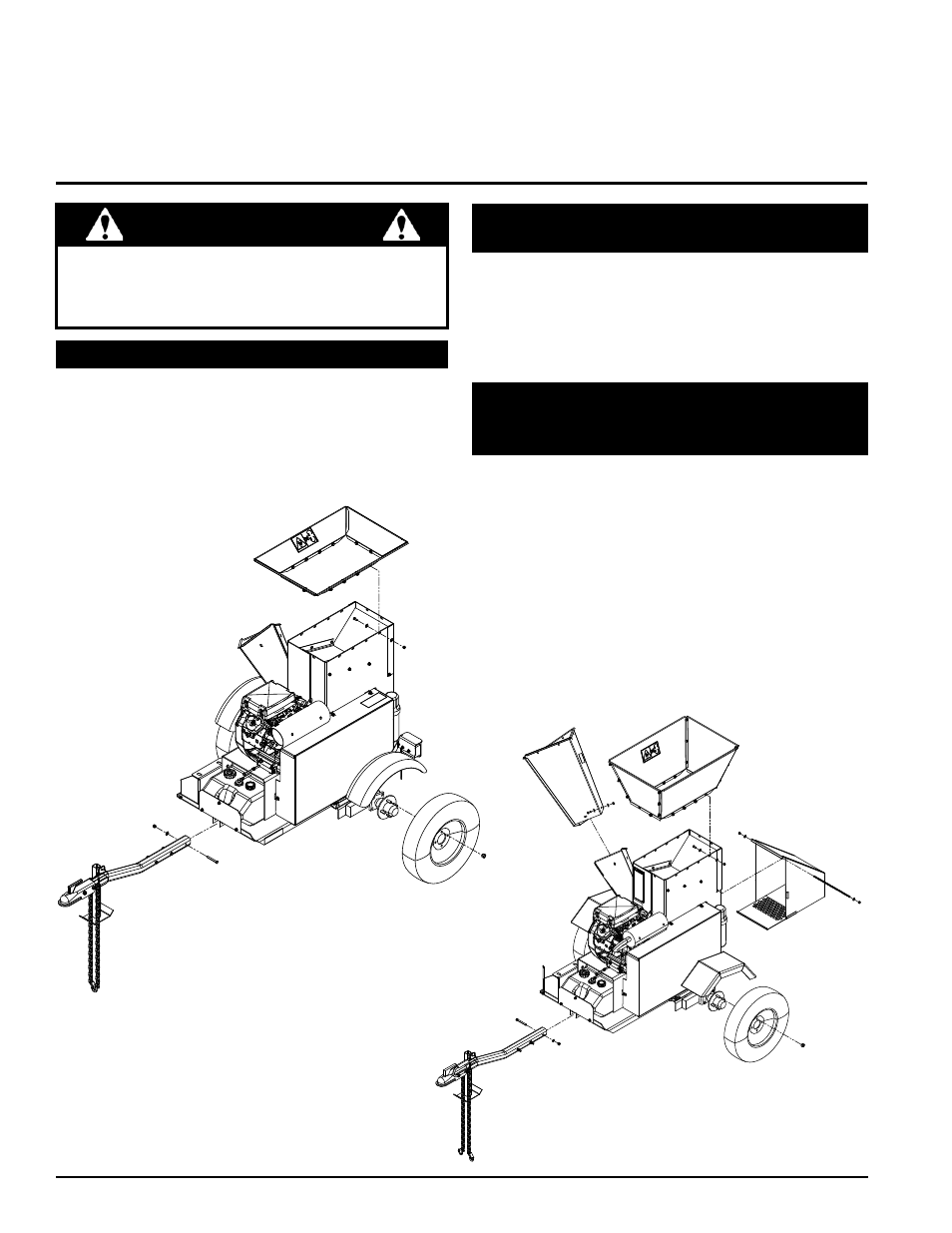

Collocare il gruppo tramoggia al di sopra del telaio della 1.
sminuzzatrice. Le linguette sul fondo della tramoggia vanno
collocate all’interno del telaio della sminuzzatrice.
Fissare con undici (11) bulloni esagonali da 8 mm x
2.
19 mm, rondelle da 8 mm e controdadi da 8 mm. Inserire
i bulloni dall’interno della tramoggia.
Installare cerchioni e ruote sul telaio del rimorchio 1.
utilizzando i bulloni delle ruote forniti.
Inserire l’attacco del rimorchio nella traccia sul fondo del
2.
telaio del rimorchio e fissare con tre bulloni, rondelle e
dadi da 9 mm. Serrare a 46,7 Nm.
2
AsseMBLAGGIO
2.1 INsTALLAzIONe deLLA TrAMOGGIA
AVVerTeNzA
Se bulloni o dadi cadono nella macchina, assicurarsi di
rimuoverli prima di avviare la macchina. Rimuovere gli
oggetti dall’area di taglio, staccando il vaglio di scarico.
2.2 INsTALLAzIONe deLLe rUOTe
(MOdeLLI TrAINABILI)
2.3 INsTALLAzIONe deLL’esTeNsIONe
deL cANALe e deLLO spOrTeLLO dI
scArIcO (MOdeLLI eUrOpeI TrAINABILI)
MOdeLLO TrAINABILe per
GLI sTATI UNITI
MOdeLLO eUrOpeO TrAINABILe
Collegare l’estensione del canale al canale della cippatrice 1.
con quattro (4) bulloni esadecimali da 8 mm x 19 mm,
rondelle da 8 mm e controdadi da 8 mm. Inserire i bulloni
dall’interno della tramoggia.
tenere in posizione lo sportello di scarico sul retro della
2.
macchine e spingere l’asta del perno attraverso il telaio
della macchina e sotto il bordo dello sportello.
Fissare l’asta del perno con due (2) dadi autobloccanti da
3.
8 mm e rondelle piatte da 8 mm.
