CIPPATRICE DA 11 CM 20
ASSISTENZA E MANUTENZIONE
pRIMa DI ESEGUIRE LaVoRI DI ISpEZIonE o ManUtEnZIonE a QUaLSIaSI paRtE DELLa MaCCHIna, SpEGnERE La FontE DI aLIMEntaZIonE,
StaCCaRE IL CaVo DELLa CanDELa DI aCCEnSIonE E aSSICURaRSI CHE tUttE LE paRtI MoBILI SIano CoMpLEtaMEntE FERME.
AVVerTeNzA
CINGHIA dI TrAsMIssIONe pOsTerIOre
Spostare la leva di innesto in posizione RELEaSE 1.
(Rilascio).
Disinnestare la pto e spegnere il motore del trattore.
2.
Rimuovere l’albero della pto dal trattore e scollegare 3.
dall’attacco del treppiede.
Rimuovere lo schermo della cinghia anteriore rimuovendo
4.
gli otto bulloni da 0,8 cm x 1,9 cm e rondelle che fissano
lo schermo all'alloggiamento della cippatrice.
allentare il bullone ad occhio per ridurre la tensione sulla
5.
cinghia (Figura 5.6).
Rimuovere il bullone esagonale da 1,0 cm x 8,9 cm,
6.
la rondella e il dado che fissano la puleggia folle alla
saldatura della puleggia. Rimuovere la puleggia folle.
Rimuovere il bullone esagonale da 1,0 cm x 10 cm,
7.
le rondelle, i distanziatori e il dado autobloccante che
fissano la saldatura della puleggia all'alloggiamento della
cippatrice. Spostare la saldatura della puleggia fuori dal
percorso.
Rimuovere la cinghia precedente e installare la nuova
8.
cinghia.
Ricollegare la saldatura della puleggia all'alloggiamento
9.
della cippatrice.
Ricollegare la puleggia folle alla saldatura della
10.
puleggia.
Serrare il bullone ad occhio fino a quando la deflessione
11.
della cinghia è 1,1 cm quando un carico di 20 kg è posto
contro la cinghia.
Reinstallare lo schermo della cinghia anteriore utilizzando
12.
otto bulloni e rondelle da 0,8 cm x 1,9 cm.

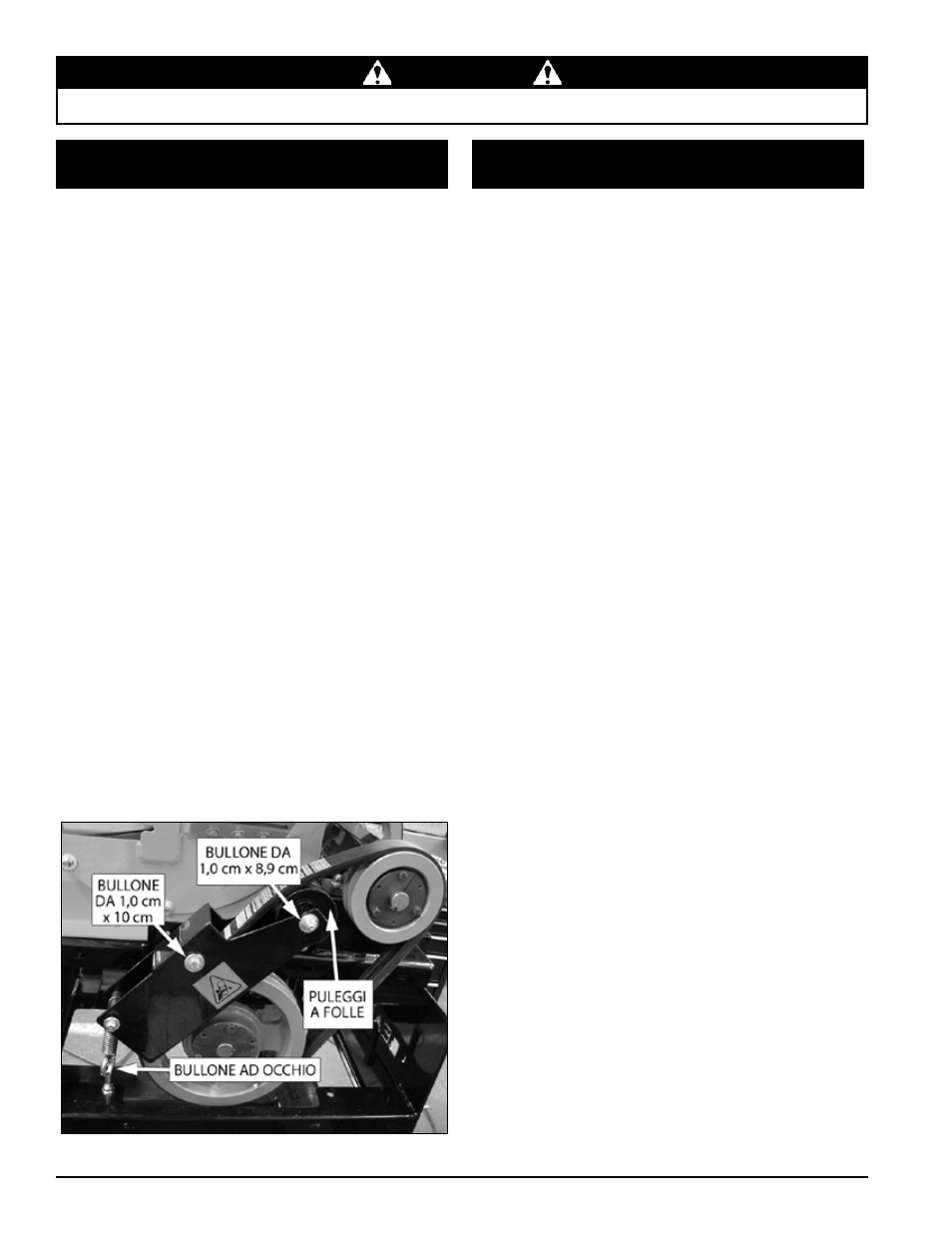

Figura 5.6 sostituzione della cinghia di trasmissione posteriore
5.10.1 MOdeLLI A MOTOre
rIMOzIONe deI CUsCINeTTI preCedeNTI
1. portare la leva di innesto della cippatrice in posizione
StaRt (avvio).
2. Spegnere il motore.
3. Scollegare i cavi della batteria (modelli con avvio
elettrico).
4. Rimuovere la protezione della cinghia rimuovendo i bulloni
da 0,8 cm.
5. Rimuovere la puleggia folle.
6. portare la leva di innesto in posizione CHIppInG
(Cippatura).
7. per il modello CH45342, sarà necessario rimuovere la
guida della cinghia. a tal fine, rimuovere il bullone da
1,3 cm che collega la guida della cinghia al cuscinetto del
rotore e il bullone da 0,8 cm che collega la guida della
cinghia al motore.
8. Rimuovere la cinghia.
9. per rimuovere la puleggia del rotore, eseguire quanto
segue:
9a. Rimuovere i tre bulloni che fissano la puleggia del
rotore all'albero del rotore.
9b. Reinstallare i bulloni nel secondo set di fori. Serrare
gradualmente i bulloni in modo uniforme per spingere
la puleggia all'esterno dell'albero del rotore.
10. per rimuovere il cuscinetto anteriore, eseguire quanto
segue:
10a. Rimuovere l'anello a scatto.
10b. allentare le viti di fermo che fissano il cuscinetto
anteriore all'albero del rotore.
10c. Rimuovere i due bulloni da trasporto da 1,3 cm x
3,8 cm e i dadi a blocco centrale da 1,3 cm che
fissano il cuscinetto anteriore all'alloggiamento della
cippatrice.
10d. Fare scivolare il cuscinetto anteriore al di fuori
dell'albero del rotore.
10e. Rimuovere il secondo anello a scatto.
11. per rimuovere il cuscinetto posteriore, eseguire quanto
segue:
11a. Rimuovere i sette dadi autobloccanti da 0,8 cm
e le rondelle che fissano la copertura del disco
all’alloggiamento della cippatrice. Rimuovere la
copertura del disco.
11b. allentare le viti di fermo che fissano il cuscinetto
posteriore all'albero del rotore.
11c. Rimuovere i due bulloni da 1,3 cm x 3,8 cm e i dadi
a blocco centrale da 1,3 cm che fissano il cuscinetto
posteriore all'alloggiamento della cippatrice.
11d. Fare scivolare il disco della cippatrice al di fuori
dell'alloggiamento della cippatrice fino a quando
il cuscinetto scivola all'esterno dell'albero del
rotore.
5.9 sOsTITUzIONe deLLA CINGHIA dI
TrAsMIssIONe (seGUe)
5.10 sOsTITUzIONe deI CUsCINeTTI
deL rOTOre
