CIPPATRICE DA 11 CM 14
FUNZIONAMENTO

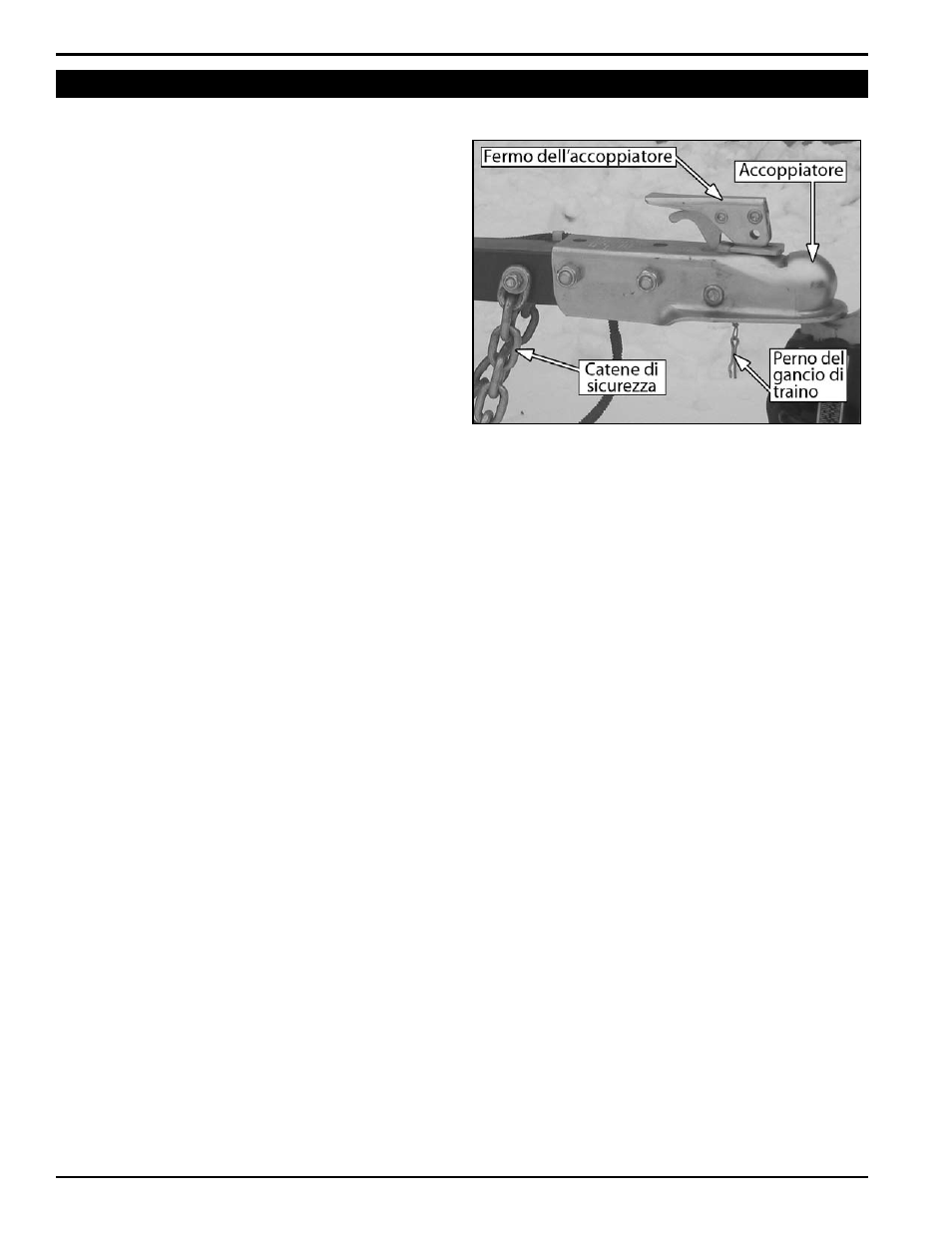

Figura 4.1 Attacco del rimorchio
La macchina è attentamente bilanciata. non sollevarla ad
altezze superiori a quelle necessarie per evitare il ribaltamento
della macchina. Fare riferimento alla Figura 4.1 quando si
aggancia e si sgancia la cippatrice.
COLLeGAMeNTO:
aprire il dispositivo di blocco dell’accoppiatore. 1.
Sollevare l’attacco rimorchio fino a quando l’accoppiatore 2.
si trovi al di sopra dell’altezza della sfera dell’attacco sul
veicolo trainante.
abbassare l'attacco del rimorchio fino a quando
3.
l'accoppiatore si inserisce completamente nella sfera
dell'attacco.
Chiudere il dispositivo di blocco dell’accoppiatore che
4.
fissa l’accoppiatore alla sfera dell’attacco.
Installare il perno dell’attacco attraverso il dispositivo di
5.
blocco dell’accoppiatore.
Incrociare le catene di sicurezza sotto l’attacco e
6.
collegarle al veicolo trainante.
Sollevare il supporto del martinetto e fissarlo all’attacco
7.
utilizzando un perno di attacco.
Collegare il cablaggio del rimorchio al veicolo trainante.
8.
Esaminare le luci del rimorchio per accertarsi che
funzionino correttamente.
sGANCIO:
Sganciare le catene di sicurezza (Figura 4.1) dal veicolo 1.
trainante. Bloccare le catene di sicurezza all’attacco per
evitare che interferiscano con la cippatura.
Rimuovere il perno dell’attacco dal dispositivo di blocco
2.
dell’accoppiatore.
Staccare l’accoppiatore e scollegare l’accoppiatore
3.
dell’attacco dalla sfera dell’attacco.
allontanare l’attacco della cippatrice dalla sfera dell’attacco
4.
e abbassare il supporto del martinetto. Fissare con un
perno dell’attacco.
4.7 COLLeGAMeNTO/sGANCIO deLLA CIppATrICe (MOdeLLO CH45390)
