CIPPATRICE DA 11 CM 16
ASSISTENZA E MANUTENZIONE
pRIMa DI ESEGUIRE LaVoRI DI ISpEZIonE o ManUtEnZIonE a QUaLSIaSI paRtE DELLa MaCCHIna, SpEGnERE La FontE DI aLIMEntaZIonE,
StaCCaRE IL CaVo DELLa CanDELa DI aCCEnSIonE E aSSICURaRSI CHE tUttE LE paRtI MoBILI SIano CoMpLEtaMEntE FERME.
AVVerTeNzA
Rimuovere il deflettore della cippatrice dall'alloggiamento 1.
della cippatrice rimuovendo i due bulloni da 1,0 cm x 14,0
cm fissando il cappuccio di scarico o un tubo di scarico
opzionale sull'alloggiamento della cippatrice e allentando i
dadi a flangia da 2,1 cm sui bulloni di saldatura. Rimuovere
il cappuccio di scarico o il tubo di scarico opzionale.
Installare il blocco del disco (Sezione 5.2). Il disco è ora
2.
contenuto per la rimozione delle lame. per accedere
alla lama restante, rimuovere il punzone o il cacciavite,
riposizionare il disco e riportare il punzone o il cacciavite
al foro di blocco del disco.
Rimuovere i due bulloni che sostengono la lama sul disco.
3.
È possibile riutilizzare gli attrezzi. Ripetere l’operazione
per la lama restante. Le lame hanno due fili ed è possibile
capovolgerle una volta prima di affilarle.
Esaminare le lame per verificare l’eventuale presenza di
4.
incrinature o intaccature. In caso di presenza di incrinature,
sostituire le lame. Sostituire la lame se non è possibile
rimuovere le intaccature per affilandole.

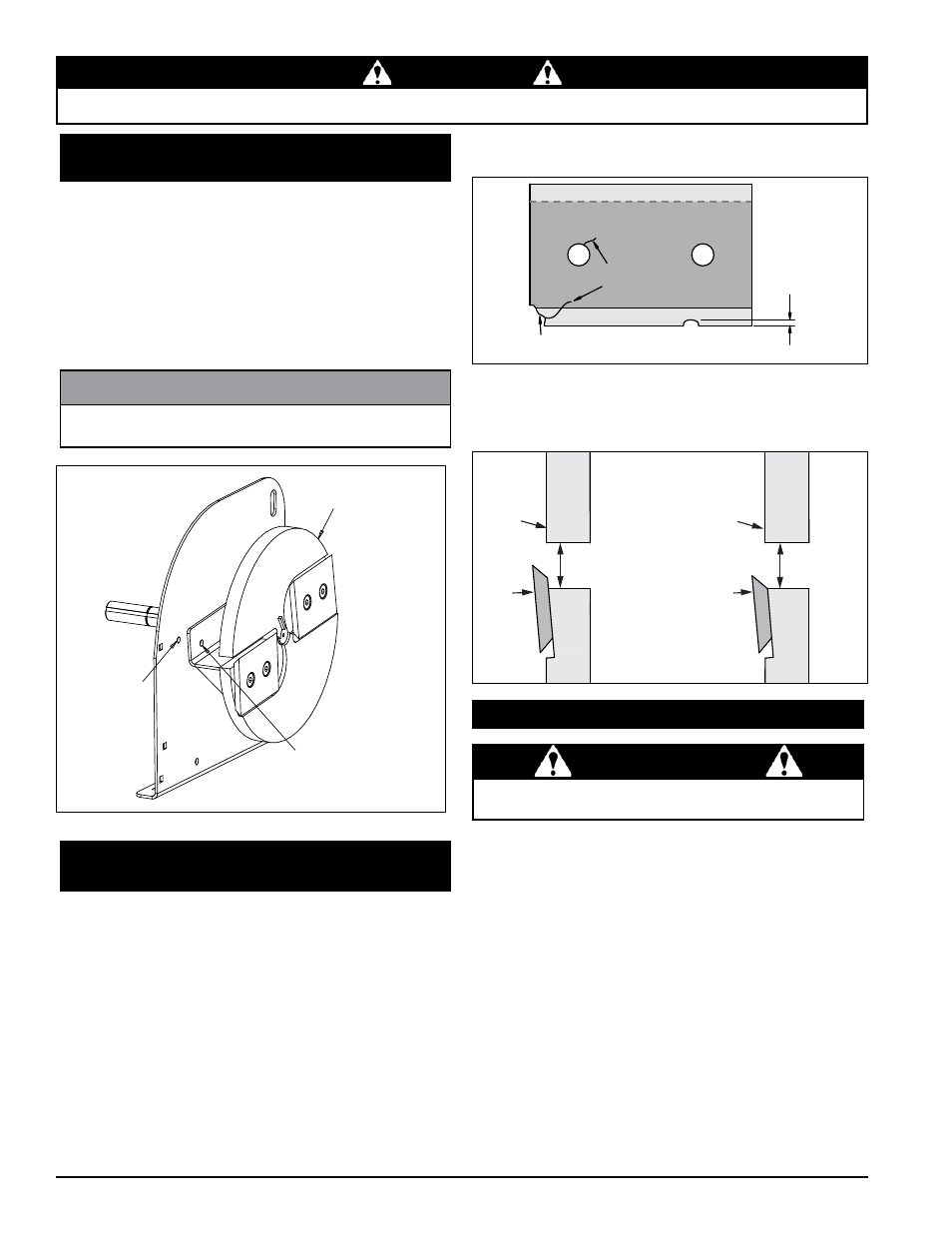

Quando si opera sul gruppo del disco, utilizzare sempre il
meccanismo di blocco (Figura 5.1). Seguire questa procedura
per installare il blocco del disco:
Rimuovere il deflettore della cippatrice. 1.
Ruotare il disco della cippatrice fino a quando il foro 2.
sulla paletta della cippatrice sia allineato col foro
sull'alloggiamento della cippatrice (Figura 5.1).
Installare un punzone o un cacciavite nei fori.
3.
DISCO DELLA
CIPPATRICE
FORO CORRISPONDENTE
SULLA PALETTA DEL DISCO
FORO DEL
BLOCCO
DEL DISCO
NOTA
È possibile utilizzare uno di due bulloni da 1,0 cm x 14,0 cm
dal deflettore della cippatrice per bloccare il disco.
5.2 INsTALLAzIONe deL BLOCCO deL
dIsCO
AVVerTeNzA
Le lame di cippatura sono taglienti! prestare attenzione
lavorando sulla macchina per evitare lesioni.
5.3 MANUTeNzIONe deLLe LAMe dI
CIppATUrA
5.4 rIMOzIONe deLLe LAMe
Le lame di cippatura potrebbero smussarsi, rendendo
difficile la cippatura e aggiungendo un ulteriore sforzo alla
macchina.
CONTrOLLAre CHe Le LAMe sIANO AffILATe OGNI
5-15 Ore dI LAVOrO e AffILArLe se NeCessArIO.
Le lame devono essere affilate se:
• La macchina vibra notevolmente quando viene inserito del
materiale nella cippatrice.
• I rami di piccolo diametro non si autoalimentano.
• I trucioli vengono scaricati in modo non uniforme o presentano
code filiformi, soprattutto quando si cippano rami verdi.
prima di affilare le lame di cippatura, controllare eventuali danni
permanenti. Sostituire la lama se:
• Ci sono incrinature, angoli rotti o tagli più grandi di 0,3 cm
(vedere sotto).
LAMA
NUOVA
SCANALATURA
DI CIPPATURA
SCANALATURA
DI CIPPATURA
DISCO DELLA
CIPPATRICE
DISCO DELLA
CIPPATRICE
LA LAMA È
TROPPO
CORTA, DEVE
ESSERE
SOSTITUITA
• La base del bordo di taglio è consumata o deve essere
riaffilata in modo che non superi più l’incavo della cippatrice
(vedere sotto).
INTACCATURA
SUPERIORE
A 0,3 cm
INCRINATURA
SUPERIORE
A 0,3 cm
ANGOLO
SPEZZATO
Figura 5.1 Blocco del disco
