CIPPATRICE DA 11 CM 8
MONTAGGIO

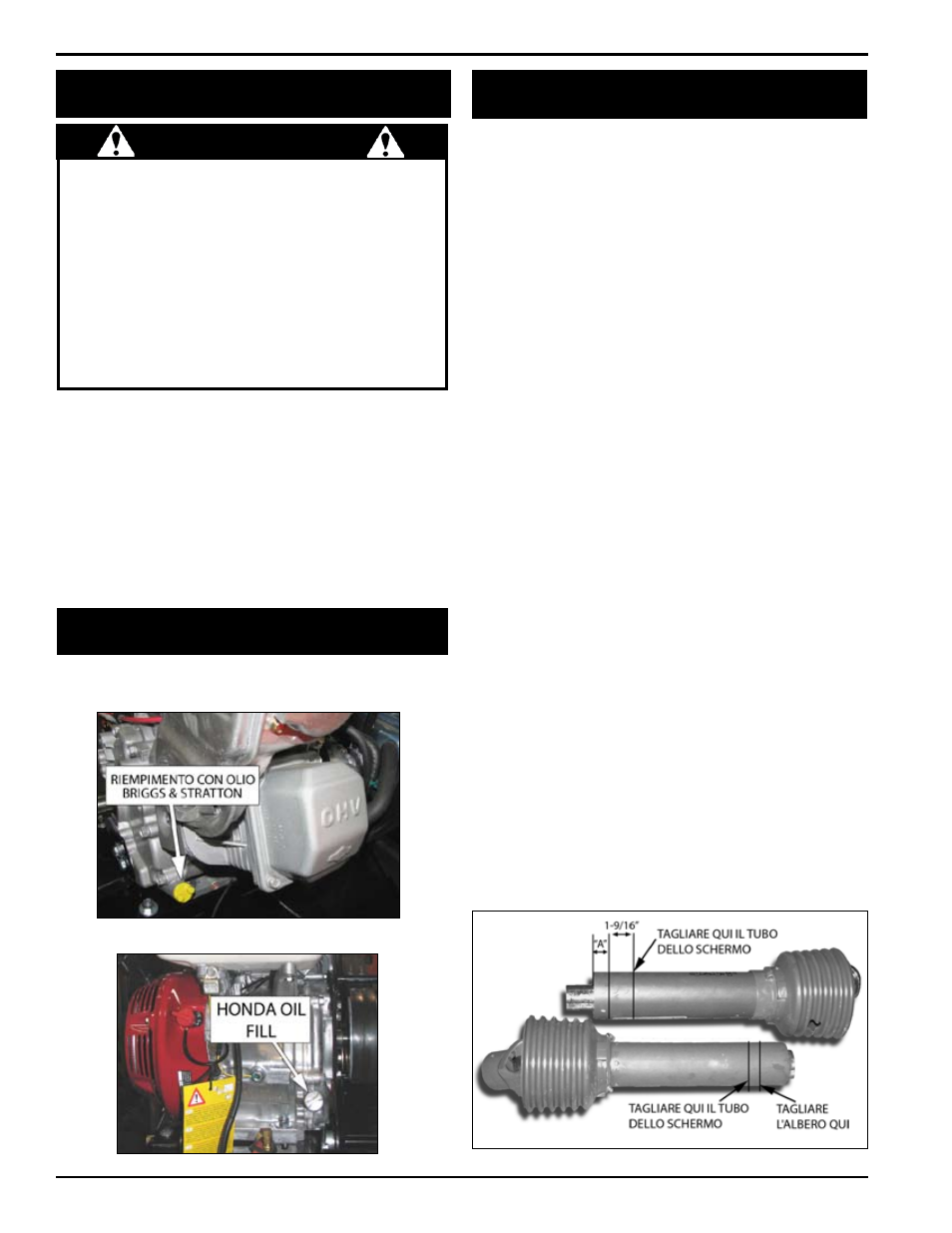

Figura 2.8, Riempimento con olio Briggs (ubicato
su ciascun lato del motore)
Figura 2.9 Riempimento con olio honda
2.7 CONTrOLLO deLL'OLIO MOTOre
(MOdeLLI A MOTOre)
2.8 CONNessIONe deLLA LINeA dI
TrAsMIssIONe deLLA pTO
2.6 rIeMpIMeNTO deL serBATOIO deL
CArBUrANTe (MOdeLLI A MOTOre)
Figura 2.10 Riduzione della linea di trasmissione
Controllare il livello dell'olio e, se necessario, riempire il
basamento del motore con la quantità di olio del tipo specificato
nel manuale utente del motore.
Utilizzare solo i tipi di carburante raccomandati nel manuale
utente del motore.
arrestare il motore, attendere che tutte le parti si fermino 1.
e staccare il cavo dell’accensione. Rimuovere la chiave
dall’interruttore. Lasciar raffreddare il motore e la marmitta per
almeno tre minuti.
pulire la zona intorno al tappo del serbatoio e rimuovere il
2.
tappo.
Utilizzando un imbuto pulito, riempire il serbatoio del carburante
3.
fino a 2,5 cm sotto il fondo del collo di riempimento per lasciare
spazio all’espansione del carburante. assicurare il tappo del
serbatoio e pulire eventuali residui di benzina fuoriuscita.
I carburanti benzina e diesel sono altamente infiammabili e
i loro vapori sono esplosivi. per evitare lesioni personali o
danni alle cose:
Conservare il carburante solo in contenitori omologati, in
edifici ventilati e non abitati, lontani da scintille e fiamme.
Si consiglia un contenitore con una capacità di non oltre
8 litri con un becco erogatore. non riempire il contenitore di
carburante mentre il motore è in moto o è rovente, poiché il
carburante erogato potrebbe incendiarsi se dovesse entrare
a contatto con parti roventi o con le scintille dell’accensione.
non avviare il motore nei pressi di carburante fuoriuscito.
non utilizzare mai il carburante come agente detergente.
non MISCELaRE L’oLIo Con IL CaRBURantE.
AVVerTeNzA 2.8.1 CONTrOLLO deLLA LUNGHezzA deLLA
LINeA dI TrAsMIssIONe deLLA pTO
Collegare la cippatrice al trattore mediante un attacco a tre 1.
punti.
Verificare che la linea di trasmissione della pto fornita con 2.
la macchina sia della lunghezza appropriata per il trattore.
Regolare l’altezza della cippatrice verso l’alto e verso il basso
e misurare la distanza più breve e più lunga tra l’albero del
rotore della cippatrice e la pto del trattore.
La linea di trasmissione della pto ha un’estensione massima 3.
di 77,2 cm (30.39”) con una sovrapposizione di 21,3 cm
(8,39”). La linea di trasmissione si adatta alla maggior parte
dei modelli. tuttavia, se la lunghezza del vostro modello e’
maggiore di 77,2 cm (30,39”) sara’ necessario acquistare una
linea di trasmissione pto più lunga.
La linea di trasmissione della pto ha una compressione 4.
minima di 56 cm (22,05”). Se la distanza più breve è inferiore
a questo valore, tagliarla per adattarla come indicato nella
sezione 2.8.2.
2.8.2 rIdUzIONe deLLA LINeA dI TrAsMIs-
sIONe deLLA pTO
Dividere la linea di trasmissione in due pezzi. Collegare 1.
un’estremità alla pto del trattore e l’altra all’albero del rotore
della cippatrice. allineare le due metà in posizione parallela
l’una a l’altra.
Misurare la distanza dall’estremità di un tubo della linea di 2.
trasmissione al fondo dello schermo all’estremità dell’altra
dell’altra metà della linea di trasmissione (dimensione a nella
Fig.2.10). Misurare e contrassegnare il tubo della linea di
trasmissione verso l’interno di 1-9/16” dalla dimensione a.
tagliare il tubo dello schermo nella posizione 3.
contrassegnata.
Utilizzando il pezzo tagliato del tubo dello schermo come 4.
misura, posizionare il pezzo tagliato contro l’estremità
dell’albero. Contrassegnare e tagliare l’albero.
Utilizzando il pezzo tagliato del tubo dello schermo come 5.
misura, contrassegnare e tagliare il tubo sull’altra metà della
linea di trasmissione e poi tagliare l’albero.
Limare entrambe le estremità dell’albero e riposizionare 6.
contemporaneamente le due metà.
2.8.3 COLLeGAMeNTO deLLA LINeA dI TrA-
sMIssIONe deLLA pTO
Una volta verificata la corretta lunghezza della linea di 1.
trasmissione del trattore, collegarla all’albero del rotore della
cippatrice utilizzando il perno e le due viti di arresto presenti
nel kit dell’utente.
Collegare l’estremità opposta dell’albero della pto al 2.
trattore.
