CIPPATRICE DA 11 CM
19
IT
ALIANO
ASSISTENZA E MANUTENZIONE
pRIMa DI ESEGUIRE LaVoRI DI ISpEZIonE o ManUtEnZIonE a QUaLSIaSI paRtE DELLa MaCCHIna, SpEGnERE La FontE DI aLIMEntaZIonE,
StaCCaRE IL CaVo DELLa CanDELa DI aCCEnSIonE E aSSICURaRSI CHE tUttE LE paRtI MoBILI SIano CoMpLEtaMEntE FERME.
AVVerTeNzA

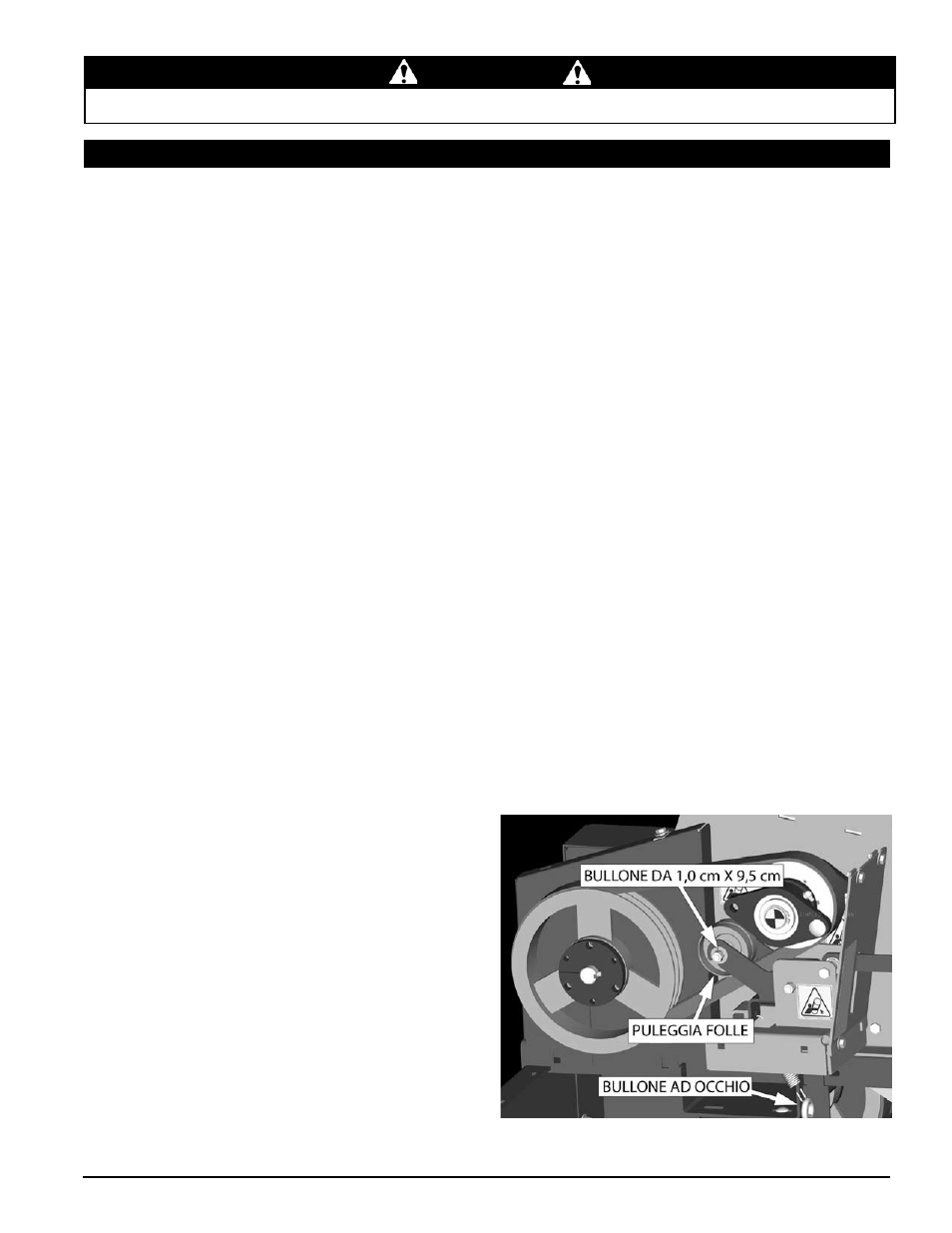

Figura 5.5 sostituzione della cinghia di trasmissione anteriore
5.9.1 MOdeLLI A MOTOre
portare la leva di innesto della cippatrice in posizione 1.
StaRt (avvio).
Spegnere il motore.
2.
Scollegare i cavi della batteria (modelli con avvio 3.
elettrico).
Rimuovere la protezione della cinghia rimuovendo i bulloni
4.
da 0,8 cm.
Rimuovere la puleggia folle.
5.
portare la leva di innesto della cippatrice in posizione 6.
CHIppInG (Cippatura).
allentare i quattro bulloni da trasporto che fissano la
7.
piastra del motore al rimorchio.
Localizzare i due bulloni da 0,8 cm x 7,6 cm e i dadi da
8.
0,8 cm ubicati sul lato della cippatrice tra il rimorchio e la
piastra del motore.
allentare entrambi i dadi a flangia da 0,8 cm.
9.
per rilasciare la tensione sulla cinghia, allentare entrambi i 10.
bulloni da 0,8 cm x 7,6 cm uniformemente e fare scivolare
il motore verso l'alloggiamento della cippatrice.
Rimuovere la cinghia precedente e installare la nuova
11.
cinghia. allentare la guida della cinghia se necessario.
Regolare la cinghia di trasmissione.
12.
posizionare la guida della cinghia a 0,3 cm sulla cinghia 13.
e serrare i bulloni.
portare la leva di innesto della cippatrice in posizione
14.
StaRt (avvio). Reinstallare la puleggia folle.
Reinstallare la protezione della cinghia.
15.
5.9.2 MOdeLLI pTO
CINGHIA dI TrAsMIssIONe ANTerIOre
Spostare la leva di innesto in posizione RELEaSE 1.
(Rilascio).
Disinnestare la pto e spegnere il motore del trattore.
2.
Rimuovere l’albero della pto dal trattore e scollegare 3.
dall’attacco del treppiede.
Rimuovere i quattro bulloni esagonali da 0,8 cm x 1,6 cm e
4.
i quattro bulloni esagonali da 0,8 cm x 1,9 cm che fissano
lo schermo della cinghia anteriore all'alloggiamento della
cippatrice. Rimuovere lo schermo e metterlo da parte.
Rimuovere il perno a scatto del cuscinetto anteriore.
5.
Quindi rimuovere i bulloni da 1,3 cm x 3,8 cm che
collegano il cuscinetto anteriore alla saldatura di sostegno
del cuscinetto.
5.9 sOsTITUzIONe deLLA CINGHIA dI TrAsMIssIONe
Rimuovere i quattro bulloni da trasporto da 1,0 cm x 6.
2,5 cm, le rondelle e i dadi autobloccanti che fissano la
saldatura di sostegno del cuscinetto sull'alloggiamento
della cippatrice. Rimuovere la saldatura di sostegno del
cuscinetto e metterla da parte.
allentare il bullone ad occhio per ridurre la tensione sulla
7.
cinghia (Figura 5.5).
Rimuovere il bullone esagonale da 1,0 cm x 9,5 cm, le
8.
rondelle e il dado autobloccante che fissano la puleggia
folle alla mensola della puleggia. Rimuovere la puleggia
folle.
Rimuovere la cinghia precedente e installare la nuova
9.
cinghia.
Ricollegare la puleggia folle alla mensola della
10.
puleggia.
Serrare il bullone ad occhio fino a quando la deflessione
11.
della cinghia è 1,1 cm quando un carico di 9 kg è posto
contro la cinghia (Figura 5.4).
Fare scivolare la saldatura di sostegno del cuscinetto
12.
sull'albero del rotore. Fissare la saldatura sull'alloggiamento
della cippatrice con quattro bulloni da trasporto, rondelle
e dadi autobloccanti da 1,0 cm x 2,5 cm. Collegare
il cuscinetto anteriore alla saldatura con due bulloni,
rondelle e dadi da 1,3 cm x 3,8 cm. Serrare i bulloni dei
cuscinetti a 163 nm.
Reinstallare l'anello di scatto del cuscinetto.
13.
Reinstallare lo schermo della cinghia anteriore utilizzando 14.
quattro bulloni esagonali da 0,8 cm x 1,6 cm, quattro
bulloni esagonali da 0,8 cm x 1,9 cm e otto rondelle piatte
da 0,8 cm.
