Echo Bear Cat CH911DH - Manuale (Pagina 13)

CIPPATRICE DA 23 CM 9
IT
ALIANO
Sezione

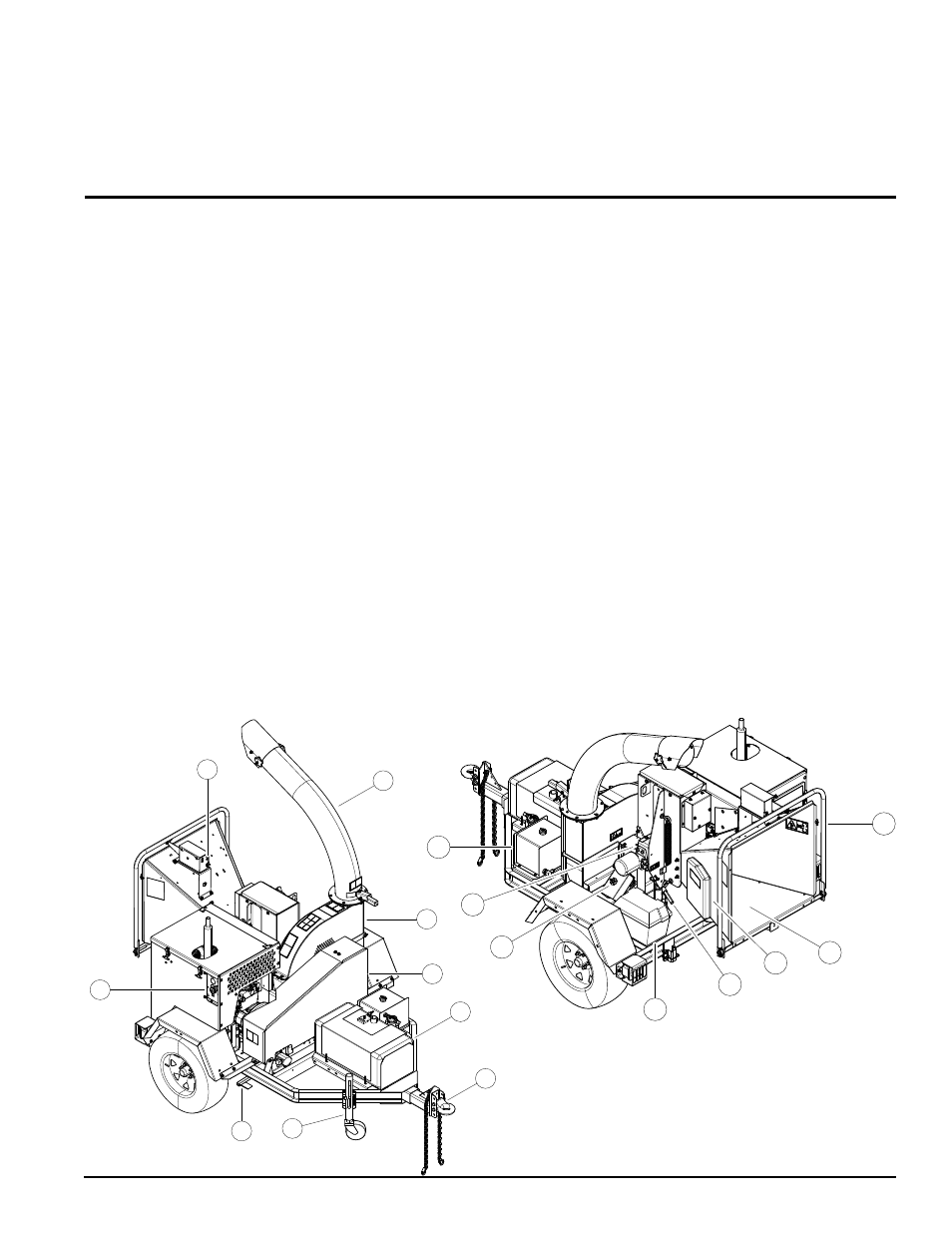

FUNZIONI E CONTROLLI
1. Canale convogliatore della cippatrice: convoglia i
materiali alle lame della cippatrice per il taglio.
2. Tubo di scarico: i materiali frammentati escono attraverso
questo tubo, regolabile a 360 gradi.
3. Copertura dell'accesso al rotore: si inclina per esporre
il rotore.
4. Schermo della cinghia di trasmissione: non rimuovere
mai lo schermo durante l'utilizzo.
5. Serbatoio del carburante: l'indicatore del livello di
carburante si trova nella parte superiore.
6. Gancio traino: utilizzare sempre le catene di sicurezza
durante il traino.
7. Martinetto rotante: tenere sempre in posizione
SOLLEVATA e lontano da terra quando è in movimento.
Quando è in funzione, collocare in posizione ABBASSATA
su una superficie piana. Ruotare la maniglia per alzare o
abbassare la ruota.
8. Vano batteria: utilizzare un gruppo di almeno 24
600 CCA.
9. Pedale di inserimento della cinghia: serve per
disinnestare la cinghia di trasmissione del gruppo
rotore.
3
10. Pannello di controllo: contiene l'interruttore a chiave,
il comando a gas, l'interruttore Murphy e gli indicatori di
stato.
11. Serbatoio del liquido idraulico: controllare il livello del
liquido idraulico prima di ogni utilizzo.
12. Spia del controller: quando la spia lampeggia in
verde, aumentare i giri/min. Il rullo di avanzamento può
essere spostato in avanti quando la spia del controller è
costantemente verde. Vedere la Sezione 6 per maggiori
informazioni.
13. Martinetto del rullo di avanzamento: utilizzare il
martinetto per sollevare il rullo di avanzamento al fine di
eseguire interventi di riparazione o manutenzione. Vedere
Sezione 5.7.
14. Contenitore manuali: utile per riporre i manuali.
15. Blocco e perno del disco: utilizzare il blocco per
bloccare il disco della cippatrice in posizione durante gli
interventi di manutenzione. Vedere Sezione 5.2.
16. Barra di controllo del rullo di avanzamento: Spostare la
barra di controllo del rullo di avanzamento per cominciare
a inserire materiali nella cippatrice.
17. Controllo della velocità del rullo di avanzamento:
ruotare in senso orario per aumentare la velocità del rullo
di avanzamento e in senso antiorario per diminuirla.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
