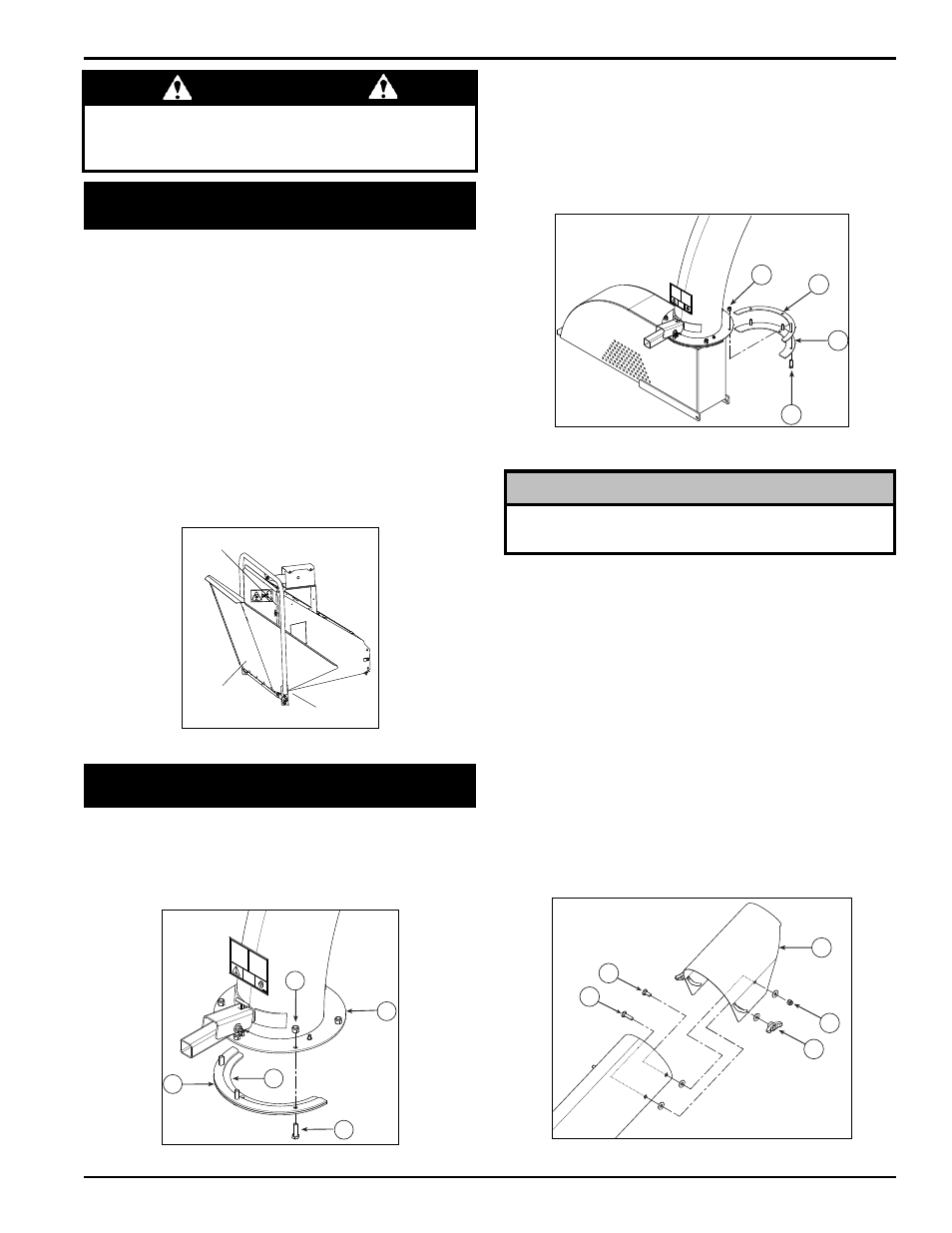

Echo Bear Cat CH911DH - Manuale (Pagina 11)

CIPPATRICE DA 23 CM 7
IT
ALIANO
MONTAGGIO
AVVERTENZA
Non azionare l'unità senza il canale convogliatore della
cippatrice correttamente installato. La rotazione delle lame
di taglio può causare gravi lesioni personali.
2.4 COLLEGAMENTO DEL VASSOIO DI
PROLUNGA
1. Inclinare il vassoio di prolunga verso l'alto, con il fondo
verso l'esterno (Figura 2.3) Fare scorrere i bordi del
vassoio di prolunga tra la cerniera di prolunga e i bordi
del canale convogliatore.
2. Inclinare verso il basso il vassoio di prolunga fino ad
appoggiarlo sul canale convogliatore in modo tale che i
bordi del primo tocchino la parte posteriore dei bordi del
secondo.
3. Inserire cinque bulloni da trasporto da 9 mm x 2,5 cm
(compresi nel kit dell'utente) attraverso il vassoio di
prolunga e il canale. Fissare i bulloni dal basso con
rondelle e dadi autobloccanti.
4. Attaccare la saldatura del supporto del canale convogliatore
al foro centrale del canale stesso usando il bullone già
inserito
BORDO DEL
VASSOIO DI
PROLUNGA CERNIERA
DI PROLUNGA
BORDO DEL CANALE
CONVOGLIATORE DELLA CIPPATRICE
Figura 2.3, Collegamento del vassoio di prolunga
2.5 COLLEGAMENTO DEL TUBO DI
SCARICO
Figura 2.4, Gruppo del tubo di scarico Figura 2.6, Ddeflettore tappo
Figura 2.5, Gruppo del tubo di scarico
Tenere i dadi quanto più serrati possibile, consentendo
nel contempo al tubo di scarico di ruotare liberamente.
NOTA
1. Fissare una fascetta (1) e un anello distanziatore (2)
alla base del tubo di scarico (3) mediante tre bulloni
3/8 x 1-1/4 di pollice (4) e dadi autobloccanti (5).
Serrare lasciando uno spazio di 1/16 di pollice per
facilitare il fissaggio alla flangia. Vedi Figura 2.4.
1
2
3
4
5
6
7
9
8
10
1
2
4
5
2. Fare scorrere il tubo sulla flangia di fissaggio situata
sul telaio della cippatrice. La fascetta (1) del tubo
di scarico deve scorrere sotto il labbro della flangia.
Serrare i bulloni e i dadi per fissarla.
3. Fissare la seconda metà dell’anello distanziatore (2)
e della fascetta (1) al tubo di scarico mediante 3/8 x
1-1/4 di pollice (4) e dadi autobloccanti (5).
4. Lubrificare il canale applicando del grasso
all’ingrassatore alla base del canale stesso. Fare
ruotare il canale e applicare il grasso finché il canale
non ruota liberamente.
5. Girare il tubo di 360 gradi e bloccarlo con la
spina di sicurezza per accertarsi che sia fissato
correttamente.
6. Fissare il deflettore (6) al tubo di scarico. Collegare
il deflettore con due bulloni da 3/8 X 1-1/2 di pollice
(7) inseriti nel foro inferiore del tubo di scarico,
introducendoli attraverso l’interno del tubo, la
rondella, il deflettore, la rondella e infine il pomello
(8).
7. Terminare di bullonare il deflettore al tubo con due
bulloni da 3/8 x 1 pollice (9) inseriti nel foro terminale
del tubo di scarico e fissare con rondelle e dadi
autobloccanti da 3/8 di pollice (10).
