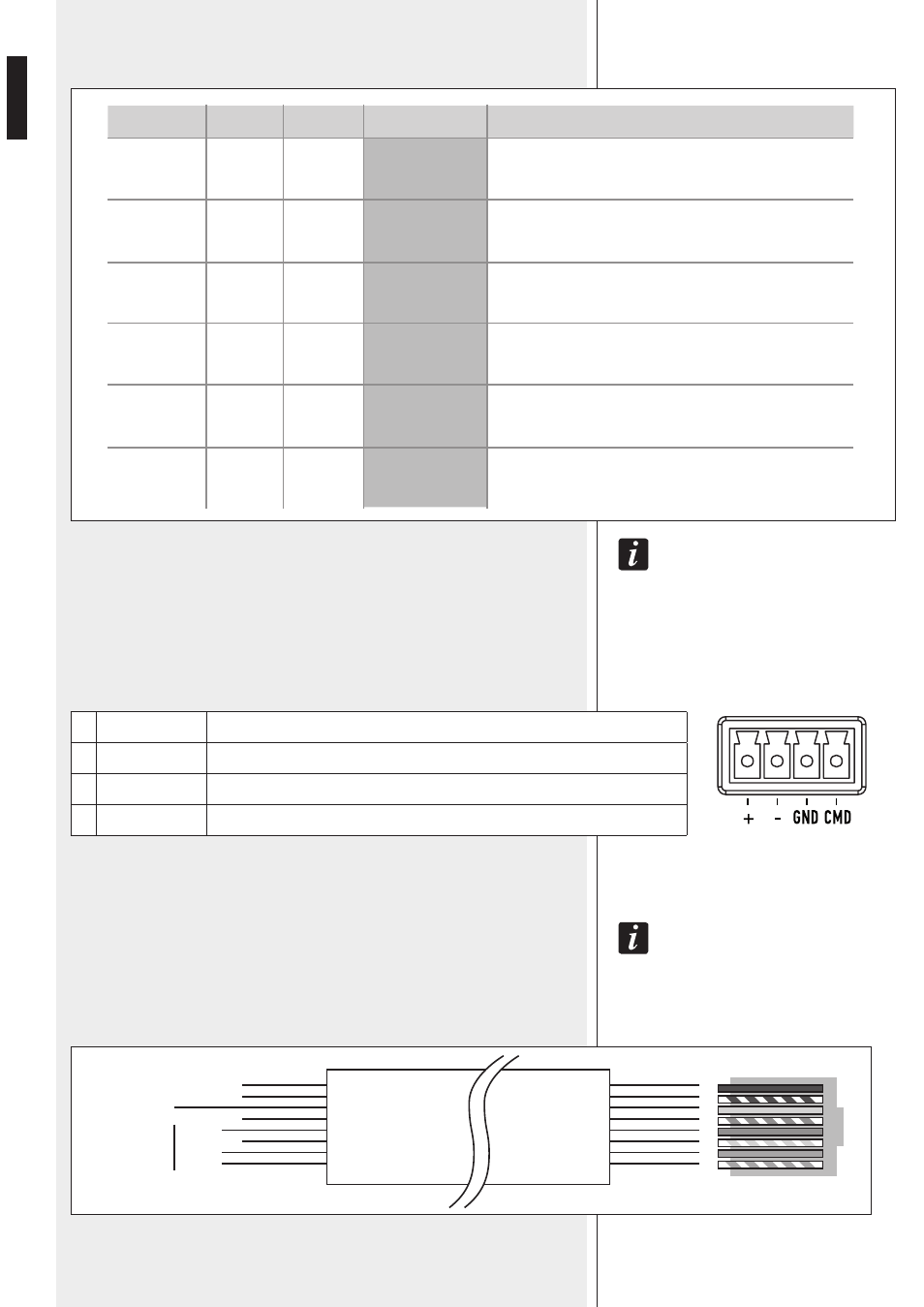

DIP 3 DIP 4 DIP 5 MODO ESEMPI DI POSSIBILI COLLEGAMENTI
OFF
HIGH
LEVEL
---
LIVELLO ALTO (0
dBu) Lettore CD/MP3, radio, riproduttore di messaggi, centrale
telefonica
OFF
LOW
LEVEL
LINE
LIVELLO LINEA
(– 20 dBu)
Sorgente audio con uscita a livello – 20 dBu
OFF
LOW
LEVEL
MICRO
LIVELLO
MICROFONICO
Microfono dinamico
PHANTOM
HIGH
LEVEL
---
LIVELLO ALTO
con PHANTOM Base microfonica preamplificata (con uscita a livello 0 dBu)
che necessita di alimentazione “phantom”
PHANTOM
LOW
LEVEL
LINE
LIVELLO LINEA
con PHANTOM
Base microfonica BM 3001
PHANTOM
LOW
LEVEL
MICRO
LIVELLO MIC.
con PHANTOM
Microfono ad elettrete
Esempi di utilizzo dei microinterruttori 3, 4, 5:
5
Connettore rimovibile:
6 Connettore RJ 45, utilizzabile ad esempio per il collegamento di una base
microfonica RCF BM 3001.
N
ota
:
NeL caso sia UtiLizzata UNa Base MicrofoNica
BM 3001,
è Necessario iMpostare iL Modo
“LiVeLLo LiNea
coN
phaNtoM”
traMite i MicroiNterrUttori
3, 4
e
5 (
Vedere iL precedeNte
pUNto
4).
La base microfonica BM 3001 dovrà essere impostata su “LOCAL”.
Cavo con connettore RJ 45:
Quando si utilizza una base microfonica BM 3001, è necessario impostare il modo
“LIVELLO LINEA con PHANTOM” (microinterruttori: nr.3 su PHANTOM, nr.4 su
LOW LEVEL, nr.5 su LINE).
1 + Ingresso audio positivo
2 - Ingresso audio negativo
3 GND massa
4 CMD comando per ottenere la priorità quando connesso a massa (GND)
verde
Blu
Arancio
Biancoarancio
GND
+
–
COMANDO
(verso massa)
per priorità
Segnale
audio
Marrone
Biancomarrone
Verde
Biancoblù
Blu
Biancoverde
Arancio
Biancoarancio
1
2
3
4
5
6
7
8
RJ
INGRESSO AUDIO PRINCIPALE “MAIN INPUT” INGRESSO AUDIO PRINCIPALE
“MAIN INPUT”
