RCF S.P.A. VI RINGRAZIA PER L’ACQUISTO DI QUESTO PRODOTTO, REALIZZATO
IN MODO DA GARANTIRNE L’AFFIDABILITÀ E PRESTAZIONI ELEVATE.
DESCRIZIONE
UP 2081, UP 2161 e UP 2321 sono amplificatori aventi un ingresso principale (mic.-
linea) “MAIN INPUT” disponibile su connettore rimovibile o XLR o RJ 45 (per la rapida
connessione di una base microfonica dedicata BM 3001 utilizzando un cavo CAT5); è
presente inoltre un ingresso ausiliario “AUX INPUT” per l’eventuale collegamento di una
sorgente musicale (es. lettore CD, sintonizzatore radio, ecc.).
Gli amplificatori UP 2081, UP 2161 e UP 2321 hanno caratteristiche identiche, tranne la
loro potenza nominale: 80 W (modello UP 2081), 160 W (UP 2161), 320 W (UP 2321).
L’uscita per diffusori acustici è disponibile sia a bassa impedenza (min. 4
Ω ) oppure a
tensione costante 100 – 70 V (per diffusori con trasformatore).
L’ingresso “MAIN INPUT”:
può ottenere la priorità sull’ingresso ausiliario AUX INPUT (tramite un comando esterno
collegato al connettore rimovibile od all’ingresso RJ);
ha un controllo di “presenza” ed un filtro passa-alto utile per migliorare l’intelligibilità
della voce.
Sono presenti indicatori luminosi relativi allo stato dell’apparecchio (ON, PROT),
all’attività del circuito di priorità (PRIOR) ed al livello del segnale audio / picco (SIG/PK).
-
-

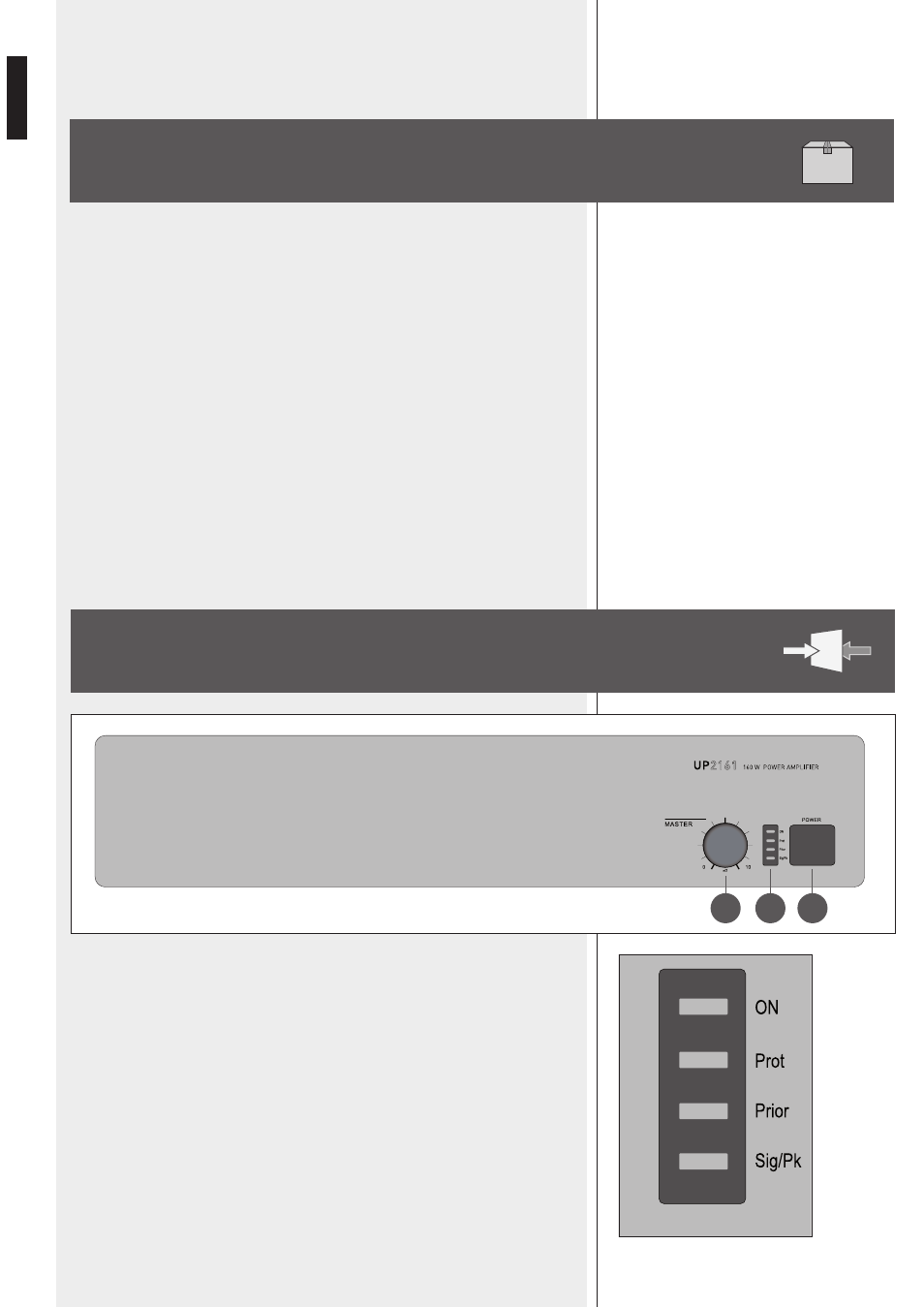

PANNELLO FRONTALE
1 Controllo di volume principale (MASTER) dell’amplificatore.
2
Indicatori luminosi (LED)
ON verde: l’apparecchio è acceso
PROT rosso: l’apparecchio è in protezione per sovraccarico
arancio: l’apparecchio è in protezione per riscaldamento eccessivo
PRIOR giallo: indica l’attivazione della priorità dell’ingresso MAIN INPUT.
SIG/PK verde: il livello del segnale audio è superiore ad almeno -15 dB
verde + rosso: il livello del segnale audio è compreso tra 0 e +2 dB
rosso (picco): il livello del segnale audio è uguale o superiore a +3 dB
3 2 1
1 2 3
