Italiano 14
CONFIGURAZIONE E INSTALLAZIONE

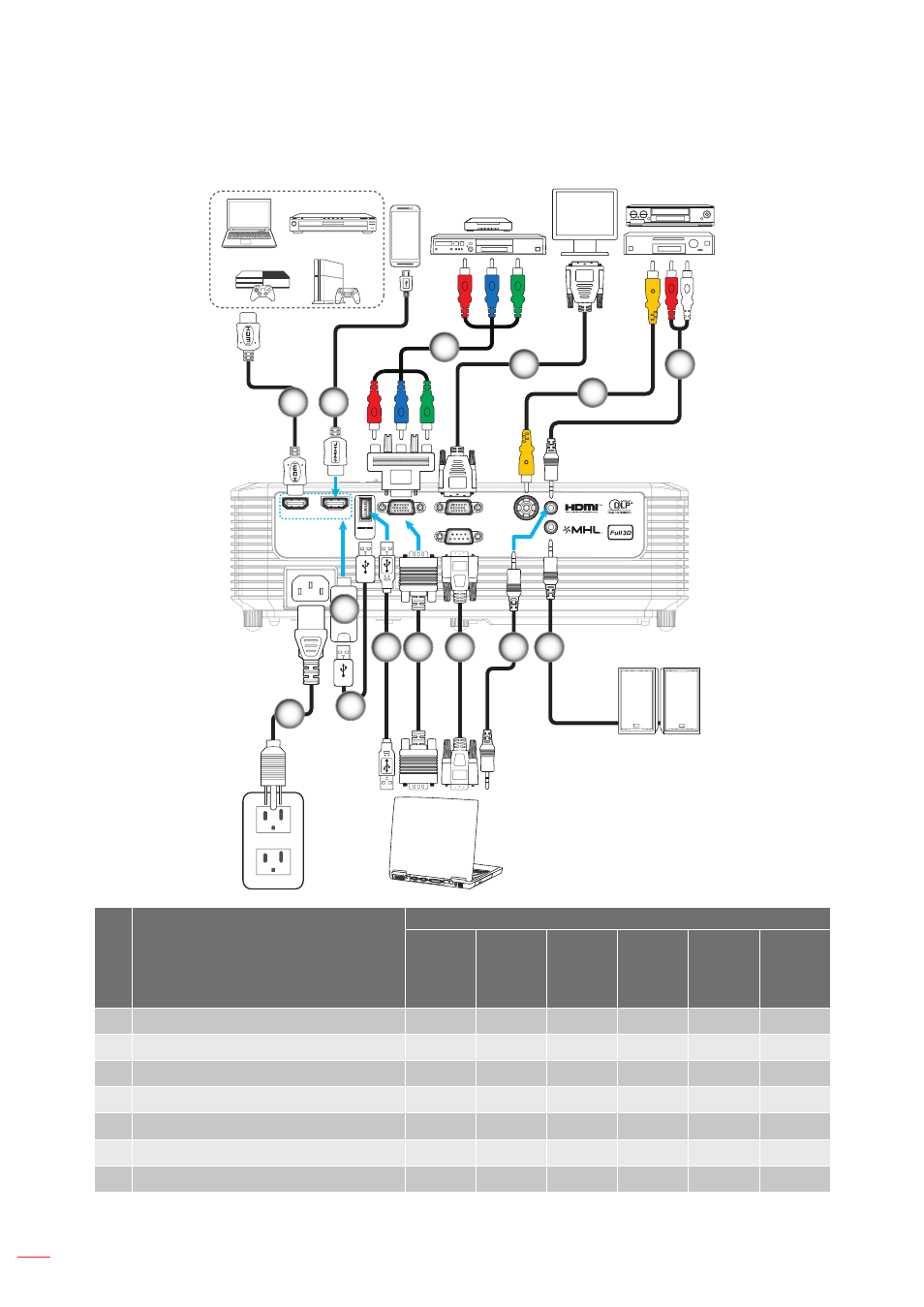

Collegamento delle sorgenti al proiettore
HDMI 1
Audio Out
Audio In
VIDEO
VGA-IN / YPbPr
RS-232C
VGA-OUT / YPbPr
HDMI 2 / MHL
USB Power
MOUSE
SERVICE
Out (5V 1.0A)
YP A A
MOLEX
MOLEX
1
7 9
2
3
5
4
8 10 11
12
14
13
6
N. Voce
Nome normativa
Tipo 1
SVGA
Tipo 2
SVGA
Tipo 3
SVGA e
Tipo 4
XGA
Tipo 5
WXGA
Tipo 6
WXGA
Tipo 7
1080p
1. Cavo HDMI N/D P P P P P
2. Cavo HDMI/MHL N/D P N/D N/D P N/D
3. Cavo component RCA P N/D P P P P
4. Cavo uscita VGA N/D N/D P N/D P N/D
5. Cavo video P N/D P P P P
6. Cavo ingresso audio N/D N/D P P P P
7. Cavo uscita audio N/D P P P P P
