A-7
Appendice
3

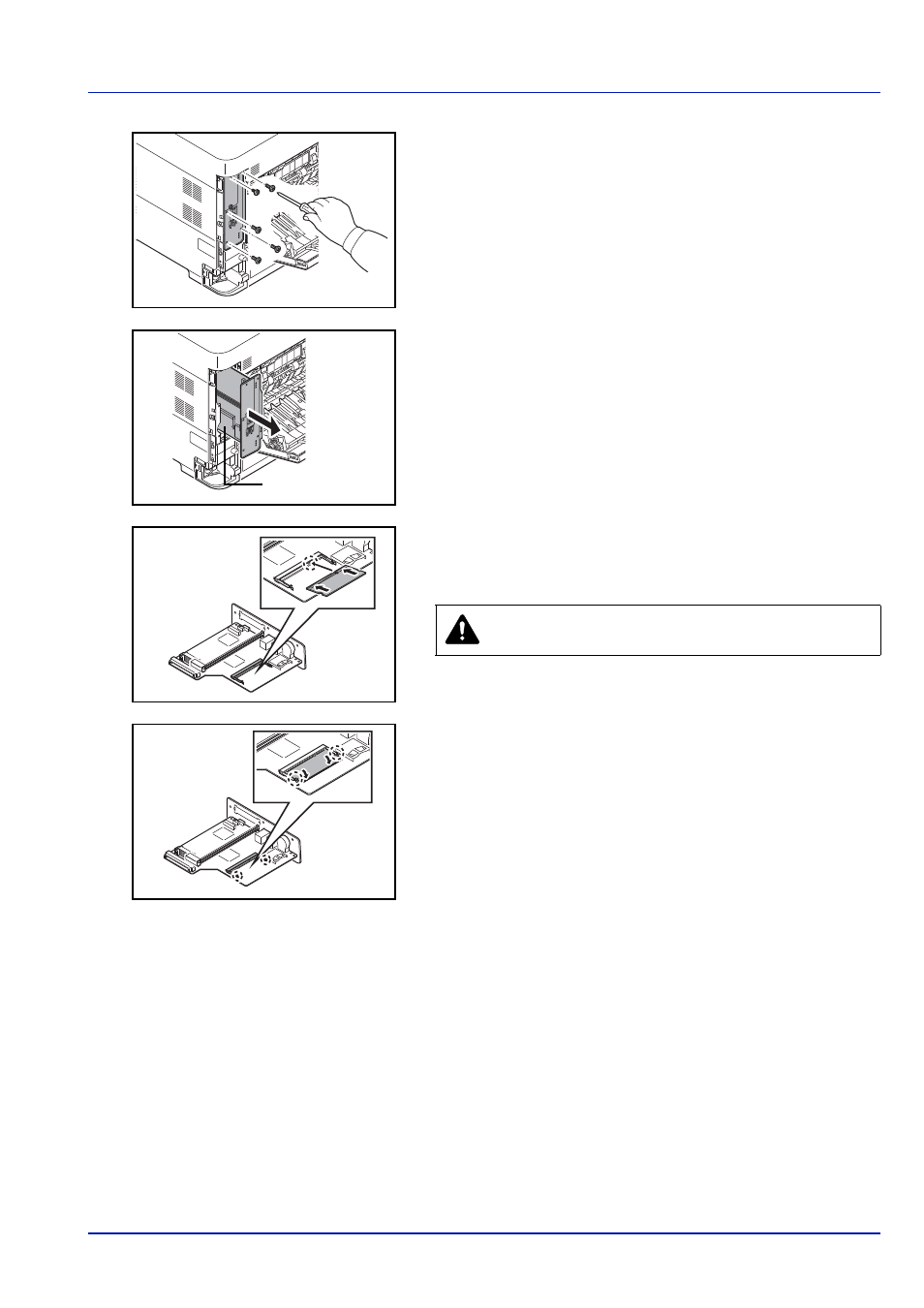

Svitare le cinque viti sul retro della scheda del controller principale.
4
Sfilare delicatamente la scheda del controller principale.
5
Rimuovere il modulo memoria dalla confezione. Allineare le incisioni
del modulo di memoria con le corrispondenti biette
dell'alloggiamento, quindi inserire il modulo memoria fino a bloccarlo
saldamente in posizione.
6
Spingere per fissare saldamente in posizione il modulo memoria.
7
Completata l'installazione dei moduli memoria, installare di nuovo la
scheda del controller principale e fissarla con le viti.
Rimozione di un modulo memoria
Per rimuovere un modulo memoria, sfilare la scheda del controller principale, quindi sganciare delicatamente i due morsetti
dell'alloggiamento. Sfilare il modulo memoria dall'alloggiamento per rimuoverlo.
Scheda controller
principale
ATTENZIONE Non collegare il modulo memoria al
contrario.
