3.2. FASE 1 - POSIZONAMENTO TERMOCAMINO FORMA PURO 95/FORMA PURO
115
122
10
4

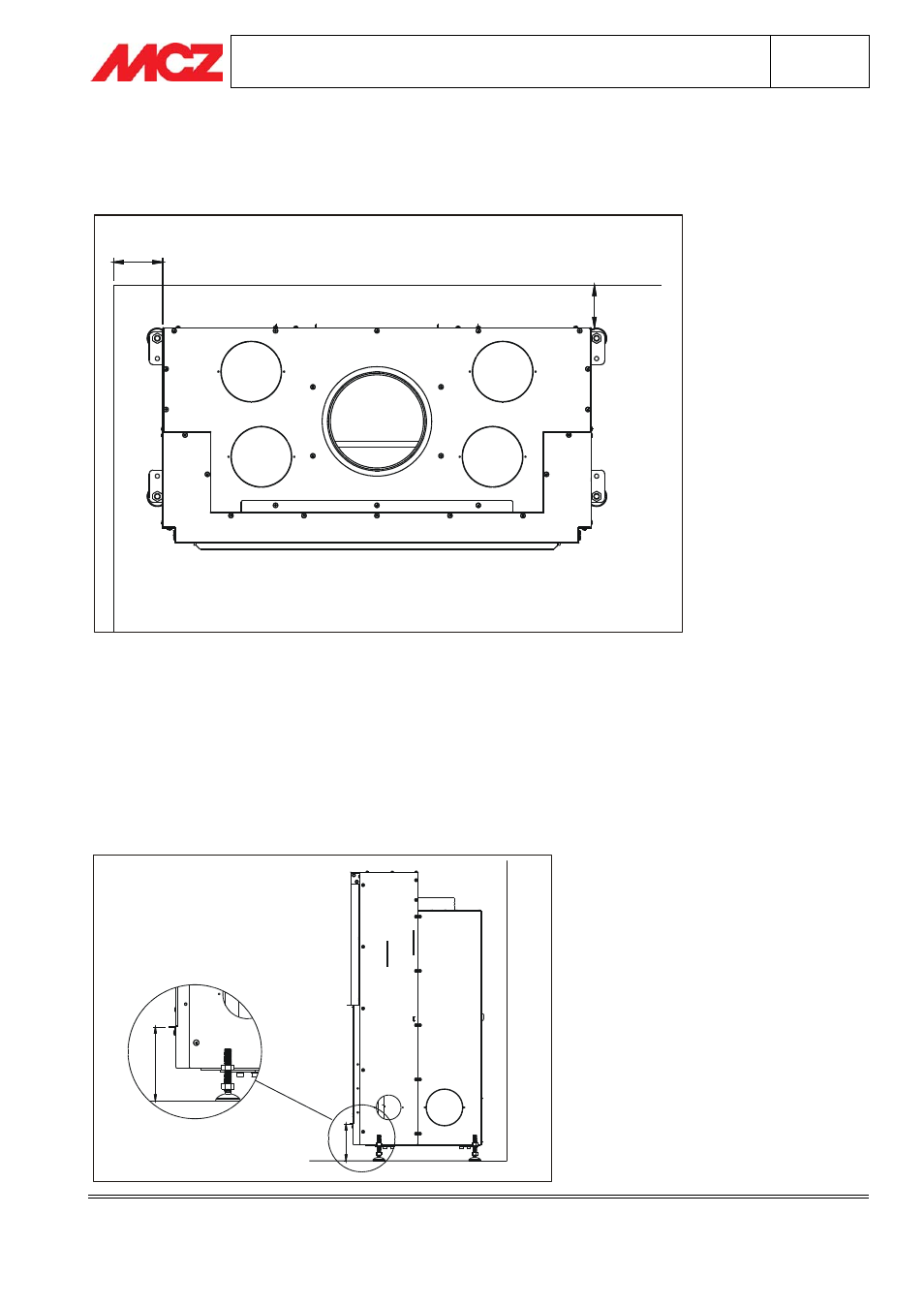

Posizionare il monoblocco Forma Puro95 (Forma Puro115) a circa 40 mm dalla parete posteriore ed alla distanza
desiderata rispetto alla parete sx (nel caso di Rivestimento Modigliani angolo sx: parete dx nel caso di
Rivestimento Modigliani angolo dx). Alzare il termocamino agendo sui n.°4 piedini a disposizione: la distanza da
sotto il profilo copribordo a pavimento deve essere di 150 mm (=altezza Piano Fuoco in marmo).
Prima di procedere con il collegamento alla canna fumaria e con l’installazione del termocamino, verificare la
posizione corretta di Forma Puro 95 (Forma Puro 115) rispetto ai componenti
Piano Fuoco (1) e Spalla
Termocamino (2) del Rivestimento Modigliani. A controllo eseguito, installare il monoblocco Forma Puro 95
(Forma Puro 115) seguendo le istruzioni riportate nel rispettivo
Manuale di installazione e utilizzo ed eseguire un
breve collaudo per accertarne il corretto funzionamento. Ad esito positivo di collaudo si può proseguire con il
montaggio del rivestimento Modigliani
150
15
0
PAVIMENTO
