MANUALE D’INSTALLAZIONE E UTILIZZO Capitolo 3
MODIGLIANI pag. 15
Capitolo 3 Servizio tecnico - Diritti riservati ad MCZ S.p.A. -
Riproduzione vietata

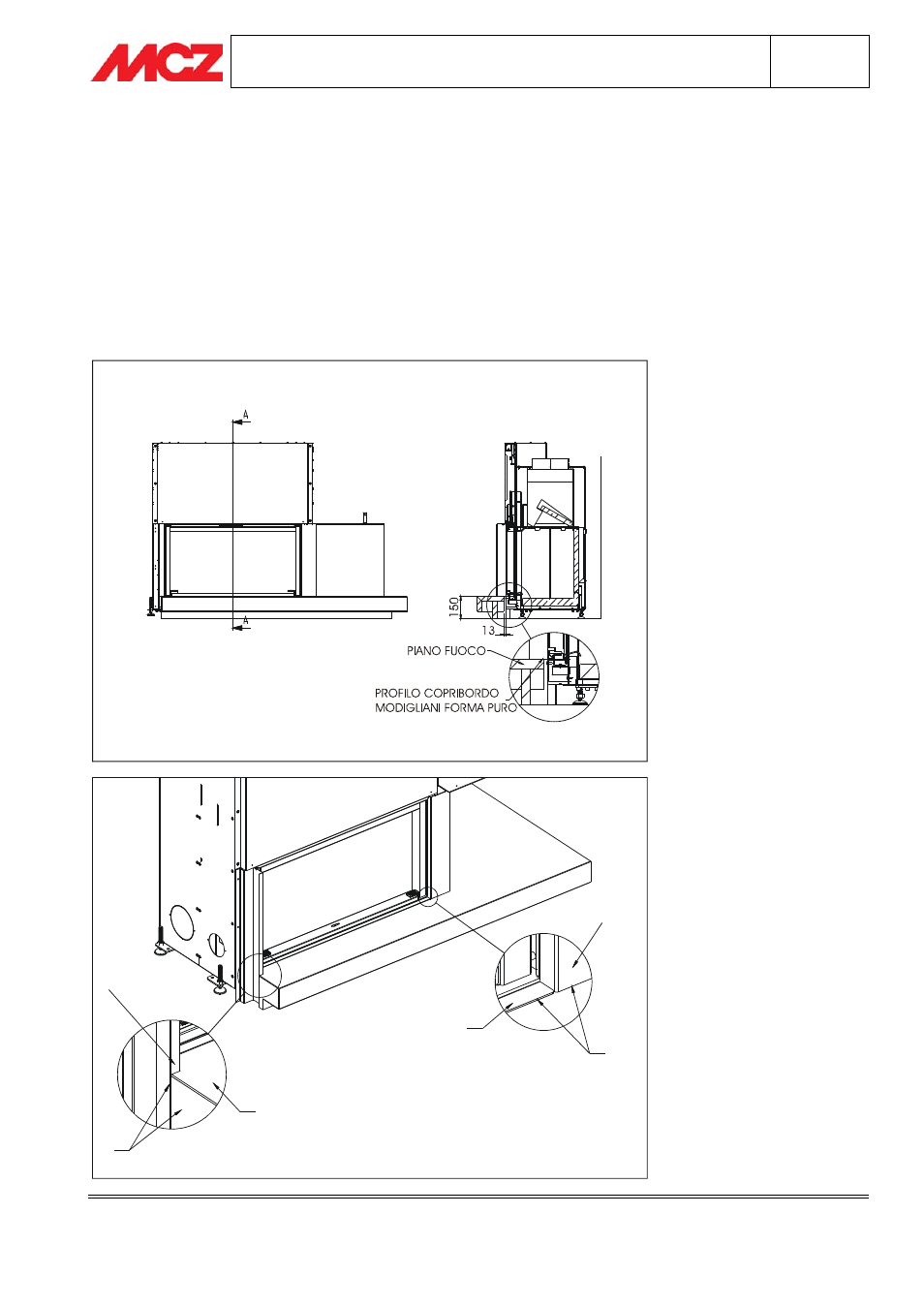

3.9. FASE 8 - POSIZIONAMENTO PIANO FUOCO-MONOBLOCCO FORMA PURO
95/FORMA PURO 115
Avvicinare il Piano Fuoco (completo di Spalla Termocamino, Spalla Parete e Cappello) al monoblocco Forma Puro
95 (Forma puro 115). Posizionare il piano in marmo in modo che risulti:
- H Ö sotto il profilo copribordo Modigliani Forma Puro (se necessario, alzare o abbassare il termocamino
agendo sui piedini);
- P Ö in appoggio alla parete posteriore;
- L Ö in aderenza al Profilo Parete (il Piano Fuoco è appositamente sagomato per accostarsi al Profilo
Parete).
Assicurasi che il rivestimento ed il monoblocco siano a squadra e a livello con pareti e pavimento.
A FILO
PROFILO
COPRIBORDO
MODIGLIANI
FORMA PURO
SPALLA
RIVESTIM.
PROFILO
PARETE
PIANO FUOCO
RIVESTIMENTO
A FILO
