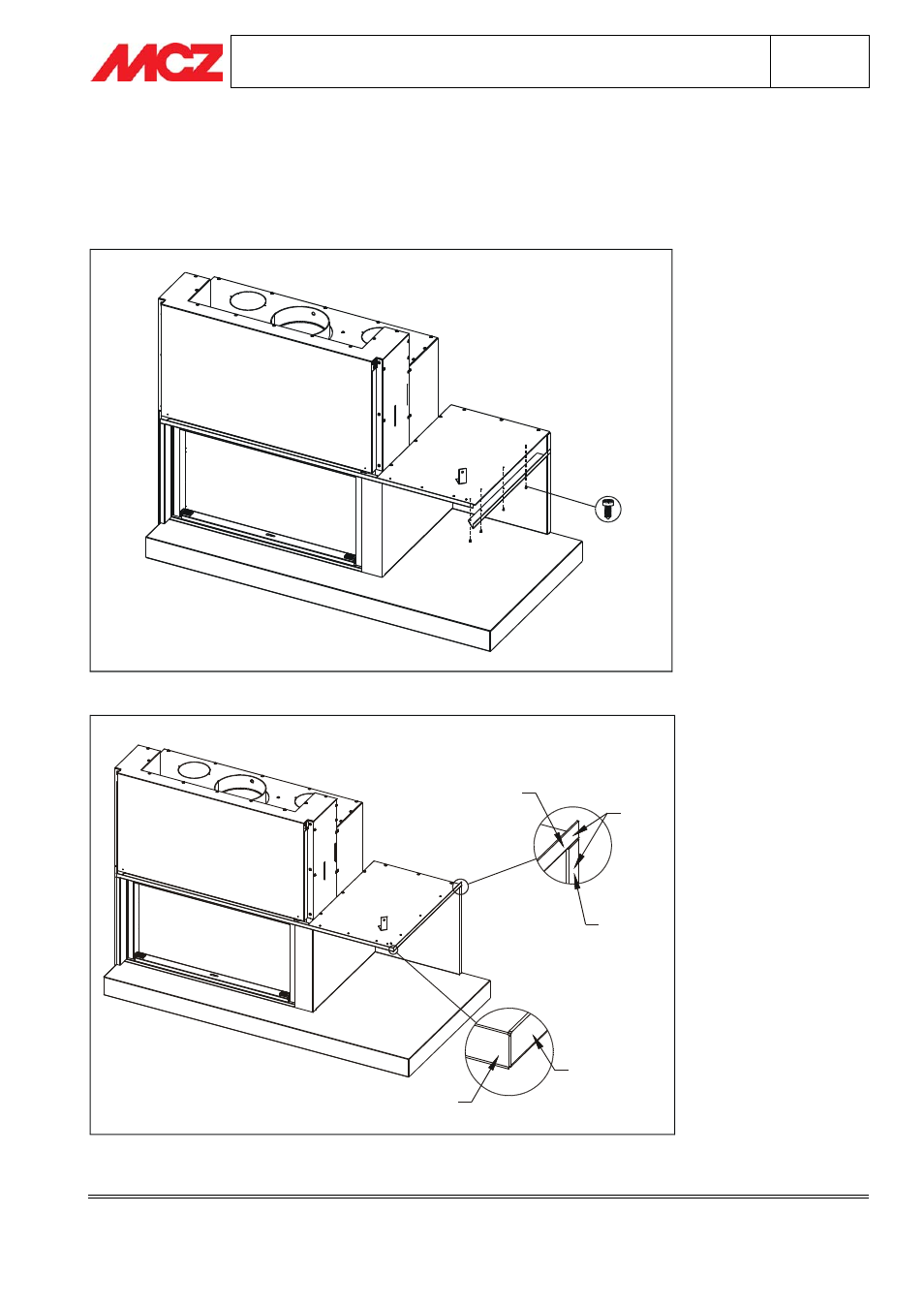

3.11. FASE 10 - MONTAGGIO PROFILO LATERALE (elemento 7)
Il Profilo Laterale viene fissato al Cappello (elemento 4), chiude l’angolo verso il Profilo Frontale e si adagia alla
parete posteriore rimanendo a filo con la Spalla Parete (elemento 3).
Per il montaggio utilizzare n.°4 Viti PH-AB 3.5X9.5.
PROFILO
LATERALE
A FILO
SPALLA
PARETE
PROFILO
LATERALE
PROFILO
FRONTALE
A montaggio ultimato il Profilo Laterale deve risultare fissato saldamente alla struttura.
