MANUALE D’INSTALLAZIONE E UTILIZZO Capitolo 3
MODIGLIANI pag. 13
Capitolo 3 Servizio tecnico - Diritti riservati ad MCZ S.p.A. -
Riproduzione vietata

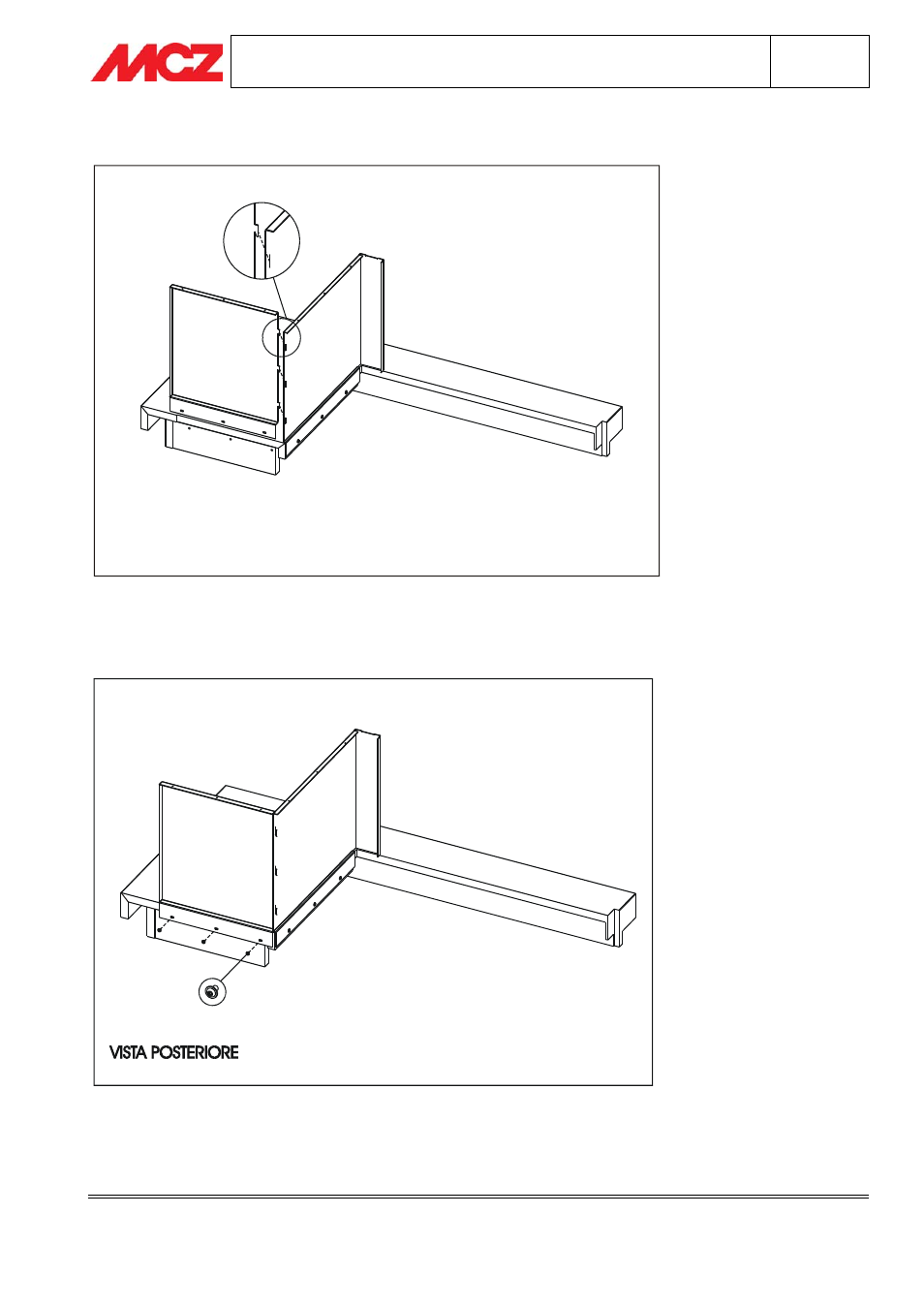

3.7. FASE 6 - MONTAGGIO SPALLA PARETE (elemento 3)
VISTA POSTERIORE
Assemblare la Spalla Parete (elemento 3) alla Spalla Termocamino (elemento 2): avvicinare con attenzione i due
elementi per evitare danni (graffi) alla verniciatura soprattutto dell’elemento 2.
Fissare la Spalla Parete al Piano Fuoco dopo aver verificato che gli elementi 2 e 3 siano perfettamente incastrati.
Per il fissaggio utilizzare n.°3 Viti M5x16 Bombate c/flangia.
