3.3. FASE 2 – MONTAGGIO ALZATE (elementi 1,2,3)

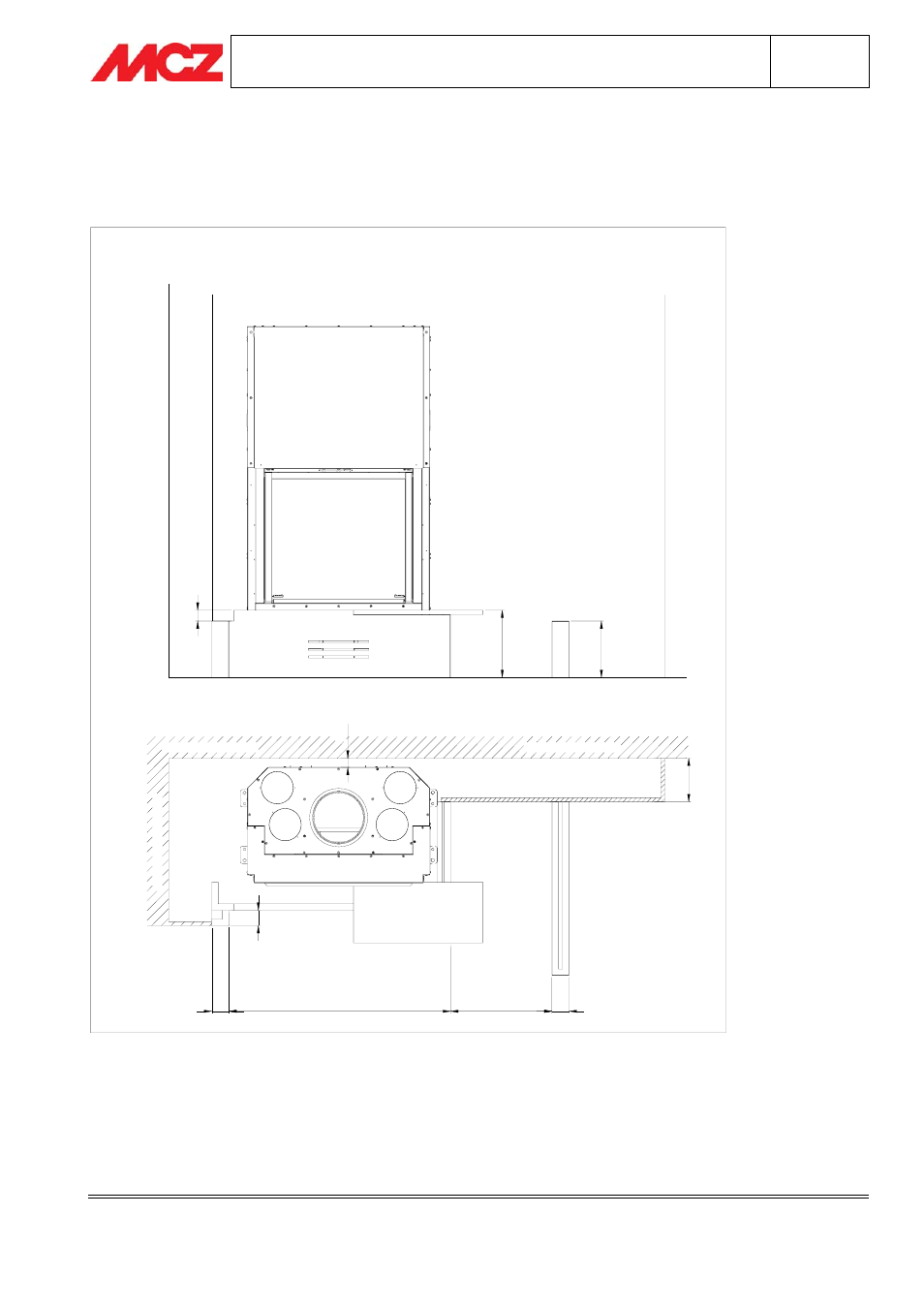

Posizionare l’Alzata centrale, l’Alzata laterale e l’Alzata Panca secondo figura: verificare che siano a squadra e a
bolla utilizzando, eventualmente degli spessori adeguati.
MURO PERIMETRALE
MUR
O
PER
IM
E
T
RALE
260
31
0
50
1028 (1350) 470 80
PARETE
200
INCAS
S
O
N.B. ( ) QUOTE MAGRITTE FORMA PURO95
80(0)
70(0)
42
MURO PERIMETRALE
N.B. La versione per Forma Puro95 non prevede l’elemento 2 (
Alzata Laterale sx) e l’elemento 1
( Alzata centrale) si accosta alla parete mantenendosi a filo con la stessa
