MANUALE D’INSTALLAZIONE E UTILIZZO Capitolo 3
MAGRITTE pag. 7
Capitolo 3 Servizio tecnico - Diritti riservati ad MCZ S.p.A. -
Riproduzione vietata
3. MONTAGGIO RIVESTIMENTO MAGRITTE
Il montaggio del rivestimento Magritte non presenta particolari difficoltà , tuttavia è consigliabile eseguire le varie
fasi di montaggio con una certa cura: si consiglia di montare il rivestimento in contemporanea al termocamino
Forma, al fine di poter avere continui riscontri sulla bontà dell’operazione in corso.

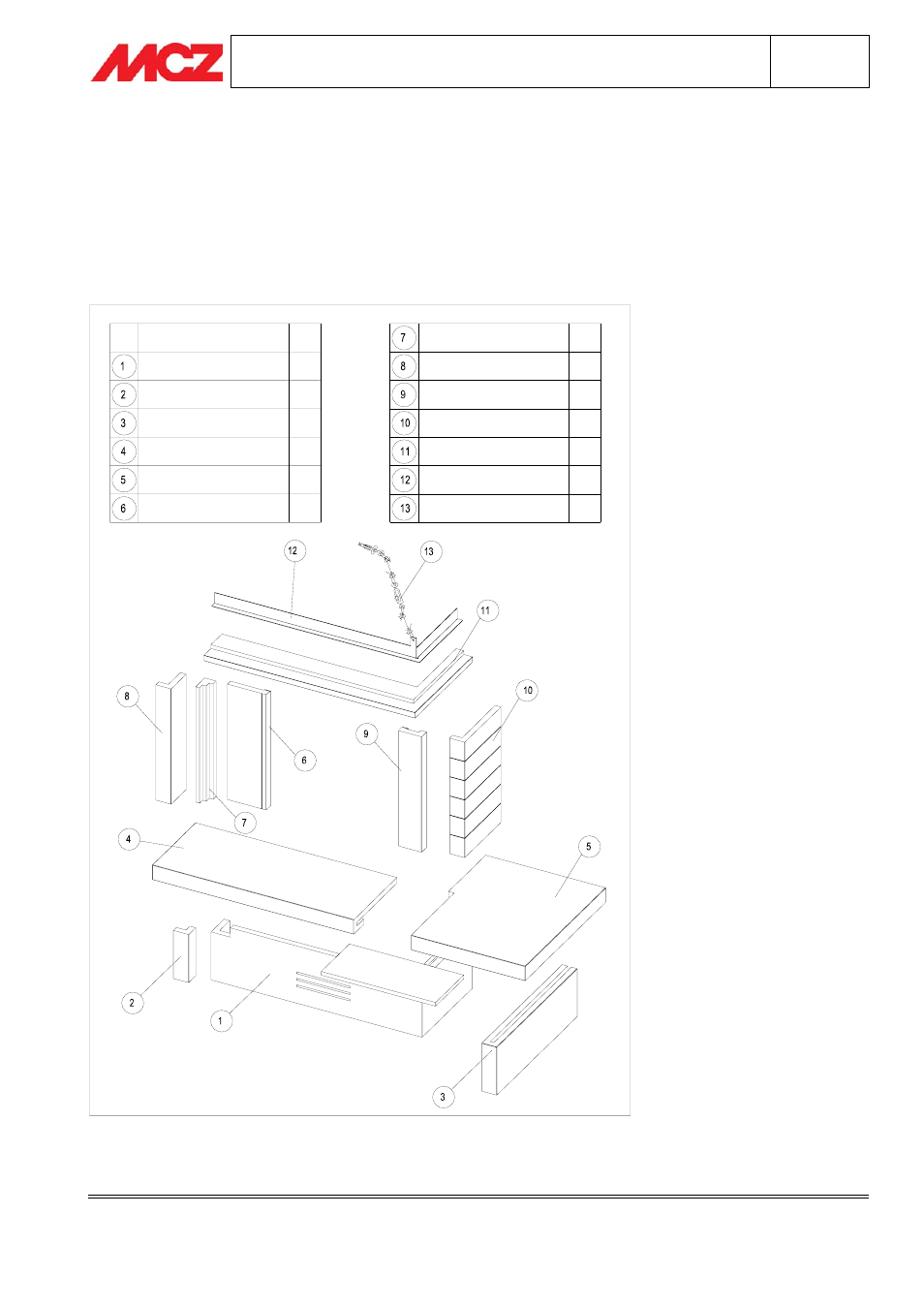

3.1. COMPONENTI RIVESTIMENTO MAGRITTE
SPALLA INTERNA SX
ALZATA LATERALE SX
ALZATA CENTRALE
PIANO PANCA
PIANO FUOCO
ALZATA PANCA
COMPONENTE
1 SPALLA INTERNA DX 1
SPALLA ESTERNA DX
SUPPORTO VELETTA
1
1
TIRANTE
1
1
VELETTA
1
1
1
1
SPALLA ESTERNA SX 1
N.
1
SPALLA CENTRALE 1
N.B. La versione per Forma Puro95 non prevede l’elemento 2 ( Alzata Laterale Sx) e l’elemento 1
( Alzata Centrale) si accosta alla parete (a filo, lateralmente, con gli elementi 4 -Piano Fuoco-, 8 -
Spalla Esterna Sx- e 11 –Veletta-).
