3.5. FASE 4 - MONTAGGIO SPALLE INTERNE ED ESTERNE (elementi 6,7,8,9,10)

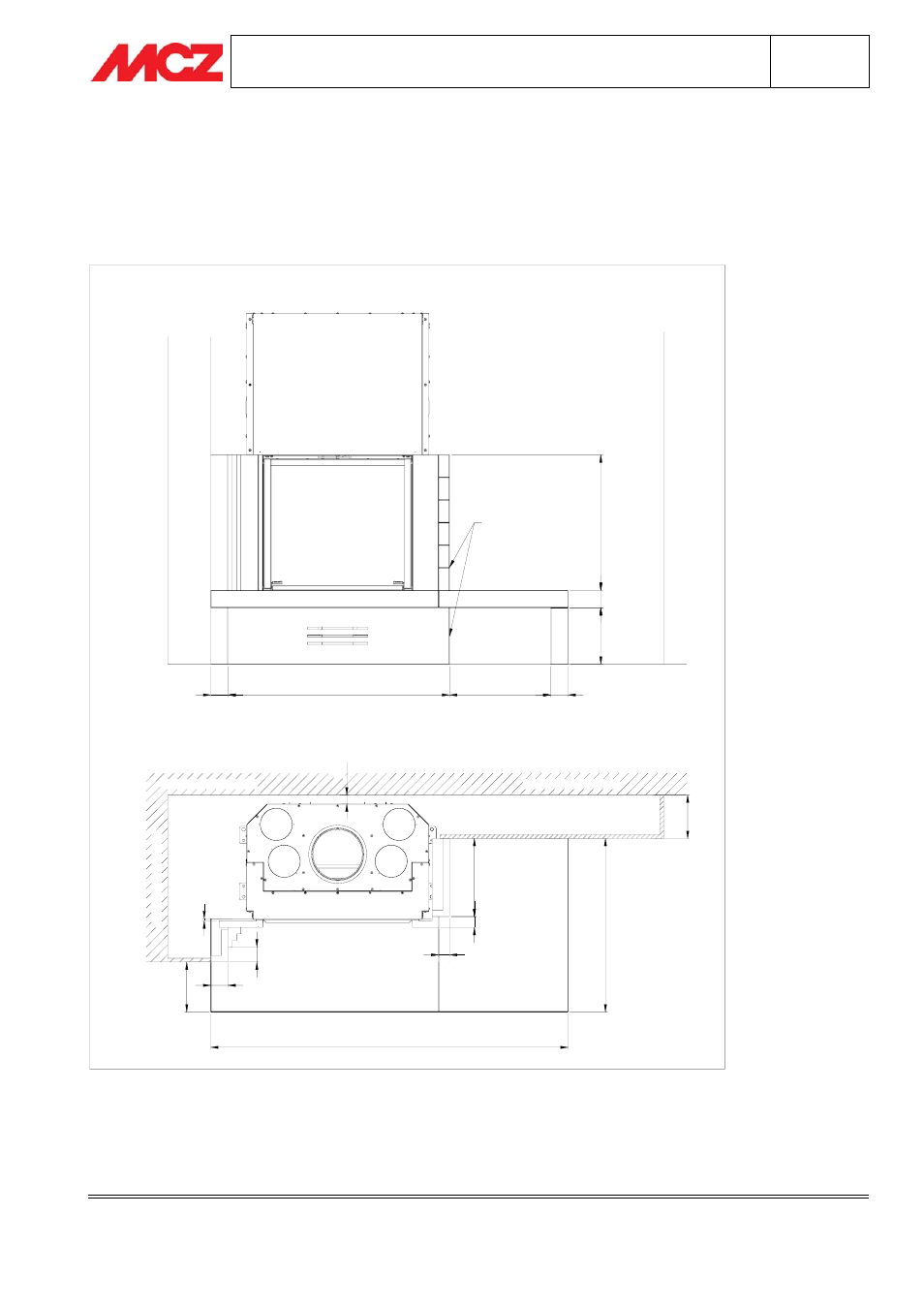

Posizionare a secco la Spalle Interne ed Esterne come da figure.
N.B. Prima di procedere con il fissaggio definitivo, verificare la posizione delle due Spalle esterne
rispetto alla Veletta con la quale DEVONO risultare a filo. Le Spalle esterne possono essere regolate
in modo da correggere eventuali scompensi (pochi mm) che renderebbero il rivestimento
esteticamente poco gradevole.
36
0
PARETE
20
0
INCAS
S
O
230
80
70
10
50
50
625 (484)
26
0
80
ALLINEATI
(ECCETTO
COMPENSAZIONI)
80 (0)
1028 (1350)
470
80
N.B. ( ) QUOTE MAGRITTE FORMA PURO95
1658 (1900)
MURO PERIMETRALE
MURO
PERI
M
ET
RALE
42
MURO PERIMETRALE
80
0
N.B. La versione per Forma98 non prevede l’elemento 2 (
Alzata Laterale Sx) e l’elemento 1 (Alzata
Centrale) si accosta alla parete (a filo, lateralmente, con gli elementi 4 -Piano Fuoco-, 7 -Spalla
Esterna Sx- e 10 –Veletta-).
