3.4. FASE 3 - MONTAGGIO PIANO FUOCO E PIANO PANCA (elementi 4 e 5)

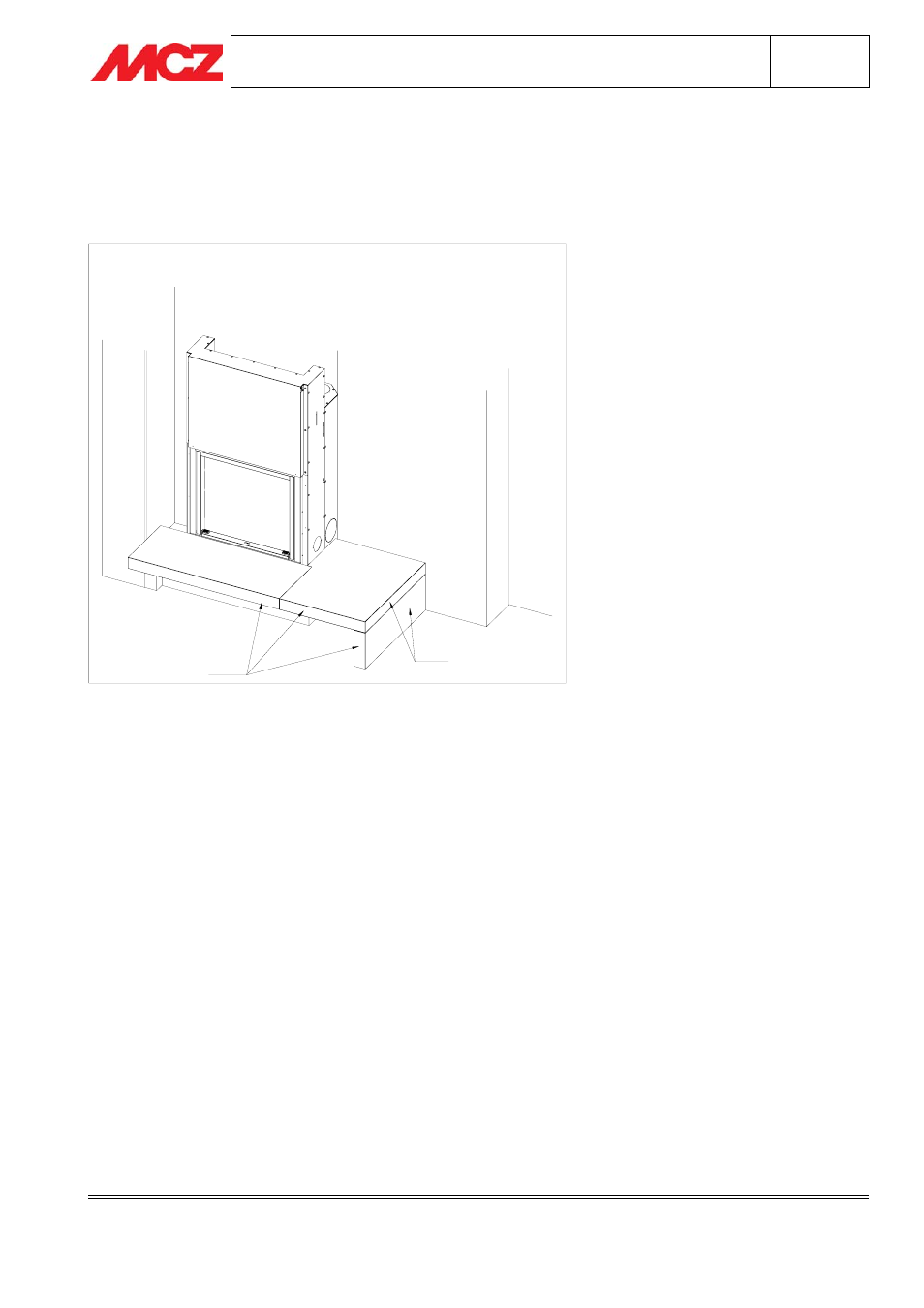

Posizionare a secco il Piano Fuoco (si consiglia di sostenerlo temporaneamente con dei supporti esterni) ed il
Piano Panca come da figure: verificare che siano a squadra, a livello, in perfetto appoggio sugli elementi Alzata
e tali da formare un unico piano.
MAGRITTE FORMA PURO75
A FILO
A FILO
Incollare il Piano Fuoco ed il Piano Panca al supporto in marmo dell’Alzata centrale, alla stessa e all’Alzata panca.
N.B. Dopo il fissaggio, assicurarsi che l’intera struttura (formata da Piano Fuoco, Piano Panca ed
Alzate) sia solida e stabile: un montaggio scorretto potrebbe provocare il ribaltamento del Piano
Fuoco.
Regolare la posizione del termocamino Forma in modo che la distanza rispetto al Piano Fuoco sia di 5 mm
