MANUALE D’INSTALLAZIONE E UTILIZZO Capitolo 3
KLEE pag. 6
Capitolo 3 Servizio tecnico - Diritti riservati ad MCZ S.p.A. –
Riproduzione vietata

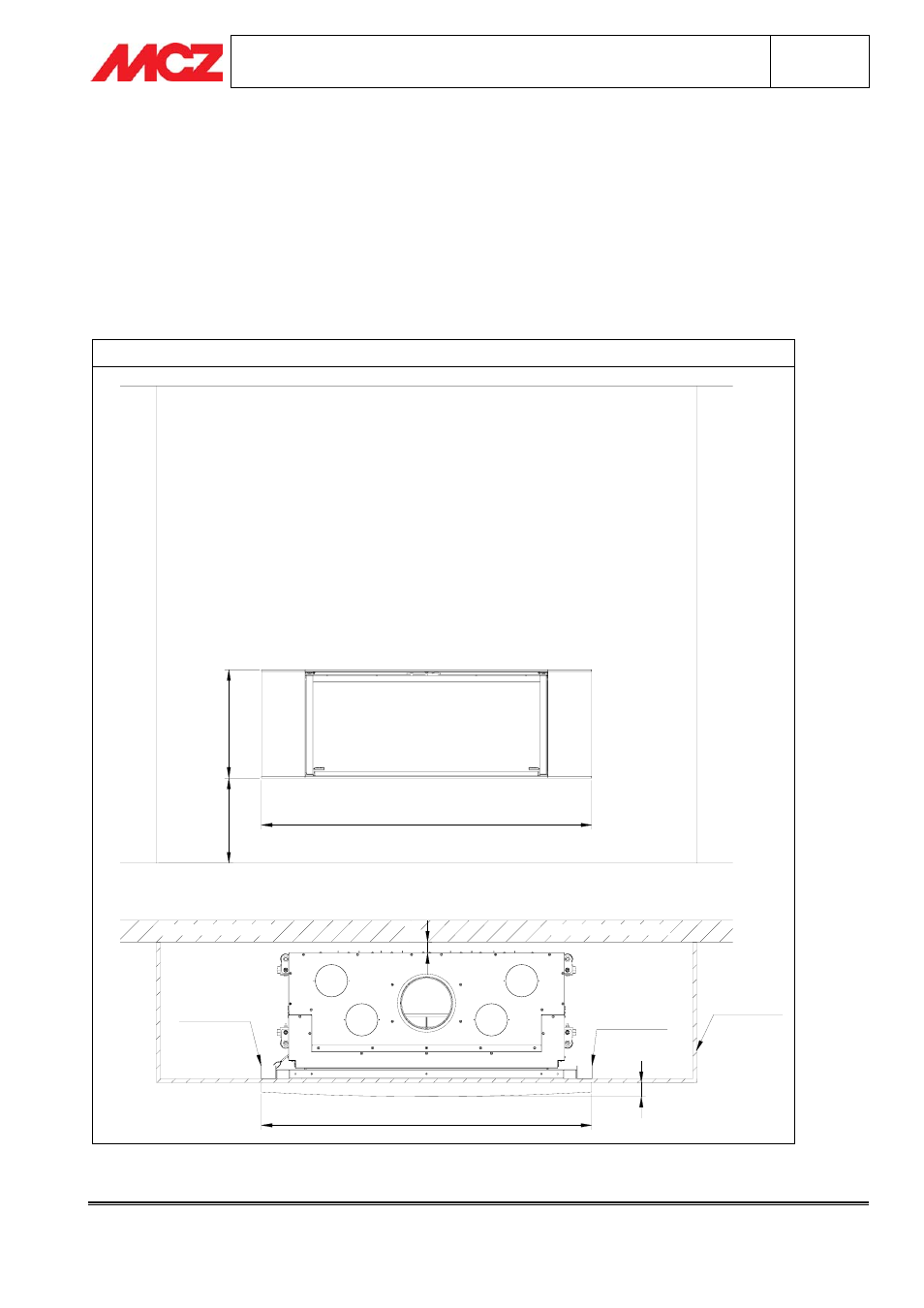

2. RIVESTIMENTO KLEE CON TERMOCAMINO FORMA PURO95/115
Il modello Klee è un rivestimento ad incasso, ovvero il termocamino è completamente incassato nella parete: è
necessario, pertanto, costruire una controparete che sporga da quella perimetrale. La profondità della parete da
costruire in opera è arbitraria purchè vengano rispettate tutte le distanze di sicurezza riguardanti il termocamino.
A tale proposito si rimanda al Manuale d’Installazione e Utilizzo di Forma Puro95/115.
N.B. LA PARETE COSTRUITA IN OPERA DEVE ESSERE PORTANTE, PROVVISTA DI MONTANTI IN
ACCIAIO, POSSIBILMENTE DOPPI E POSIZIONATI IN DIREZIONE VERICALE.
500
39
2 1528 (1308)
64 1528 (1308)
PARETE PERIMETRALE PARETE PERIMETRALE
MONTANTE
ACCIAIO
PARETE
D'INCASSO
MONTANTE
ACCIAIO
50
KLEE FORMA PURO115 (KLEE FORMA PURO95)
