MANUALE D’INSTALLAZIONE E UTILIZZO Capitolo 3
KLEE pag. 13
Capitolo 3 Servizio tecnico - Diritti riservati ad MCZ S.p.A. –
Riproduzione vietata

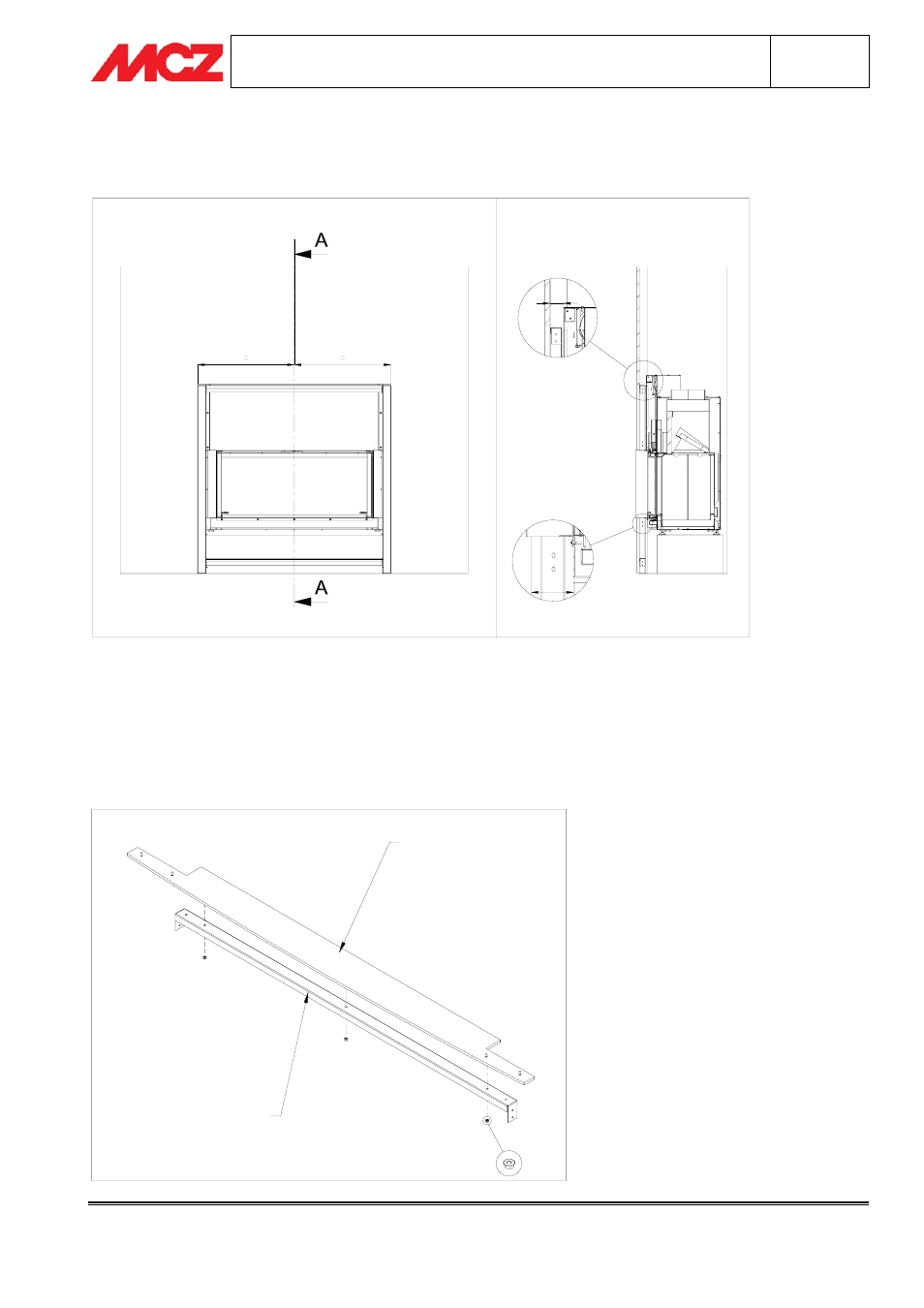

Ubicare la parete d’incasso nella sua posizione finale, distante circa 76 mm rispetto a Forma Puro e con l’apertura
centrata con l’asse del termocamino (vedi disegno). La posizione del monoblocco rispetto alla controparete deve
essere regolata con precisione (scostamenti di pochi millimetri) dopo la Fase 7 ( Montaggio Spalle in Ardesia).
SEZIONE A-A
48
76
3.7. FASE 6 - MONTAGGIO PIANO FUOCO (elemento 6)
Assemblare l’elemento 6 (Piano Fuoco/Supporto Cappa) con l’elemento 5 (Montante Orizzontale Klee) utilizzando
n.°3 Dadi Flangiati FD M5 in dotazione.
PIANO FUOCO
(SUPPORTO CAPPA)
MONTANTE
ORIZZONTALE
KLEE
