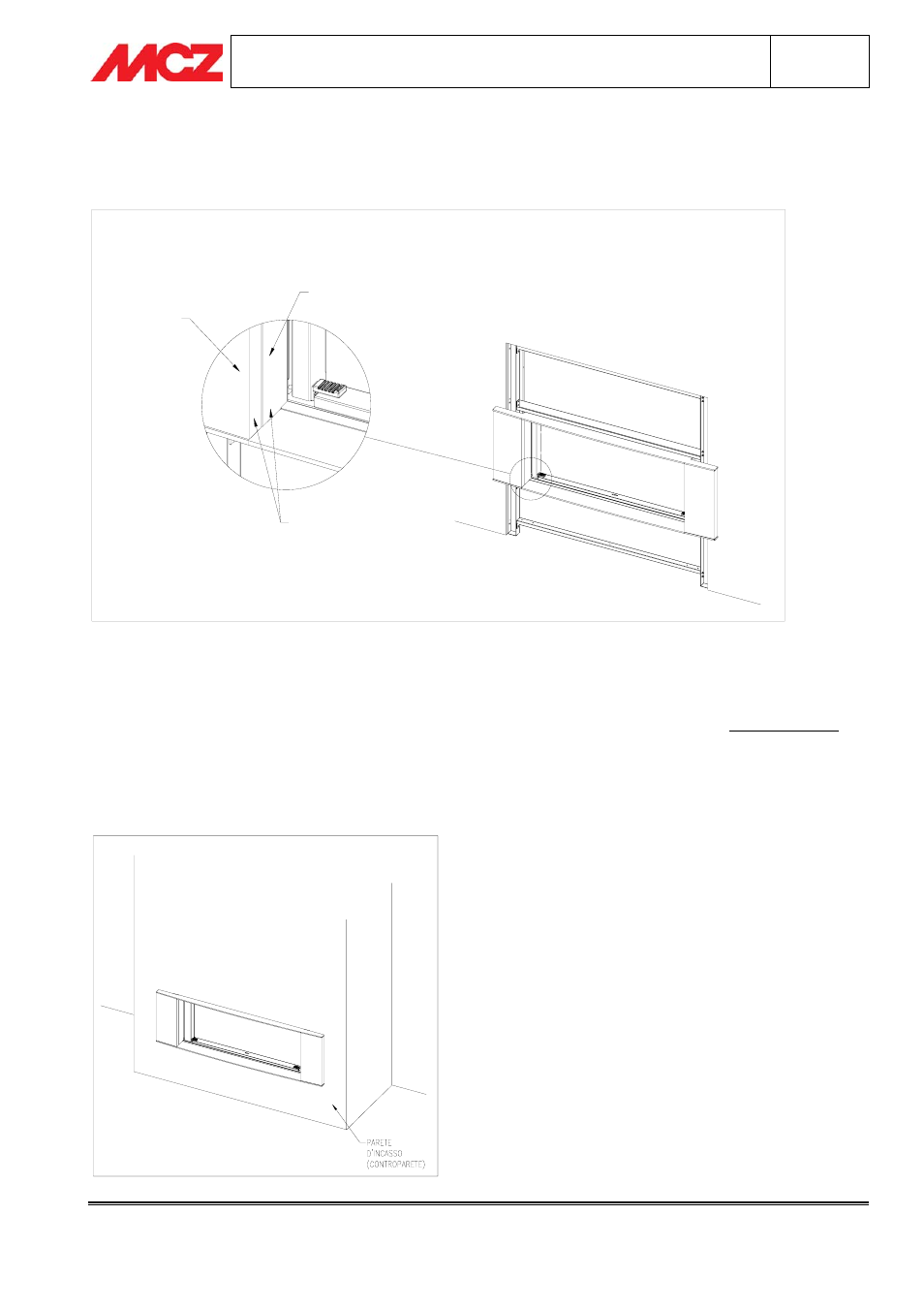

Posizionare il Supporto Cappa (così assemblato) con i perni totalmente all’interno dei fori delle Spalle in Ardesia
Fissare il Supporto Cappa al Telaio Klee utilizzando n.°1 viti M5X12 e n.°1 dado flangiato M5 per ciascun foro.
SPALLA
ACCIAIO
SPALLA
ARDESIA
ALLINEATE
N.B. Nel caso in cui le Spalle in Ardesia risultassero leggermente mobili, si può aggiungere una
minima quantità di mastice da marmo all’interno dei fori: fare attenzione, tuttavia, a non sporcare il
Piano Fuoco/Supporto Cappa verniciati effetto Ruggine (il danno potrebbe essere non riparabile).
Completare la controparete (parete d’incasso) provvedendo ad isolarla (nella parte frontale e superiore) dal
monoblocco Forma Puro.
