MANUALE D’INSTALLAZIONE E UTILIZZO Capitolo 3
KLEE pag. 14
Capitolo 3 Servizio tecnico - Diritti riservati ad MCZ S.p.A. –
Riproduzione vietata

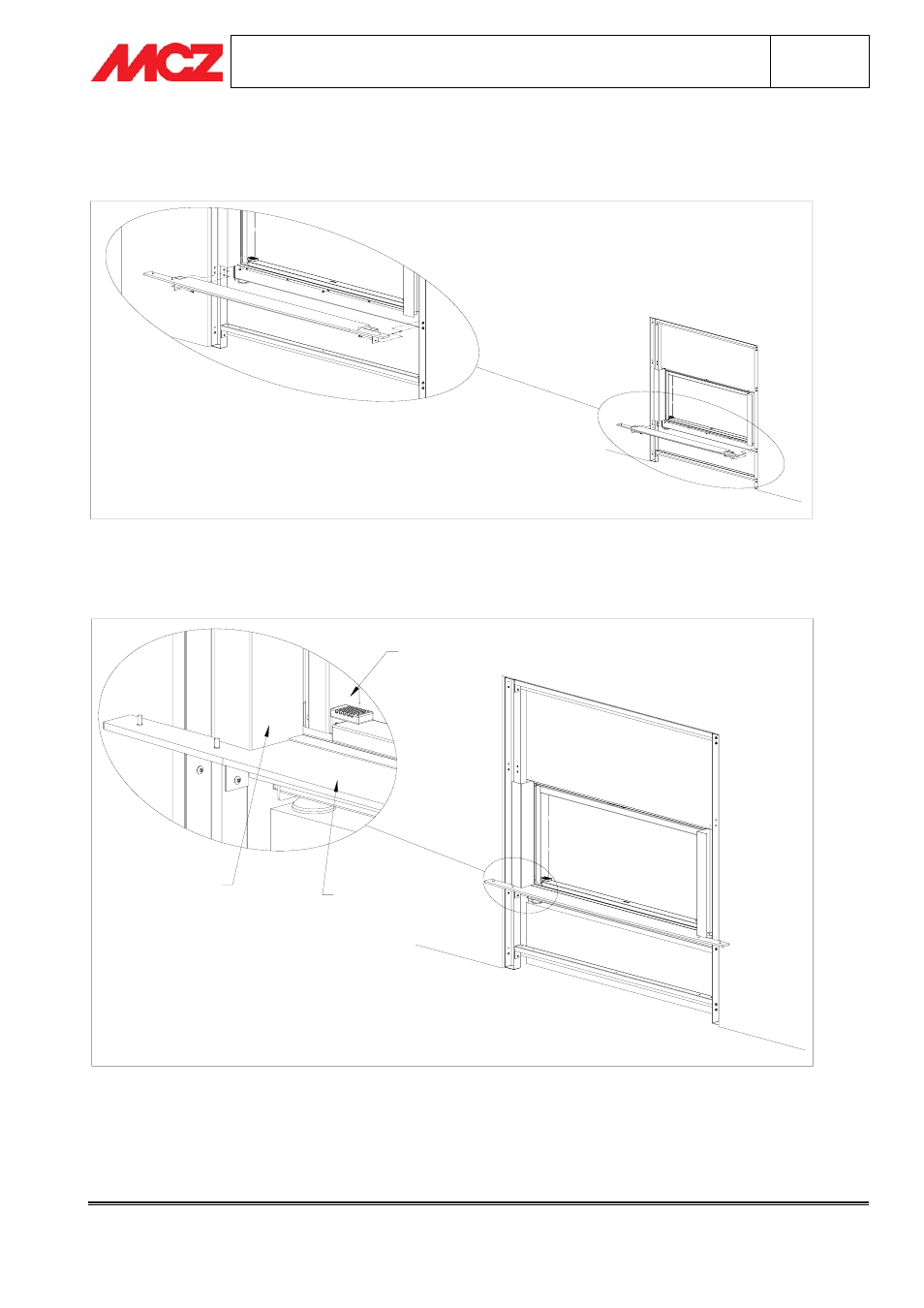

Posizionare il Piano Fuoco (così assemblato) appena sotto il profilo copribordo (elemento 1) e con i fori del
Montante Orizzontale Klee in asse con le asole del Telaio Klee.
Fissare il Piano Fuoco utilizzando n.°1 viti M5X12 e n.°1 dado flangiato M5 (vedi disegno) per ciascun foro.
A fine operazione le Spalle in acciaio nero devono risultare in totale aderenza al Piano Fuoco (se necessario agire
sui piedini di Forma Puro per una regolazione millimetrica dell’altezza dello termocamino stesso).
SPALLA IN
ACCIAIO NERO
PIANO
FUOCO
SPALLA ACCIAIO NERO
