3.3. FASE 2 – PREPARAZIONE CONTROPARETE
Prima di procedere con il montaggio del rivestimento Dalì è necessario realizzare la controparete: a riguardo si
consideri una distanza esterna dal termocamino di circa 35 mm. Tale misura deve essere verificata in funzione
degli elementi 1 (Cornice inferiore), 2 (Cornice Laterale sx) e 3 (Cornice Laterale dx).
Praticare un’apertura nella parte frontale di H=1200 mm e L=1090-1110 mm; armare la controparete con
montanti in metallo posizionati a filo foro in direzione verticale ed in appoggio al pavimento. Per una maggior
sicurezza si possono utilizzare n.°2 montanti per lato.
Forare la controparete in corrispondenza delle barre filettate M6 presenti nella parte posteriore di ciascun

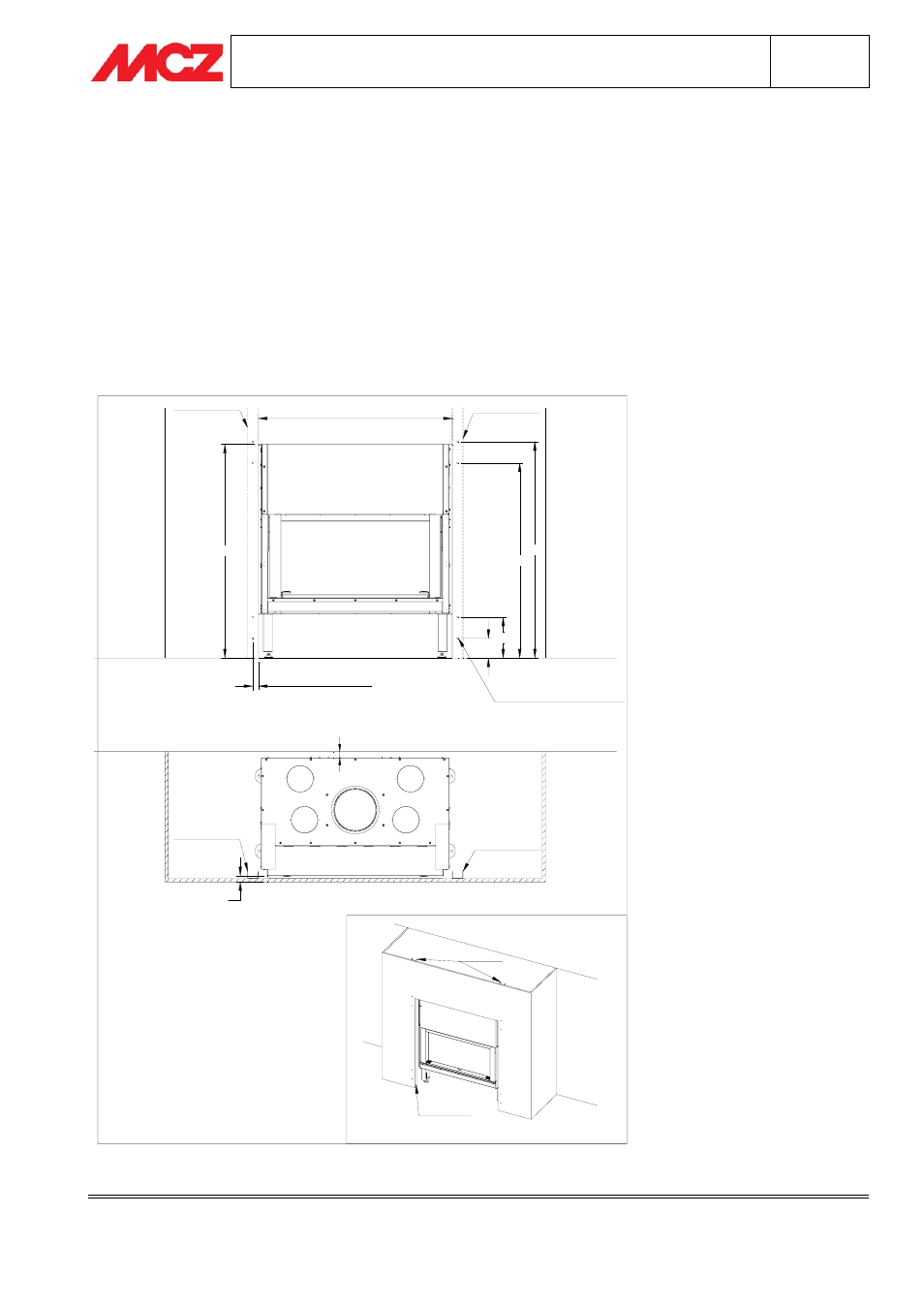

componente in marmo. Sono necessari n.°8 fori posizionati come da figura sottostante
N.B. Le quote riportate in figura sono indicative e devono essere verificate in loco
1090-1110
1200
30=DISTANZA FORI
MURO PERIMETRALE MURO PERIMETRALE
DISTANZA DI
SICUREZZA
FORI DA REALIZZARE
SULLA CONTROPARETE
PER FISSAGGIO DALI'
MONTANTE MONTANTE
MONTANTE
MONTANTE
FILO FORO
MONTANTE
MONTANTE
110
230
1095
1215
35
