MANUALE D’INSTALLAZIONE E UTILIZZO Capitolo 3
DALI’ pag. 13
Capitolo 3 Servizio tecnico - Diritti riservati ad MCZ S.p.A. -
Riproduzione vietata

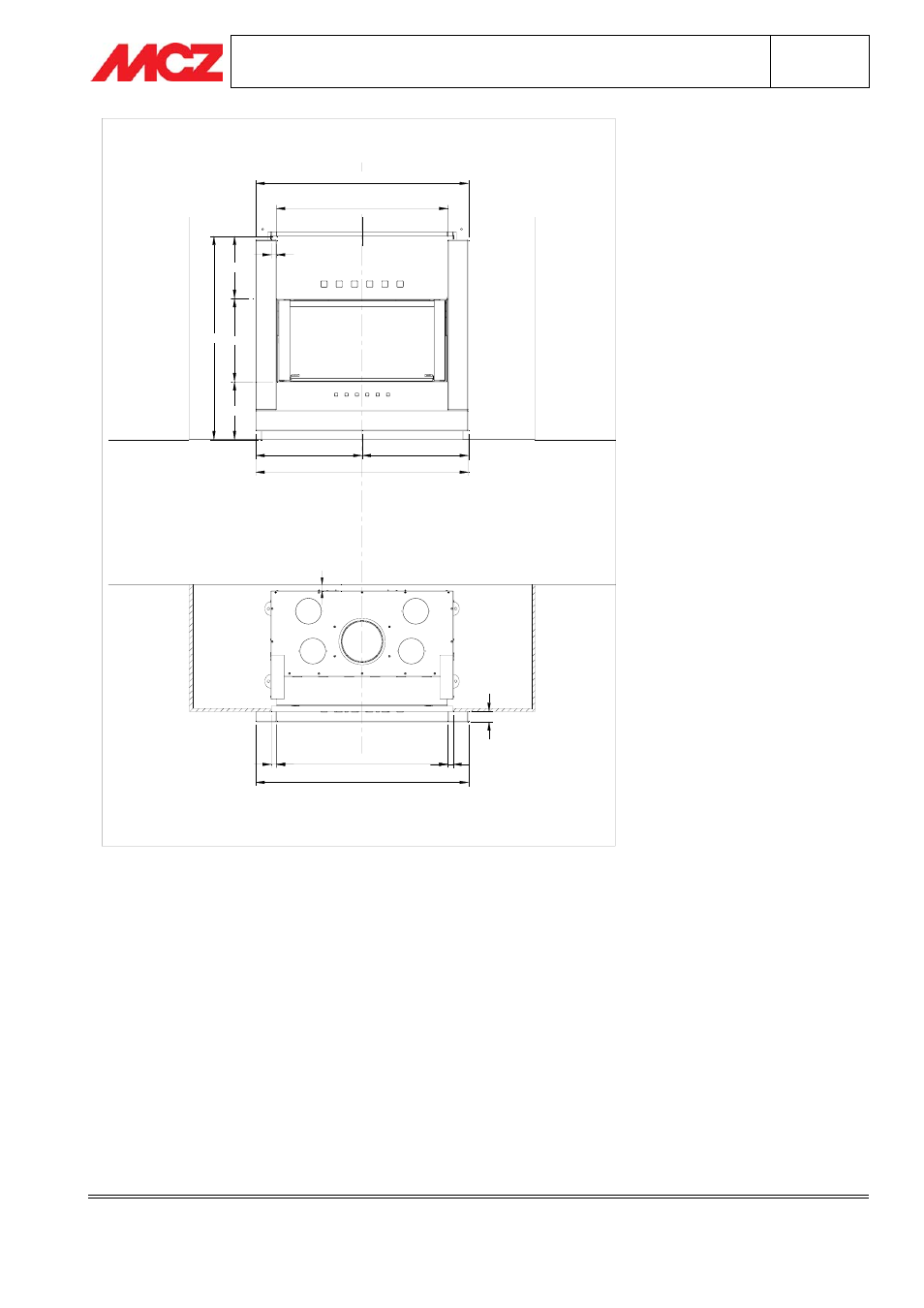

MURO PERIMETRALE
DISTANZA DI
SICUREZZA
MURO PERIMETRALE
60
1230
1230
= =
335
1175
30
30
990
1230
990
30
480
360
3.7. FASE 6 – MONTAGGIO CORNICE SUPERIORE (elemento 5)
Posizionare la Cornice Superiore in appoggio sulle due Cornici Laterali, assicurandosi che sia correttamente
centrata con l’asse del termocamino (=asse del rivestimento): in questo modo la Cornice Superiore deve risultare
perfettamente a filo con le Cornici Laterali.
Forare (qualora non fosse già stato fatto nella fase 2) in corrispondenza delle barre filettate M6 e fissare la
Cornice Superiore utilizzando la viteria in dotazione, rosette e dadi: per una maggiore sicurezza, si consiglia di
impiegare n.°2 dadi per ciascuna barra filettata (dado e controdado).
Il rivestimento deve risultare aderente alla controparete, a squadra e a livello.
