MANUALE D’INSTALLAZIONE E UTILIZZO Capitolo 2
DALI’ pag. 6
Capitolo 2 Servizio tecnico - Diritti riservati ad MCZ S.p.A. -
Riproduzione vietata

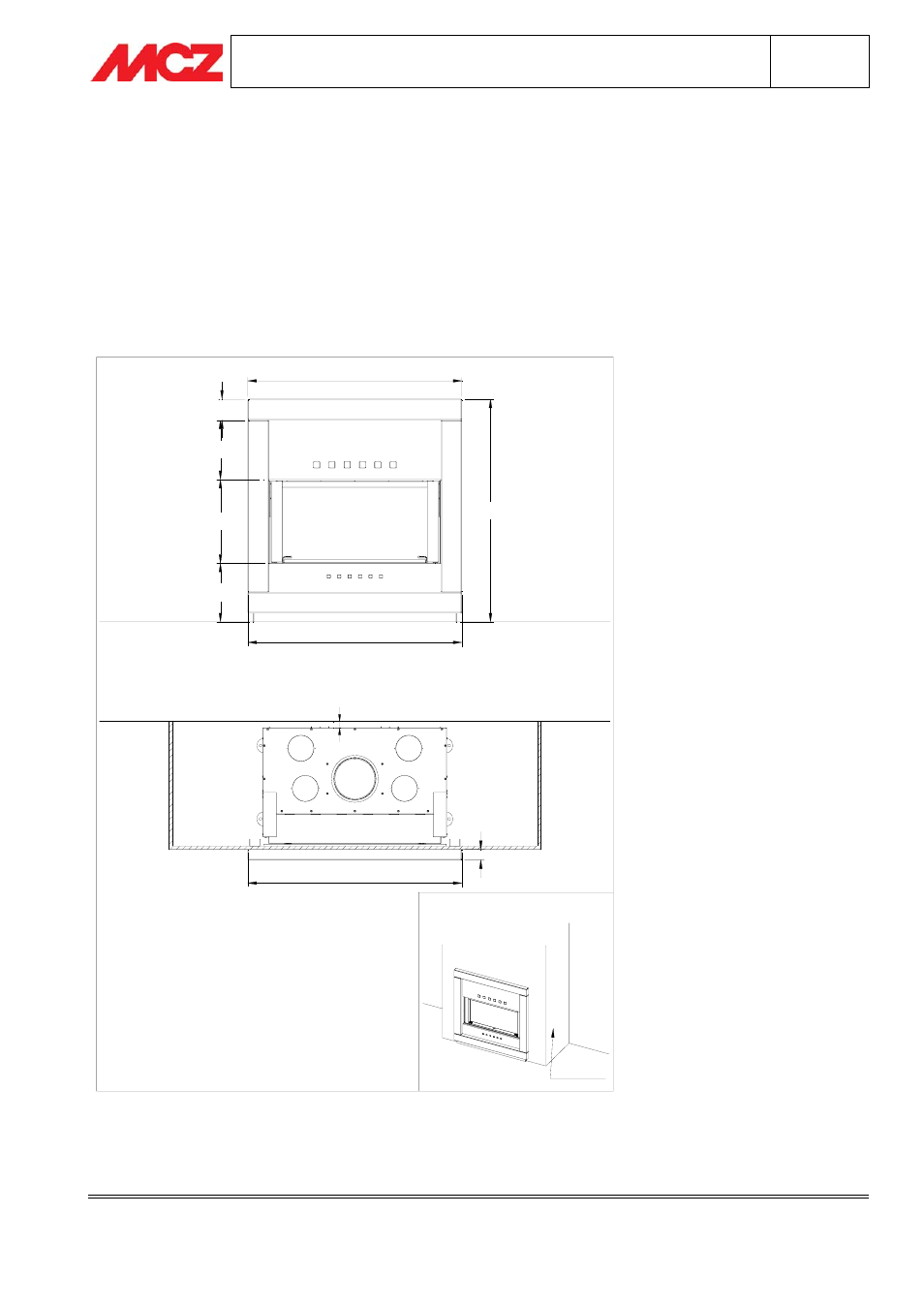

2. RIVESTIMENTO DALI’ CON TERMOCAMINO FORMA 98
Il modello Forma Dalì è un rivestimento ad incasso, ovvero il termocamino è completamente incassato nella
parete: è necessario, pertanto, costruire una controparete che sporga da quella perimetrale. La profondità della
parete da costruire in opera è arbitraria purchè vengano rispettate tutte le distanze di sicurezza riguardanti il
termocamino. A tale proposito si rimanda al Manuale d’Installazione e Utilizzo di Forma98.
N.B. LA PARETE COSTRUITA IN OPERA E SULLA QUALE VIENE FISSATA LA CORNICE DALI’ DEVE
ESSERE PORTANTE, PROVVISTA DI MONTANTI IN ACCIAIO E POSSIBILMENTE DOPPI
POSIZIONATI A FILO FORO IN DIREZIONE VERICALE.
1230
120
340
480
335
1230
1275
60
DISTANZA DI
SICUREZZA
MURO PERIMETRALE MURO PERIMETRALE
1230
CONTRO
PARETE
